Що таке TX-модуль у системі керування FPV-дроном?

Політ FPV-коптера повністю залежить від стабільності радіоканалу між пілотом і бортом. Через канал щосекунди проходять сотні пакетів із командами, тому будь-яка перешкода чи збій миттєво позначається на чутливості стіків (важелів керування на пульті). Тому радіокерування дроном вимагає надійного передавального тракту.

TX-модуль (або модуль передачі), своєю чергою, є ключовою ланкою радіотракту. Нижче детально розбираємо, як влаштований цей елемент, за яким принципом він працює та на що звертати увагу під час вибору.

Що таке модуль передачі у FPV-дроні та для чого він потрібен?

TX-модуль – це передавач (transmitter), який перетворює рухи стіками на радіосигнал та відправляє його в ефір. Працюючи у парі з бортовим приймачем (RX), він забезпечує стабільний канал дистанційного керування.

Доволі часто виникає питання, навіщо потрібен окремий TX-модуль, якщо пульт оператора вже має вбудований передавач. Річ у тім, що штатна апаратура керування зазвичай обмежена базовим протоколом передачі даних і невисокою силою сигналу. Зовнішні ж модулі передавачів забезпечують підтримку сучасних стандартів зв'язку, додають потужності та збільшують дальність дії радіосигналу. Завдяки цьому один пульт може легко обслуговувати декілька різнотипних бортів.

Як працює зв'язок між TX-модулем і FPV-дроном?

Робота обладнання для передачі радіосигналу відбувається у кілька етапів: зчитування команд зі стіків, їх кодування за допомогою вибраного протоколу, трансляція в ефір, приймання бортовим приймачем і оброблення польотним контролером. Розгляньмо особливості функціонування системи керування коптером детальніше:

1. Передавання команд керування – пульт оцифровує положення органів управління (стіків і перемикачів) та формує пакети даних. Сучасні протоколи зв'язку оновлюють їх від 50 до 1000 разів на секунду, тому затримка вимірюється мілісекундами.
2. Взаємодія TX-модуля та RX-приймача – бортовий прилад FPV декодує пакети даних і віддає їх польотному контролеру через шину CRSF. Пара починає працювати лише після прив'язки за спільною binding-фразою.
3. Частота радіозв'язку – радіохвилі – це електромагнітні коливання, тому, відповідно, мають певну частоту. Для керування БПЛА застосовують діапазони 2,4 ГГц та 868/915 МГц. Довжина радіохвилі на 2,4 ГГц становить близько 12,5 см проти 33 см для 900 МГц. Чим нижчою є частота, тим краще вона огинає перешкоди.
4. Потужність передавача – цей показник регулюється в діапазоні від 25 мВт до 1 Вт і визначає надійність зв'язку під час роботи на різних відстанях (що вища потужність, то більша дистанція). Щоб подвоїти дальність польоту у відкритому просторі, потужність сигналу потрібно збільшити приблизно в чотири рази (або на 6 дБ).
5. Телеметрія та зворотний зв'язок – дрон не лише приймає команди, а й надсилає на пульт важливі дані про власний стан. Пілот у реальному часі бачить рівень радіосигналу та якість зв'язку (LQ/RSSI), напругу акумулятора й GPS-координати.

Усі елементи системи передачі даних є тісно взаємопов'язаними. Одна слабка ланка у тракті суттєво знижує рівень керованості, навіть якщо решта обладнання підібрана коректно.

Якими бувають TX-модулі для FPV-дронів?

Сьогодні ринок пропонує десятки моделей передавачів із різноманітними опціями від різних виробників. Проте загалом, радіопередавачі FPV поділяють на класи за:

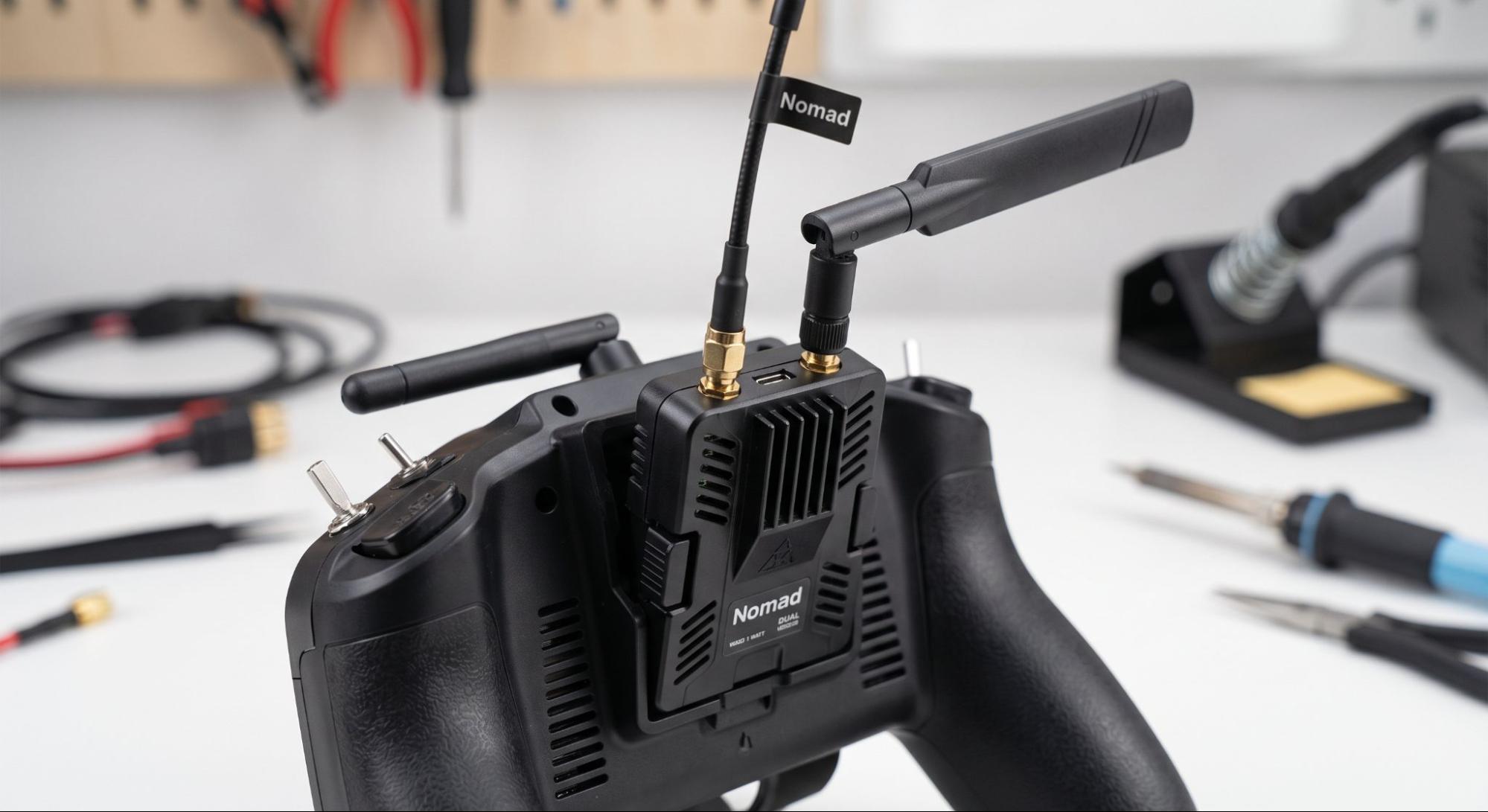

1. Формфактором – вирізняють повнорозмірні версії під слот JR і компактні nano-модулі. Перші мають активне охолодження й довше тримають високу потужність. Другі легші та розраховані на компактні пульти.

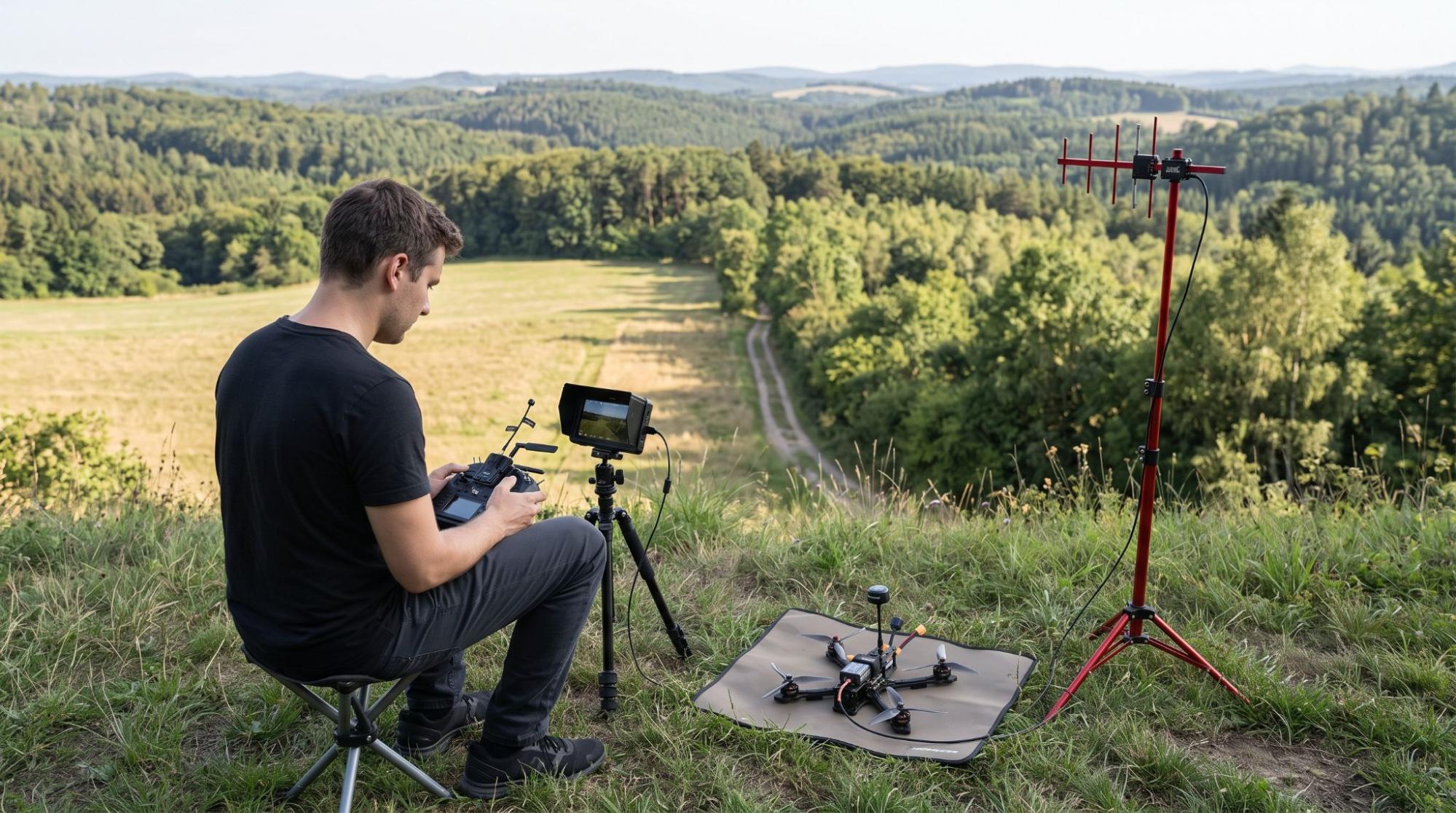

2. Діапазонністю – обладнання буває одночастотним та дводіапазонним. Наприклад, модель RadioMaster Nomad Dual поєднує в собі 868/915 МГц і 2,4 ГГц і здатна вести передачу двома каналами одночасно. Така змінна частота радіохвилі є критично необхідною за умов високої щільності завад.
3. Потужністю – низькі значення підходять для польотів на короткі дистанції (до 500–1000 м), тоді як високі створюють «резерв міцності» для дальніх відстаней (від 5 км) та складних умов проходження радіосигналу.
4. Підтримкою протоколів зв'язку – найпоширенішими є стандарти ExpressLRS (використовується найчастіше), TBS Crossfire, Tracer та FrSky ACCESS.

Насамкінець, пам'ятайте: застосування радіохвиль вимагає належного підходу до підбору антен та врахування рельєфу місцевості. Тільки так можна отримати максимальну ефективність від вибраного TX-модуля.

Як вибрати TX-модуль для FPV-дрона?

Будь-який пристрій для передачі радіосигналу має бути сумісним із пультом, коптером та відповідати умовам місії. Що конкретно варто перевірити:

1. Сумісність із пультом – наявність слота JR (Micro) або Nano, підтримка зовнішніх модулів у прошивці EdgeTX чи OpenTX.
2. Протокол передачі даних – ExpressLRS (найпопулярніший), Crossfire чи Tracer. Від стандарту зв'язку залежать дальність, завадостійкість та швидкість оновлення пакетів (Packet Rate).
3. Діапазон частот 2,4 ГГц дає вищу швидкість, а 868/915 МГц забезпечує кращу проникність крізь перешкоди (ліс, стіни).
4. Сумісність із приймачем – протокол передачі даних має бути однаковим. Для ExpressLRS обов'язковий збіг мажорних версій прошивки (наприклад, V3.x на модулі та приймачі).
5. Потужність до 250 мВт підходить для тренувань та чистих локацій. Значення від 1 Вт до 2 Вт краще вибирати для далеких місій та умов активної роботи РЕБ.
6. Підтримку телеметрії – відображення показників рівня сигналу (RSSI), стабільності радіозв'язку (LQ), напруги акумулятора та координат для контролю безпеки польоту.
7. Тип і роз'єм антени – SMA або RP-SMA. Важливо враховувати тип антени (наприклад, "Т-подібна" чи "диполь"). Увага: не вмикайте модуль без підключеної антени.
8. Умови та дальність польоту – густий ліс, міська забудова вимагають нижчої частоти (915 МГц) та максимального запасу потужності.

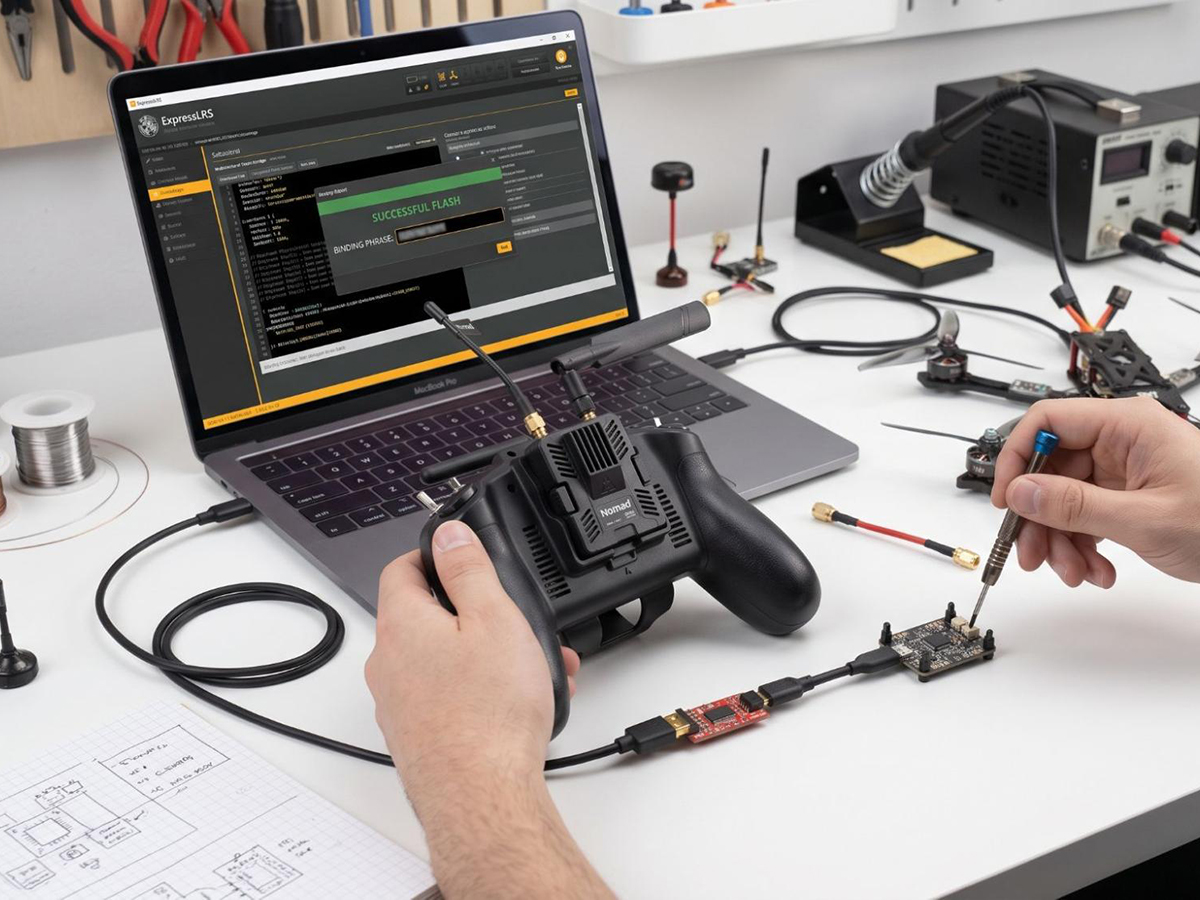

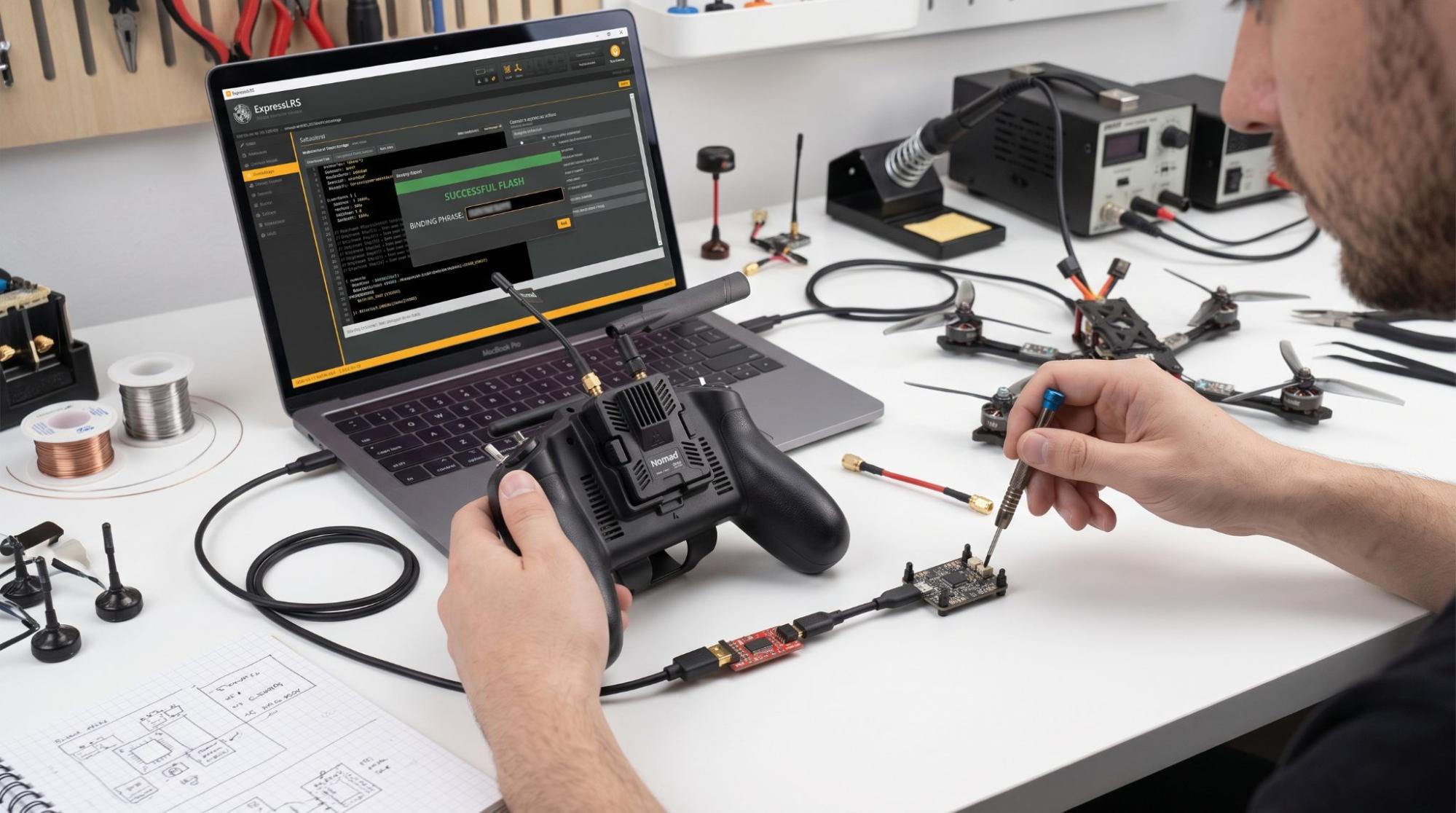

Окремо враховуйте живлення та охолодження: передавачі потужністю від 1 Вт сильно гріються, тому наявність активного кулера є обов'язковою. Часто разом із радіомодулем замовляють супутні комплектуючі для дронів – антени, приймачі, перехідники, кабелі. Перш ніж купити радіомодуль, обов'язково перевірте, чи можна «прошити» модуль та приймач під один і той самий пароль зв'язку (Binding Phrase).

Висновок

Отже, радіомодуль – це серце радіотракту FPV. Він працює у зв'язці з бортовим приймачем, і саме ця пара визначає, наскільки точним буде керування квадрокоптером. Перед покупкою TX-модуля важливо перевірити його сумісність із пультом, збіг версій прошивки між вашим передавачем та приймачем, а також відповідність роз'єму для антени. Замовити якісний передавач за оптимальною вартістю можна в онлайн-магазині Zelen Store.

FAQ

⚡Чим TX-модуль відрізняється від RX-модуля?

Модуль передачі даних встановлюють у пульт, і він передає команди пілота. RX-модуль розміщують на борту коптера, де він приймає сигнал та віддає його польотному контролеру.

⚡Чи можна використовувати будь-який TX-модуль із будь-яким FPV-дроном?

Ні, необхідна сумісність стандартів зв'язку, а також робочих частот передавача і приймача. Наприклад, протокол ExpressLRS не з'єднається з TBS Crossfire, навіть якщо обидва налаштовані на частоту 915 МГц.

⚡Яку частоту TX-модуля краще вибрати?

2,4 ГГц підходить для динамічних польотів у прямій видимості, тут можна застосовувати короткі антени. Діапазон 868/915 МГц краще обходить радіоперешкоди.

⚡Від чого залежить дальність керування FPV-дроном?

На неї впливають потужність, чутливість борта, антени та рельєф місцевості. У щільній забудові показник падає в рази, якщо порівнювати із відкритим полем.

⚡Чи впливає потужність TX-модуля на дальність зв'язку?

Так, кожні 6 дБ теоретично подвоюють дистанцію дії сигналу у вільному просторі. Проте водночас зростає нагрів, а реальний виграш у робочій відстані обмежують антени та перешкоди.

⚡Навіщо потрібна телеметрія в системі керування?

Вона повертає оператору сигнали з інформацією про рівень сигналу, якість каналу, напругу батареї й координати. Завдяки цим даним пілот в реальному часі відстежує стан апарата.

⚡Чому TX-модуль не підключається до приймача?

Найчастіші причини – різні версії прошивки, невірна binding-фраза чи вимкнений зовнішній передавач у налаштуваннях моделі. Допомагає оновлення обох пристроїв та повторна прив'язка.
