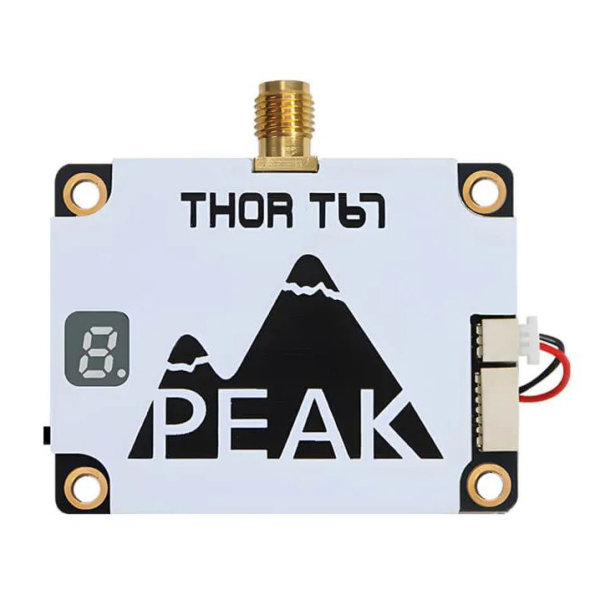

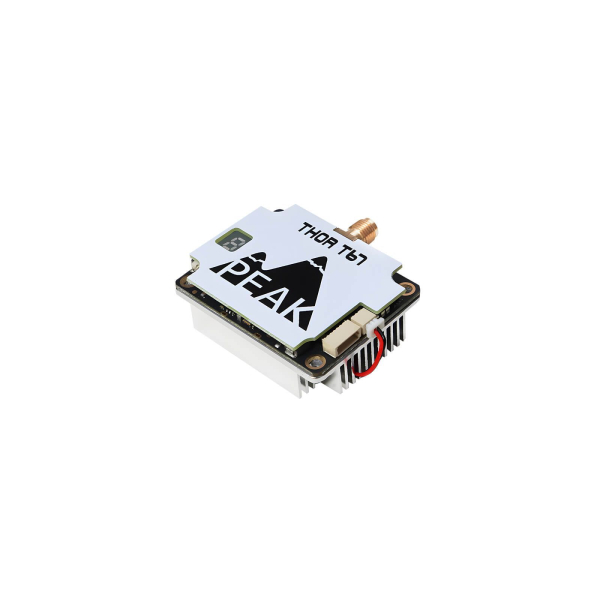

Відеопередавач (VTX) Peakfpv THOR T67 3W 7G (T67)

PeakFPV T67 — потужний аналоговий VTX передавач для FPV-дронів, розрахований на роботу в діапазоні 6–7 ГГц. Модель підтримує 64 канали та п'ять рівнів вихідної потужності — від 25 мВт для налаштування системи до максимальних 3000 мВт для конфігурацій, де потрібен значний запас потужності відеоканалу.

Передавач відеосигналу оснащений SmartAudio, тому частоту та потужність можна змінювати через сумісний польотний контролер і OSD. Для роботи на високих рівнях потужності передбачений вбудований вентилятор, який забезпечує активне відведення тепла. Живлення 9–28 В дозволяє інтегрувати пристрій у різні FPV-збірки.

Характеристики PeakFPV T67

Основні технічні параметри відеопередавача:

• тип пристрою: аналоговий FPV VTX;
• модель: PeakFPV THOR T67;
• робочий частотний діапазон: 6110–7210 МГц;
• кількість каналів: 64;
• рівні вихідної потужності: 25 / 200 / 500 / 1000 / 3000 мВт;
• максимальна RF-потужність: 3 Вт;
• вхідна напруга: 9–28 В DC;
• вихід живлення для камери: 5 В, до 350 мА;
• протокол керування: SmartAudio;
• ручне керування параметрами: підтримується;
• формат відеосигналу: аналоговий PAL/NTSC;
• антенний роз'єм: SMA;
• кабельний роз'єм: JST 6-pin;

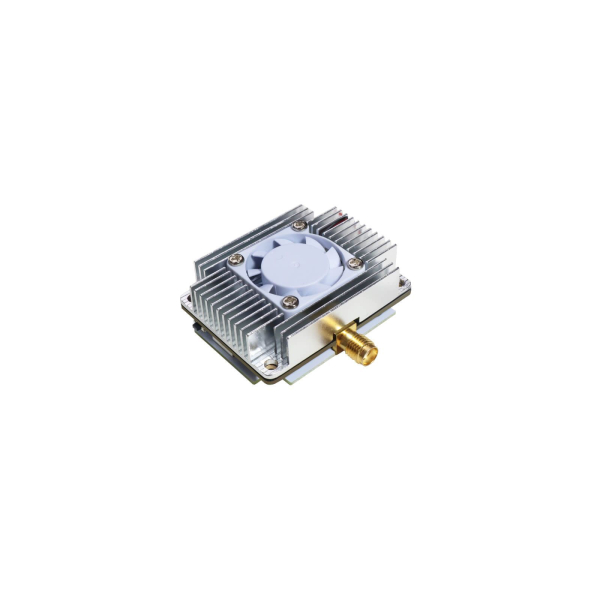

• система охолодження: вбудований вентилятор;
• розміри плати: приблизно 47 × 36 мм;
• монтажні отвори: приблизно 41,5 × 30,5 мм.

Широкий набір каналів і регулювання потужності дозволяють адаптувати PeakFPV T67 до конкретної FPV-системи та умов радіоефіру.

Переваги VTX передавача PeakFPV THOR T67

Модель орієнтована на потужні аналогові FPV-системи й має кілька практичних переваг.

1. Максимальна потужність 3 Вт. Високий рівень RF-потужності забезпечує більший запас відеолінку порівняно з малопотужними VTX за однакових умов прийому.
2. П'ять режимів потужності. Користувач може вибирати 25, 200, 500, 1000 або 3000 мВт залежно від умов експлуатації.
3. 64 канали. Велика частотна сітка в діапазоні 6–7 ГГц дає змогу точніше підібрати робочу частоту.
4. SmartAudio. Параметрами VTX можна керувати через сумісний польотний контролер і OSD без фізичного доступу до кнопки на платі.

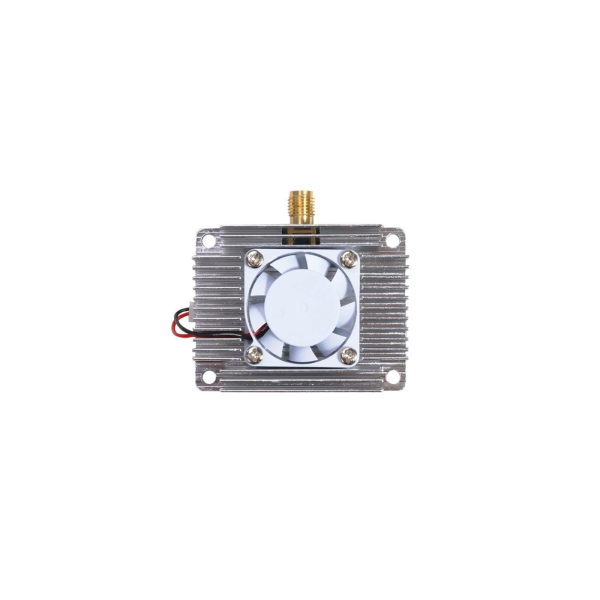

5. Активне охолодження. Вбудований вентилятор допомагає відводити тепло, що особливо важливо при тривалій роботі на високій потужності.
6. Широкий діапазон живлення. Напруга 9–28 В дозволяє використовувати VTX у різних конфігураціях живлення FPV-дрона.

Для стабільної роботи на 3 Вт важливо забезпечити вільну циркуляцію повітря навколо плати та не перекривати вентилятор елементами рами.

Для чого підходить PeakFPV T67

Передавач орієнтований на аналогові FPV-системи, у яких наземний приймач підтримує відповідні частоти в межах 6110–7210 МГц. Його можна використовувати під час складання нового дрона або модернізації відеотракту на сумісній платформі.

З обладнання каталогу Zelen Store PeakFPV T67 можна поєднувати з такими пристроями:

• відеоприймачем PEAK THOR R67 6.1G–7.2G на 64 канали — найбільш прямий варіант для побудови відеолінку, оскільки VRX працює в тому самому діапазоні 6110–7210 МГц і підтримує 64 канали;
• політним стеком Axisflying Argus PRO F405 + ESC BLHeli32 — контролер має лінію BEC 12 В / 2 А та UART, що дозволяє організувати живлення VTX і підключити SmartAudio;
• політним стеком SoloGood F405 60A 6S — BEC 10 В / 2 А входить у допустимий діапазон живлення T67, а доступні UART можна використовувати для керування SmartAudio;
• політним стеком SoloGood SB-F405-V1 + SB-BLS-55A — також має 10-вольтову лінію BEC і може бути частиною FPV-збірки з цим відеопередавачем.

Купити ВТХ PeakFPV THOR T67 можна для складання потужної аналогової FPV-системи в діапазоні 6–7 ГГц. Модель пропонує до 3 Вт вихідної потужності, 64 канали, SmartAudio, SMA-роз'єм та активне охолодження.

Ключовим елементом сумісності відеотракту є саме частота: наземний VRX повинен підтримувати конкретний канал, на якому працює T67. Звичайний приймач лише на 5,8 ГГц із цим VTX безпосередньо несумісний.

Комплектація PeakFPV THOR T67

Стандартна комплектація виробника включає відеопередавач PeakFPV THOR T67 та кабель підключення JST 6-pin.

Антена зазвичай підбирається окремо відповідно до робочої частоти. Для діапазону 6–7 ГГц особливо важливо використовувати антену, розраховану на потрібну частину частотної сітки, оскільки невідповідна антена погіршує передачу сигналу та збільшує навантаження на вихідний RF-каскад.

Поширені питання про PeakFPV T67

⚡ Наскільки сильно передавач нагрівається на 3W?

На максимальній потужності 3000 мВт VTX виділяє значну кількість тепла. Саме тому PeakFPV оснастив THOR T67 вбудованим вентилятором активного охолодження.

Виробник не наводить фіксованої робочої температури корпусу на 3 Вт, оскільки нагрів залежить від температури повітря, вентиляції, монтажу та тривалості роботи. На землі без обдування навіть VTX із вентилятором може нагріватися сильніше, ніж під час польоту.

Не варто закривати вентилятор термоусадкою або елементами рами. Також перед подачею живлення потрібно обов'язково встановити відповідну антену.

⚡ Чи є режим зниженої потужності pit mode?

У технічних описах цієї моделі зустрічається підтримка Pit Mode, а T67 також має мінімальний стандартний режим потужності 25 мВт і підтримує SmartAudio.

Водночас на офіційній сторінці PeakFPV Pit Mode не винесений окремим пунктом специфікації. Якщо саме повноцінний режим наднизької потужності є критично важливим, рекомендується перевірити його підтримку для конкретної ревізії та прошивки VTX.

⚡ Чи є вбудований мікрофон для запису звуку?

У специфікації PeakFPV THOR T67 вбудований мікрофон не заявлений. Модель описується виробником як аналоговий відеопередавач із входом відеосигналу, SmartAudio та виходом живлення 5 В для камери.

Тому розраховувати на запис або передавання звуку через вбудований мікрофон самого T67 не слід. Якщо для FPV-системи потрібен аудіоканал, необхідно окремо перевірити можливість його реалізації через камеру або інше сумісне обладнання.

⚡ Наскільки далеко передавач тримає чітку картинку?

Для PeakFPV T67 виробник не заявляє гарантовану дальність у кілометрах. Максимальна потужність 3 Вт створює значний запас для аналогового відеолінку, але сама по собі не визначає дистанцію стабільного зображення.

Реальна дальність залежить від антен VTX і VRX, їхньої поляризації та підсилення, чутливості відеоприймача, висоти польоту, прямої видимості, рельєфу, рівня радіошуму та вибраної частоти. Якість картинки також поступово погіршується зі зниженням рівня аналогового сигналу, тому універсальної межі «чіткого відео» немає.

Для отримання максимального результату T67 доцільно використовувати разом із сумісним приймачем, наприклад PEAK THOR R67, і правильно підібраними антенами під конкретну робочу частоту.

Купити ВТХ PeakFPV T67 у Zelen Store

Актуальна ціна на VTX передавач вказана у картці товару Zelen Store. Перед тим як замовити передавач відеосигналу, варто перевірити робочі частоти VRX, параметри живлення та підібрати антену під потрібну частину діапазону.
