Для чого потрібен FPV-дрон і який принцип його роботи?

Безпілотні технології не стоять на місці. Вони радикально змінюють підхід до відеозйомки, розваг та виконання критичних завдань у різних сферах використання. FPV-дрон – це високотехнологічний пристрій, який забезпечує оператору повноцінний політ від першої особи. Він передає відеосигнал у реальному часі безпосередньо на зовнішній монітор або в спеціальні окуляри. Безпілотні системи створюють ефект присутності пілота в небі, що розширює можливості застосування апарата на практиці, дозволяючи проникнути до важкодоступних локацій.

Експерти інтернет-магазину Zelen Store відзначають стабільне зростання попиту на такі рішення серед корпоративних клієнтів, волонтерів та військових. Маневреність та відсутність жорстких програмних обмежень дають відчуття контролю над ситуацією. Оператор самостійно обирає маршрути польоту та миттєво приймає рішення, опираючись на картинку з камери на дроні.

FPV-дрон: що це таке і в чому його особливість

Для початку потрібно з’ясувати, що таке ФПВ-дрон. Абревіатура FPV розшифровується як «first person view», тобто вид від першої особи. Пілот бачить навколишнє середовище через об’єктив так, ніби фізично перебуває всередині літального апарата.

З технічного боку, ФПВ-дрон – це кастомний каркасний конструктор. Його можна зібрати під конкретні спеціалізовані завдання. На відміну від цивільних квадрокоптерів, він не має системи автоматичної оптичної стабілізації. Також відсутнє утримання позиції по GPS у базових режимах польоту.

Апарати не мають датчиків уникнення перешкод, що дає пілоту повний ручний контроль над машиною. Максимальна швидкість ФПВ-дрона може сягати 150-200 км/год під час спортивних перегонів або екстремального пікірування.

Завдяки аналоговій або цифровій трансляції досягається ефект повного занурення. Використання техніки доцільне в професійному кінематографі, екстремальних спортивних змаганнях тощо. В Україні дрони використовують у військових цілях для розвідки та ураження цілей. Це корисний інструмент для патрулювання закритих територій та складних пошукових операцій.

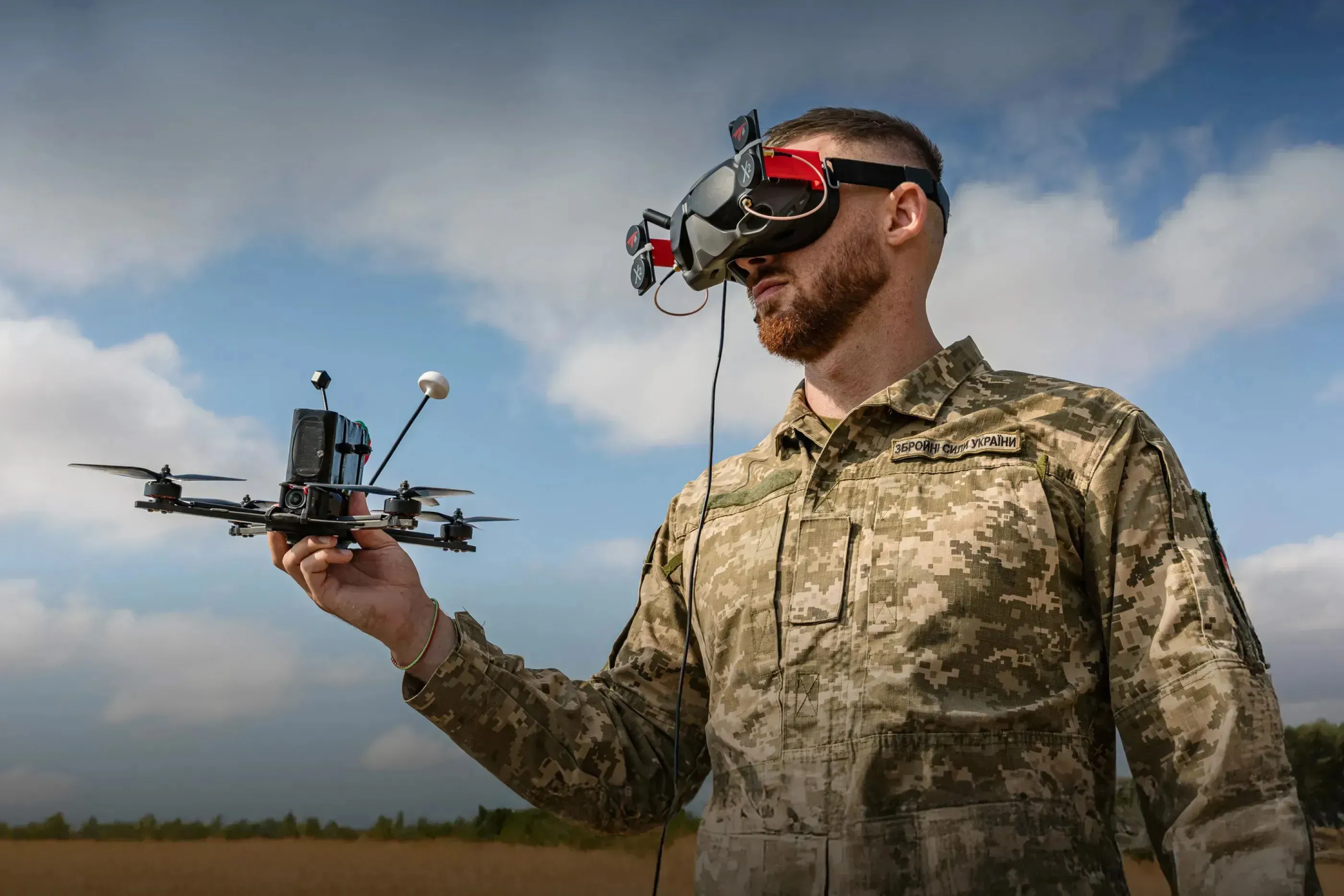

Як працює FPV-дрон: базовий принцип

Щоб розібратися, як працює ФПВ-дрон, потрібно ознайомитися з основними принципами передачі сигналу. Бездротовий зв'язок базується на двох швидкісних радіоканалах, які функціонують паралельно.

Передача відеосигналу

Курсова камера безперервно фіксує зображення та передає його на бортовий відеопередавач (VTX). Відеосигнал у режимі реального часу через спеціальну антену транслюється на FPV-окуляри пілота. Для відео використовується частота 5.8 ГГц, що має високу пропускну здатність.

Аналоговий відеозв’язок має мінімальну затримку сигналу – від 10 до 25 мілісекунд. Цього часу достатньо для того, щоб оператор міг зреагувати на несподівані перешкоди під час польоту на наднизьких висотах. Цифрові системи мають кращу картинку, але затримка сягає 30-40 мілісекунд, які можуть бути критичними при виконанні оперативних завдань.

Керування дроном

Для управління ФПВ-дроном використовують сучасну радіоапаратуру. Для чутливості та плавності рухів необхідно правильно налаштувати стіки. Пілот використовує спеціальний пульт до ФПВ-дронів, який генерує керуючі команди.

Вони відправляються на радіоприймач у вигляді цифрового пакета даних. Протоколи зв’язку (наприклад, ExpressLRS або TBS Crossfire) працюють на частотах 868 МГц, 915 МГц або 2,4 ГГц. Вони забезпечують стійкий та стабільний радіосигнал дрона на дистанціях від 5 до 30 км.

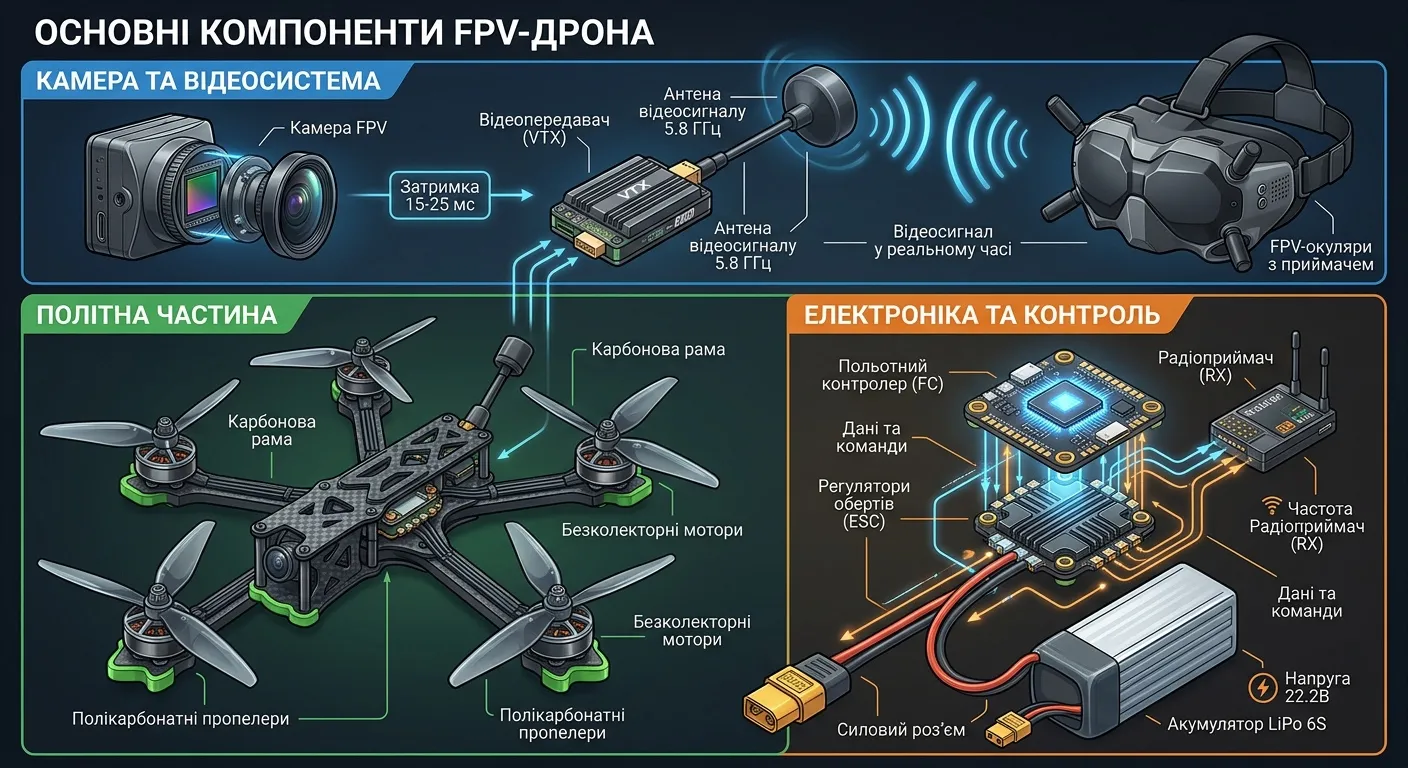

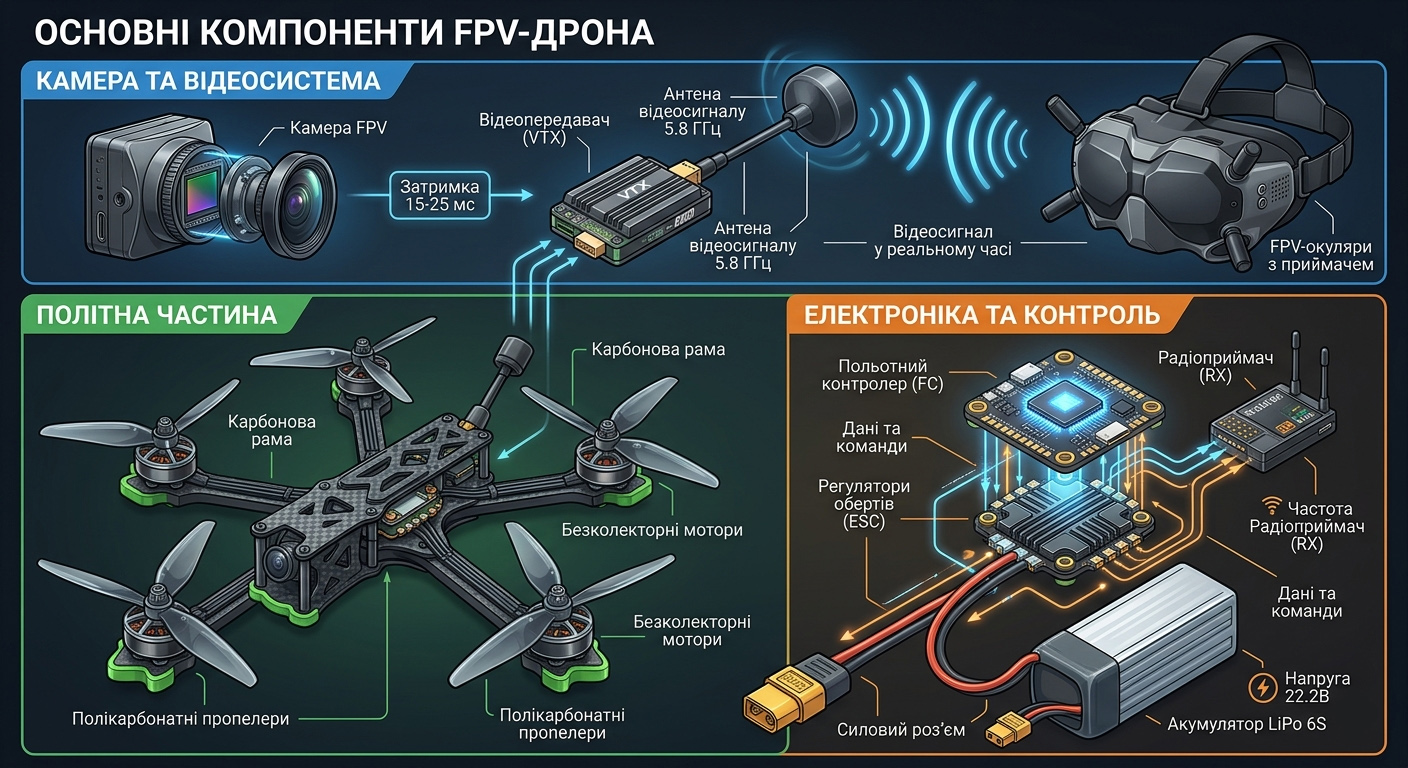

Основні компоненти FPV-дрона

Для початку потрібно вивчити, з чого складається FPV-дрон. Апарат є модульною платформою відкритого типу. Абсолютно всі деталі для ФПВ-дрона можна легко замінити, оновити або модернізувати під власні потреби.

Камера та відеосистема

Курсова камера відповідає за те, як бачить пілот навколишнє середовище в динаміці. Відеосистема складається з відеопередавача з вихідною потужністю від 200 мВт до 3000 мВт (3 Вт) та антени, що гарантує відмінний зв'язок.

Висока потужність – необхідна умова для того, щоб оператор не втратив візуальну картинку навіть за складних умов рельєфу. У таких випадках ідеально підходять професійні дрони, які здатні транслювати чисте та чітке зображення на великі відстані без переривань.

Політна частина

Основою конструкції є жорстка карбонова рама. На неї кріпляться безколекторні мотори та полікарбонатні пропелери. Розмір рами дрона вимірюється в дюймах (від 5 до 10 дюймів для стандартних завдань).

Номінальна потужність встановлених моторів (KV) впливає на вантажопідйомність апарата. Наприклад, великі 10-дюймові конструкції використовують як важкі транспортувальники. Військові обирають масивні дрони-бомбери для точного скидання навантаження вагою 2-3 кг.

Електроніка та контроль

Польотний контролер (FC) – електронний «мозок» коптера, який обробляє всі вхідні команди від пілота. До нього напряму підключаються регулятори обертів двигунів та приймач радіосигналу. Вони забезпечують синхронне обертання всіх чотирьох моторів.

Є ще те, що потрібно для FPV-дрона. Високострумові LiPo акумулятори забезпечують автономне живлення протягом усього польоту. Для цього використовують батареї напругою 14.8В (4S) або 22.2В (6S), які дають від 5 до 15 хвилин роботи.

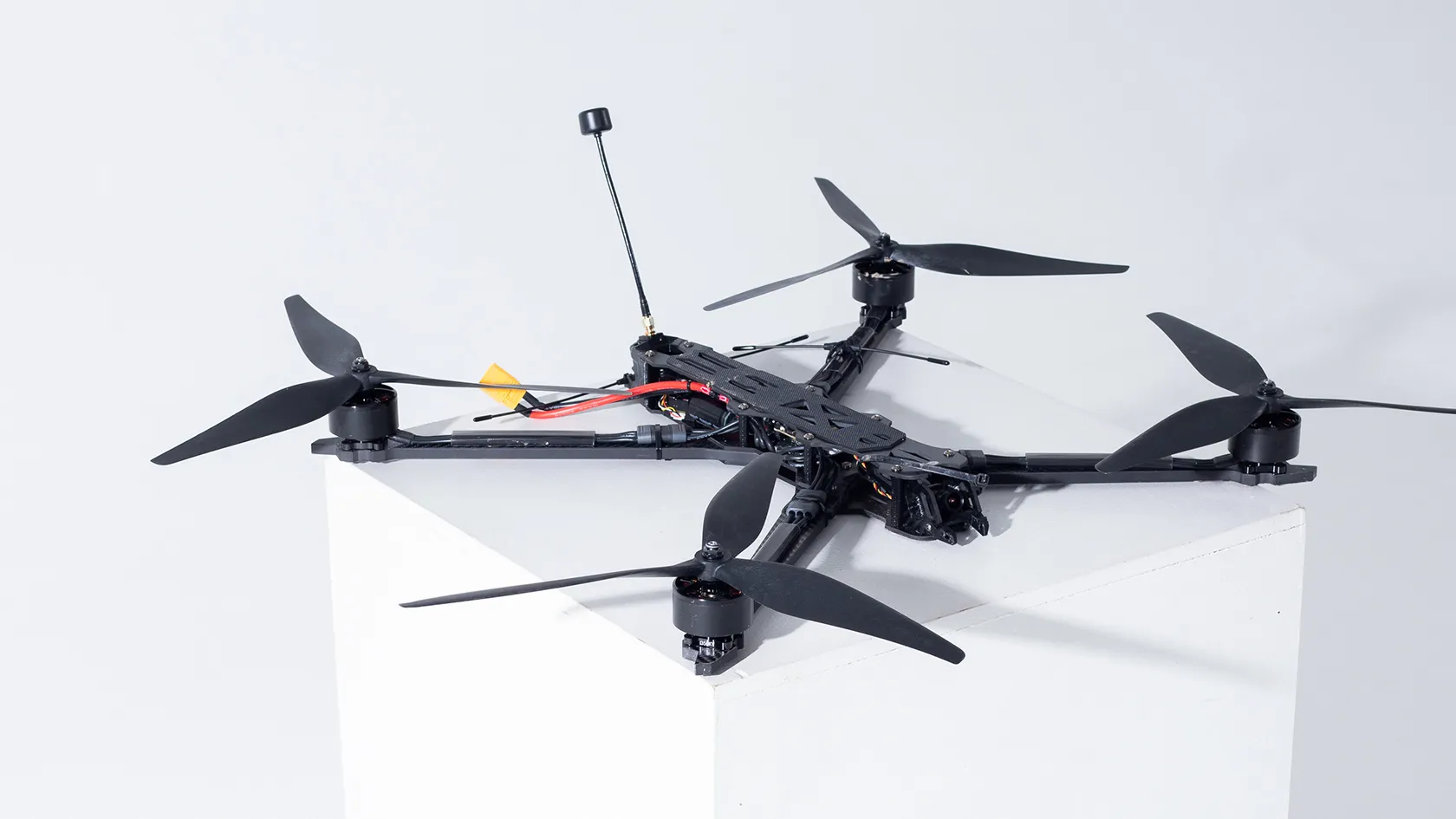

Для чого потрібен FPV-дрон: основні сфери використання

Масове виготовлення FPV-дронів орієнтоване на широкий спектр завдань. Модульна конструкція дозволяє виконувати найскладнішу роботу, з якою не впорається звичайний цивільний коптер.

Навіть дрібне серійне виробництво ФПВ-дронів допомагає швидко адаптувати моделі під специфічні запити. Інженери змінюють розміри карбонових рам, потужність двигунів, протоколи відеозв’язку. Сучасні FPV-технології застосовуються у таких надважливих напрямках:

• спортивні змагання та професійний дрон-рейсинг (швидкісні польоти складними трасами з перешкодами);
• кінематографічна відеозйомка (створення динамічних кадрів, зйомка автомобілів у постійному русі);
• складні рятувальні місії у важкодоступних місцях, зруйнованих інфраструктурних об'єктах чи густих лісах;
• виконання критичних та логістичних завдань у складних польових умовах, де важлива неймовірна маневреність;
• ураження військових цілей, проведення розвідки та зйомка місцевості для прийняття оперативних рішень.

Кожен із напрямків вимагає специфічних програмних налаштувань у конфігураторі. Тому базове виробництво доповнюється індивідуальними модифікаціями. Спеціалісти інтернет-магазину Zelen Store завжди готові допомогти підібрати правильну конфігурацію.

Чим FPV-дрон відрізняється від звичайного дрона?

Принципова різниця між FPV і квадрокоптером класичного типу полягає в цільовому призначенні, електроніці та особливостях керування. Наприклад, комерційний дрон, як DJI Mavic, створений для стабільної зйомки, має розумні сенсори та легко зависає на місці, забезпечуючи якість відео і фото.

Режим польоту

Звичайні цивільні коптери використовують спеціальний режим Angle (постійне самовирівнювання). Якщо оператор випадково або спеціально відпустить стіки управління, апарат миттєво зупиниться і зависне у повітрі. Подібна модель керування оптимальна для початківців та зйомки пейзажів з високою роздільною здатністю.

Справжнє керування FPV-дроном відбувається виключно у режимі Acro (Acrobatic). Він не має автоматичної стабілізації вбудованого гіроскопа. Пілот повинен самостійно коригувати кут нахилу своїми пальцями, інакше дрон просто перекинеться і впаде.

Затримка сигналу

У звичайних квадрокоптерах цифрове відео передається на екран смартфона із затримкою 100-200 мілісекунд. Для FPV така значна затримка є критичною при польотах на швидкості понад 100 км/год серед дерев чи будівель.

Професійні FPV-системи використовують спеціалізовані радіоканали з мінімальним пінгом. Затримка знижується до 10-25 мілісекунд. Завдяки цьому оператор може вчасно помітити перешкоду і уникнути фатального зіткнення з гілкою, дротом чи стіною.

Призначення

Класичний комерційний БПЛА цивільного призначення працює як камера. Він розроблений спеціально для створення плавних, повільних та кінематографічних прольотів над красивими локаціями. Головна мета – якість фотографій або відео та спокійний, розмірений політ без різких рухів.

Натомість будь-який сучасний FPV – динамічний інструмент. Він здатний пролетіти через вузькі отвори, пікірувати з висотних будівель та переслідувати рухомі об’єкти. Це ідеальний варіант для професіоналів, які виконують складні тактичні маневри, тому потребують максимальної віддачі.

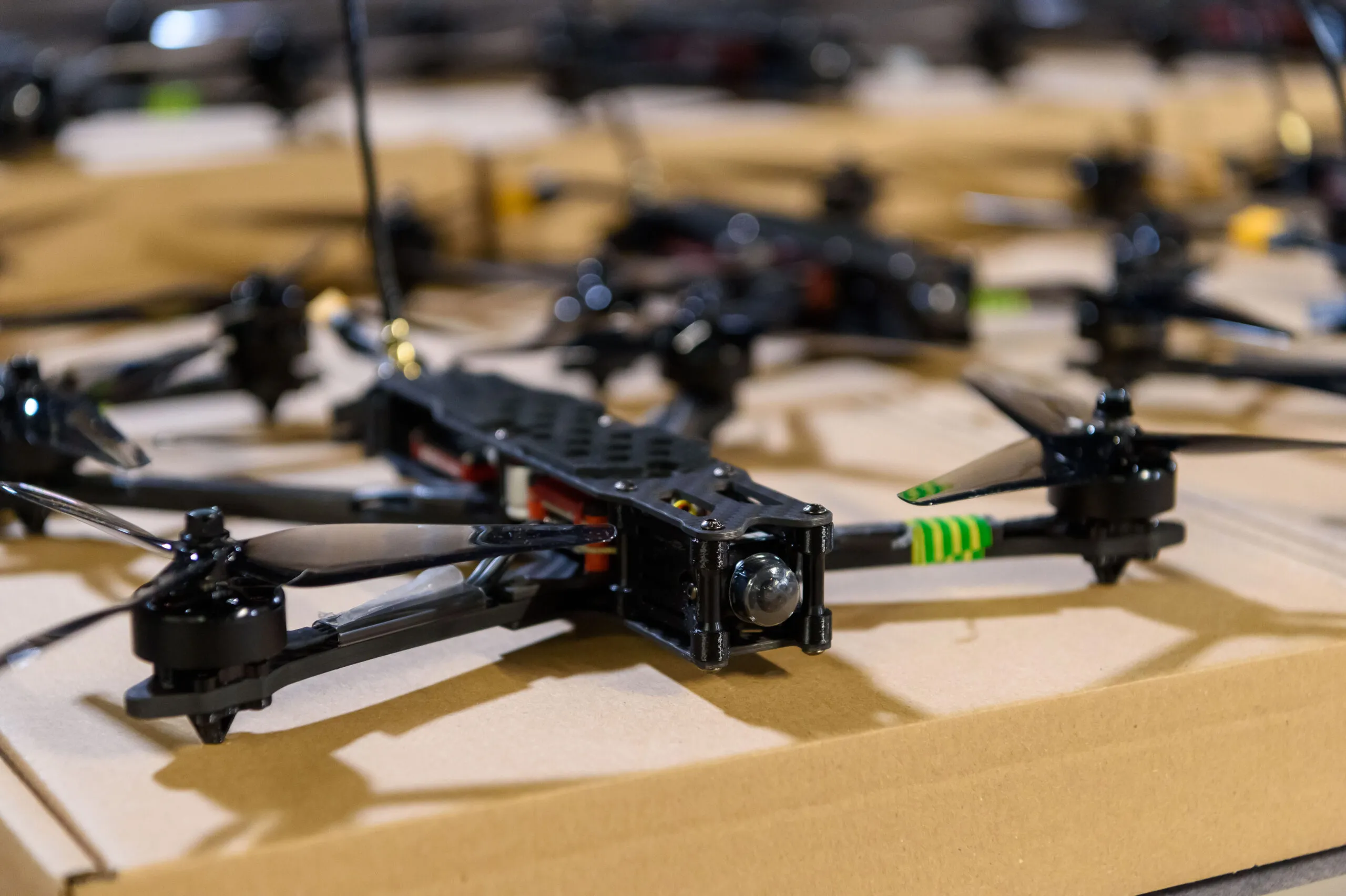

Переваги FPV-дронів

Використання безпілотників відкриває нові горизонти для технічних фахівців. Комплектуючі для FPV-дронів дозволяють власноруч створити оптимальний апарат під будь-яке важке завдання. Серед основних переваг використання виділяють наступні:

• висока маневреність та швидкість для подолання найскладніших маршрутів;
• ефект повної присутності пілота, що забезпечує глибоке занурення у захопливий процес польоту;
• точний ручний контроль у складних умовах (щільний ліс, ангар, закриті приміщення тощо);
• гнучке налаштування кожного програмного чи апаратного параметра під власні потреби.

Після встановлення електронних компонентів потрібно налаштувати пристрій програмно. Без точної конфігурації стабільний та безпечний політ неможливий. Для налаштування PID-регуляторів найчастіше використовують конфігуратор Betaflight.

Недоліки та обмеження FPV-дронів

Незважаючи на плюси, технологія має кілька особливостей, які потрібно враховувати. Щоб навчитися керувати дронами, потрібні постійне навчання та розуміння технічних нюансів. Серед інших мінусів:

• необхідно щонайменше провести кілька десятків годин у комп’ютерному симуляторі перед реальним вильотом;
• під час польотів за масивними залізобетонними перешкодами відеосигнал може зникнути;
• через високе енергоспоживання моторів заряду батареї вистачає на 6-10 хвилин;
• потрібна наземна станція управління FPV-дронами, ретранслятори та антени для дронів для посилення сигналу.

У військових, корпоративних та охоронних сферах зустрічається жорстка протидія FPV-дронам. Спеціальні системи генерують білі шуми на робочих частотах відео та контролю. Направлена глушилка FPV-дронів здатна повністю обірвати зв’язок оператора з бортом у радіусі кількох кілометрів. Використання РЕБ проти FPV-дронів змушує вдосконалювати рівень передачі сигналу.

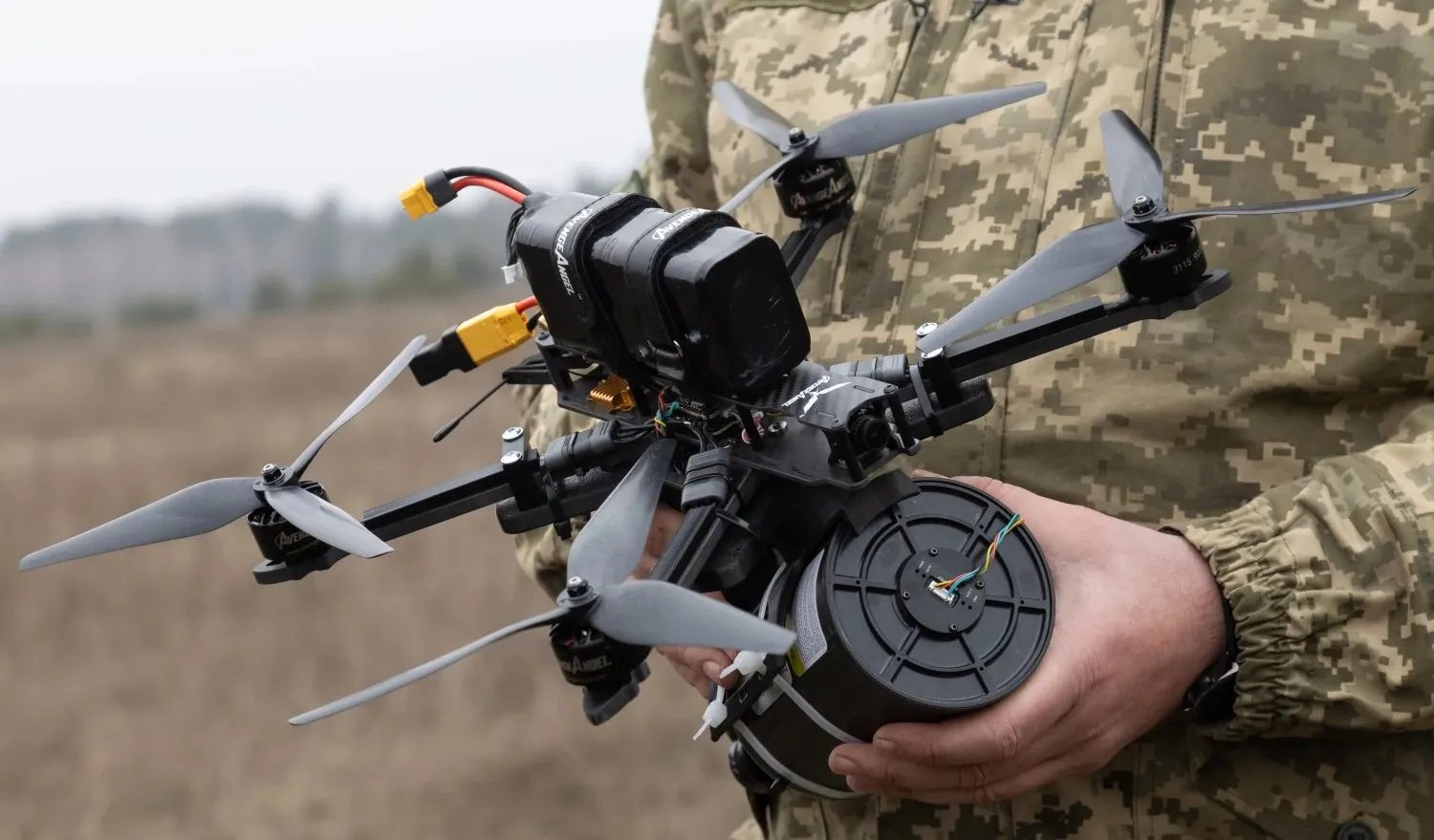

Як вибрати FPV-дрон?

Вибір коптера залежить від цілей та бюджету. Якщо ви тільки починаєте, не варто відразу купувати професійні 7-дюймові карбонові моделі. Рекомендується звернути увагу на маленький FPV-дрон класу Tiny Whoop. Він має діаметр пропелерів 65-85 мм і важить до 50 грамів. Апарат має міцний круговий захист і ідеально підходить для безпечного навчання у приміщенні.

Для зручності навчання виробники пропонують готовий FPV-дрон-комплект формату RTF (Ready To Fly). Туди входять попередньо налаштований коптер, фірмові FPV-окуляри та відповідний зарядний блок. Консультанти завжди готові допомогти правильно підібрати оптимальний стартовий набір під ваші задачі.

FAQ

⚡ Що таке FPV-дрон простими словами?

Простими словами, FPV-дрон – це швидкісний маневрений безпілотник, яким керують у ручному режимі. Пілот одягає спеціальні окуляри та бачить політ від першої особи. Він отримує картинку безпосередньо з курсової камери коптера в режимі реального часу без затримок.

⚡ Як далеко може літати FPV-дрон?

Максимальна дальність залежить від вихідної потужності відеопередавача та якості встановлених антен. Стандартні моделі впевнено літають у радіусі 3-5 км. За допомогою ретрансляторів дистанційне керування можливе на відстанях понад 15-20 км.

⚡ Чи складно навчитися керувати FPV-дроном?

Відносно, цей процес вимагає значного часу, концентрації та терпіння. На відміну від звичайних коптерів, функція розумного автопілота відсутня. Настійно рекомендується відлітати мінімум 30-50 годин на спеціальних симуляторах, щоб сформувати стійку навичку.

⚡ Чим FPV-дрон відрізняється від квадрокоптера?

Головна різниця полягає у відсутності електронної стабілізації, великій маневреності та іншому способі контролю. Квадрокоптер створений для повільного зависання. FPV, своєю чергою, здатний розвинути велику швидкість та філігранно долати перешкоди, надаючи повний ручний контроль пілоту.

⚡ Який FPV-дрон обрати для початку?

Щоб зрозуміти базові принципи та засвоїти, як підключити ФПВ-дрон до пульта, обирайте RTF-комплекти класу Tiny Whoop. В мережі є тисячі відео про те, як зібрати FPV-дрон вдома з нуля. Проте краще для початку купити готову надійну апаратуру та довго тренуватися у віртуальному симуляторі польотів, щоб здобути потрібні навички.

Висновок

FPV-дрон – сучасна технологія з повним зануренням у політ, доступна кожному. Пристрій забезпечує максимальний контроль та якісну зйомку у поєднанні зі швидкістю. Завдяки унікальним характеристикам безпілотні системи можна використовувати для розваг або для професійного розвитку. Головне – відповідально поставитись до навчання та обирати якісне обладнання від Zelen Store.
