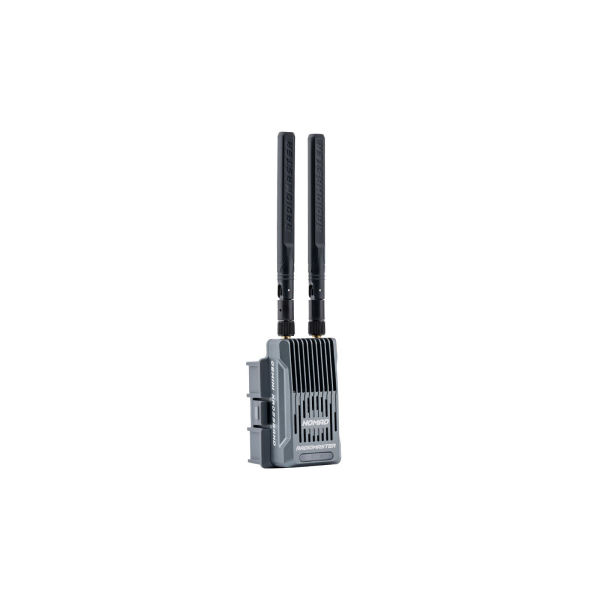

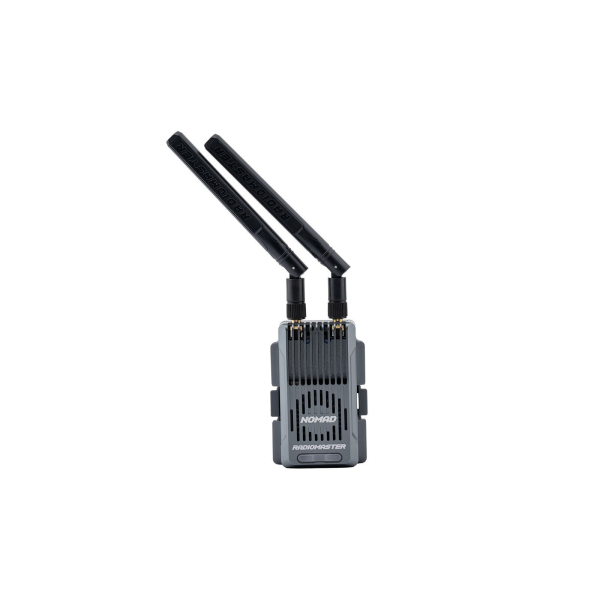

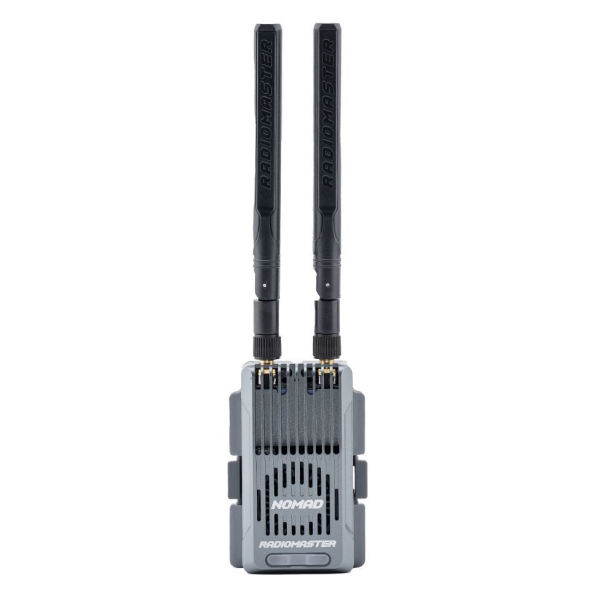

Модуль передавача (TX) RadioMaster Nomad Dual 1-watt Gemini Xrossband ExpressLRS Module (N-4)

RadioMaster Nomad Dual 1-watt Gemini Xrossband ExpressLRS Module — зовнішній передавальний модуль для радіоапаратури, створений для стабільного керування FPV-дронами та іншими RC-платформами через протокол ExpressLRS. Головна особливість моделі — два RF-трансивери Semtech LR1121, які дозволяють працювати в діапазонах 2,4 ГГц та Sub-GHz 868/915 МГц.

У режимі RadioMaster Gemini Xrossband радіомодуль може передавати пакети одночасно у двох частотних діапазонах. Такий принцип підвищує стійкість каналу керування до локальних перешкод: якщо умови для одного діапазону погіршуються, другий канал залишається додатковим шляхом передавання даних. Водночас Nomad сумісний не лише з двохдіапазонними Gem-X приймачами, а й зі звичайними ExpressLRS RX, що працюють на 2,4 ГГц або 900 МГц.

Характеристики RadioMaster Gemini Nomad

Основні технічні характеристики передавального модуля:

• тип пристрою: зовнішній RF-модуль ExpressLRS;
• модель: RadioMaster Nomad Dual 1-watt Gemini Xrossband;
• RF-чіпи: 2 × Semtech LR1121;
• основний контролер: ESP32;
• допоміжний контролер: ESP32-C3;
• робочі діапазони: 2,4 ГГц та Sub-GHz 868/915 МГц залежно від регіональних налаштувань;
• максимальна RF-потужність: 2 × 1 Вт;
• протокол: ExpressLRS;
• підтримувані режими: 2,4 ГГц, Sub-GHz, Gemini та Gemini Xrossband;
• максимальна частота пакетів: до 500 Гц залежно від вибраного режиму ExpressLRS;
• бездротові інтерфейси: Wi-Fi та Bluetooth;
• додатковий інтерфейс: USB Type-C;

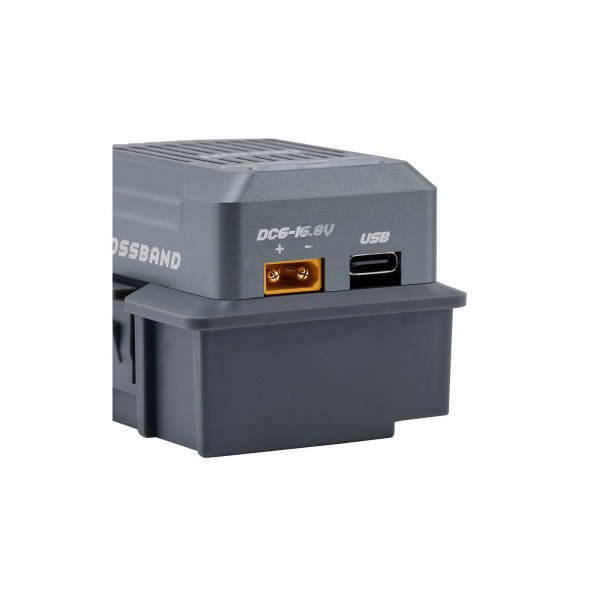

• живлення через XT30: 6–16,8 В DC;
• сумісність із модульними відсіками: Micro 5-pin та Nano 8-pin через комплектний адаптер;

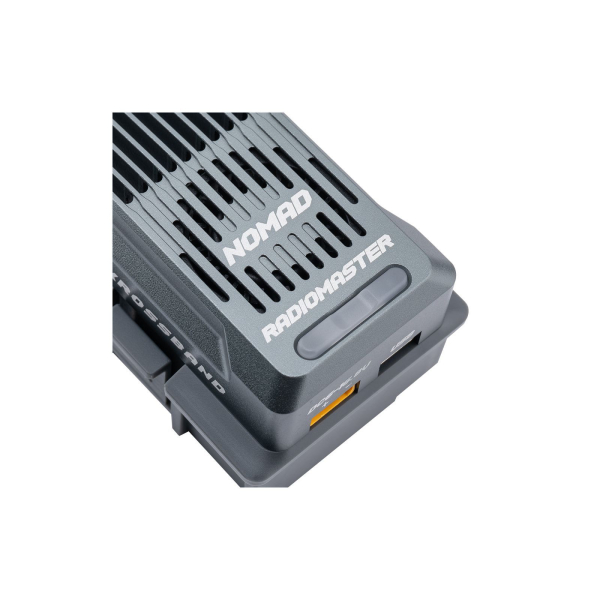

• індикація: вбудована RGB-підсвітка;
• система охолодження: активна;
• розміри без антен: приблизно 80 × 45 × 40 мм;
• вага: приблизно 71,1 г без антен та 87,2 г з антенами.

Конкретний доступний частотний діапазон і максимальна потужність повинні відповідати регіональним вимогам та налаштуванням прошивки ExpressLRS.

Переваги RF-модуля RadioMaster Nomad

Архітектура з двома LR1121 робить РадіоМастер Nomad універсальнішим за звичайний однодіапазонний передавач ExpressLRS.

1. Одночасна робота у двох діапазонах. Gemini Xrossband дозволяє передавати пакети через 2,4 ГГц і Sub-GHz, підвищуючи стійкість радіолінку в складних умовах.
2. Два передавачі потужністю до 1 Вт. Кожен RF-тракт має власний підсилювач, що забезпечує великий запас потужності для відповідних режимів ExpressLRS.
3. Сумісність зі звичайними ELRS-приймачами. Nomad можна використовувати не лише з Gem-X RX, а й із наявними приймачами 2,4 ГГц та 900 МГц.
4. Активне охолодження. Вбудована система охолодження допомагає відводити тепло під час роботи передавального модуля на високій потужності.
5. Wi-Fi для налаштування. ExpressLRS Web UI дозволяє змінювати параметри та оновлювати сумісну прошивку без постійного кабельного підключення до комп'ютера.
6. Два формати модульних відсіків. Комплектний Nano-адаптер розширює список радіоапаратур, з якими можна використовувати Nomad.

У результаті один радіомодуль можна адаптувати під різні FPV-збірки та приймачі без необхідності використовувати окремий TX-модуль для кожного частотного діапазону.

Для чого підходить RadioMaster Nomad

Передавальний модуль підходить для FPV-дронів, літаків та інших RC-платформ на ExpressLRS, коли важливі надійність лінку, можливість вибору частотного діапазону або використання Gemini Xrossband. Nomad встановлюється на сумісну радіоапаратуру, а на самому літальному апараті використовується відповідний ELRS-приймач.

У каталозі Zelen Store із модулем можна використовувати такі пристрої:

• пульт керування RadioMaster Boxer ExpressLRS — має зовнішній JR-модульний відсік, сумісний із Micro-адаптером Nomad; встановлення зовнішнього модуля дозволяє використовувати можливості Nomad замість штатного внутрішнього RF-тракту;
• приймач BetaFPV SuperD ELRS Diversity RX 2.4 ГГц — сумісний з ExpressLRS 2,4 ГГц і може працювати з Nomad у відповідному однодіапазонному режимі; функція Gemini Xrossband у такій зв'язці не використовується.

Якщо потрібно модуль передавача RadioMaster купити для універсальної ExpressLRS-системи, Nomad Dual 1W підійде для конфігурацій на 2,4 ГГц, Sub-GHz та Gemini Xrossband. РадіоМастер Nomad поєднує два RF-трансивери LR1121, потужність до 1 Вт на кожен тракт, Wi-Fi, Bluetooth та сумісність із Micro і Nano модульними відсіками.

Для повноцінного режиму Gemini Xrossband потрібен dual-band ExpressLRS-приймач із підтримкою одночасної роботи на 2,4 ГГц та Sub-GHz. Перед налаштуванням також потрібно перевірити відповідність версій ExpressLRS і вибраного regulatory domain.

Комплектація RadioMaster Nomad

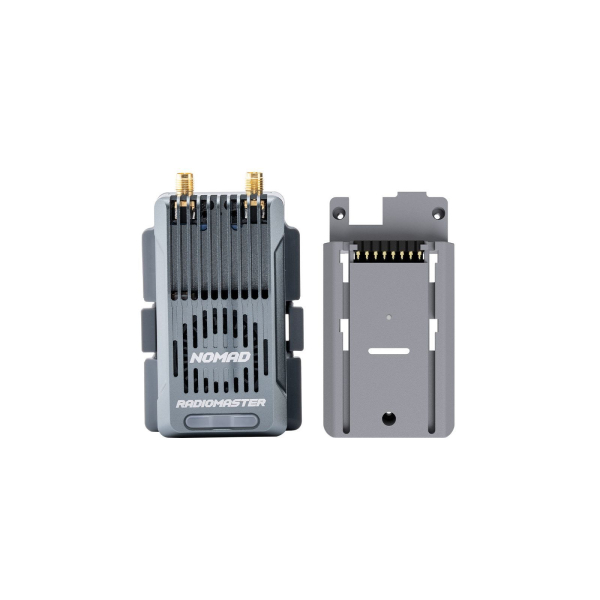

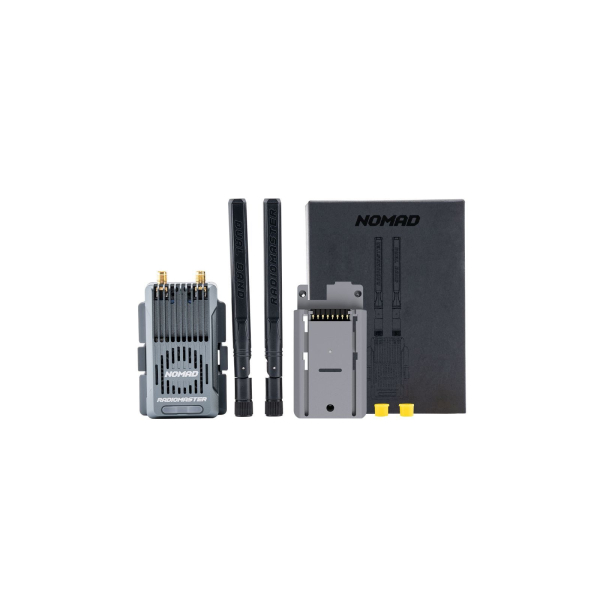

Стандартний комплект включає передавальний модуль RadioMaster Nomad із Micro-адаптером, дві двохдіапазонні антени 2,4 ГГц / 900 МГц, адаптер для Nano-модульного відсіку та інформаційну картку.

Завдяки двом антенам і комплектним адаптерам RF-модуль готовий до інтеграції з різними типами сумісної радіоапаратури без необхідності окремо підбирати основні монтажні компоненти.

Поширені питання про RadioMaster Gemini

⚡ Чи можна оновити прошивку модуля через Wi-Fi?

Так. RadioMaster Nomad має вбудований Wi-Fi та підтримує ExpressLRS Web UI. Модуль можна перевести в режим Wi-Fi через ExpressLRS Lua Script або іншим передбаченим прошивкою способом, підключитися до його бездротової мережі та завантажити відповідний файл прошивки через вебінтерфейс.

Перед оновленням важливо вибрати правильний hardware target для RadioMaster Nomad і перевірити сумісність версій ExpressLRS передавача та приймача.

⚡ Яка максимальна дальність зв'язку на потужності 1W?

RadioMaster не встановлює для Nomad гарантованої максимальної дальності в кілометрах. Потужність 1 Вт сама по собі не визначає точну відстань зв'язку.

Реальна дальність залежить від типу та чутливості приймача, антен, їхнього розташування, вибраного packet rate, частотного діапазону, висоти польоту, рельєфу, радіоперешкод і прямої видимості. Gemini Xrossband насамперед призначений для підвищення надійності та стійкості лінку, а не для гарантування конкретної дистанції.

⚡ Чи знижується потужність модуля при перегріві?

У доступній документації RadioMaster автоматичне термічне зниження RF-потужності Nomad як окрема функція не заявлене. Для роботи двох передавачів потужністю до 1 Вт модуль оснащений активною системою охолодження.

ExpressLRS також підтримує Dynamic Power, але ця функція змінює потужність відповідно до якості радіолінку, а не використовується як термостатичний захист. Тому не варто розглядати Dynamic Power як автоматичне зниження потужності саме через перегрів.

⚡ Наскільки складно перемкнути модуль між діапазонами?

Фізично змінювати RF-модуль для переходу між 2,4 ГГц і Sub-GHz не потрібно. Nomad оснащений двома LR1121 і підтримує обидва діапазони на апаратному рівні.

Вибір режиму та відповідного packet rate виконується через ExpressLRS Lua Script на сумісній радіоапаратурі. Залежно від приймача можна використовувати режим 2,4 ГГц, Sub-GHz або Gemini Xrossband. Для Gem-X потрібен сумісний dual-band приймач, а для звичайного 2,4-ГГц RX, наприклад BetaFPV SuperD, необхідно вибрати відповідний однодіапазонний режим.

⚡ Як змінити частоту передавача TX?

У передавачі RadioMaster Nomad Dual 1W робочий частотний діапазон змінюється через меню ExpressLRS Lua Script на пульті керування. У параметрі RF Band можна вибрати 2.4 GHz, 900 MHz або X-Band (GemX) — режим одночасної роботи в діапазонах 900 МГц і 2.4 ГГц. Після зміни необхідно переконатися, що приймач підтримує вибраний діапазон або режим GemX. Не рекомендується змінювати параметри радіоканалу під час польоту, оскільки це може призвести до втрати зв’язку між передавачем і приймачем.

Де купити модуль передавача RadioMaster для FPV-системи

Актуальна ціна на RadioMaster Gemini Nomad вказана у картці товару Zelen Store. Перед тим як замовити RF-модуль, рекомендується визначити тип ELRS-приймача, необхідний частотний режим та сумісність модульного відсіку конкретної радіоапаратури.
