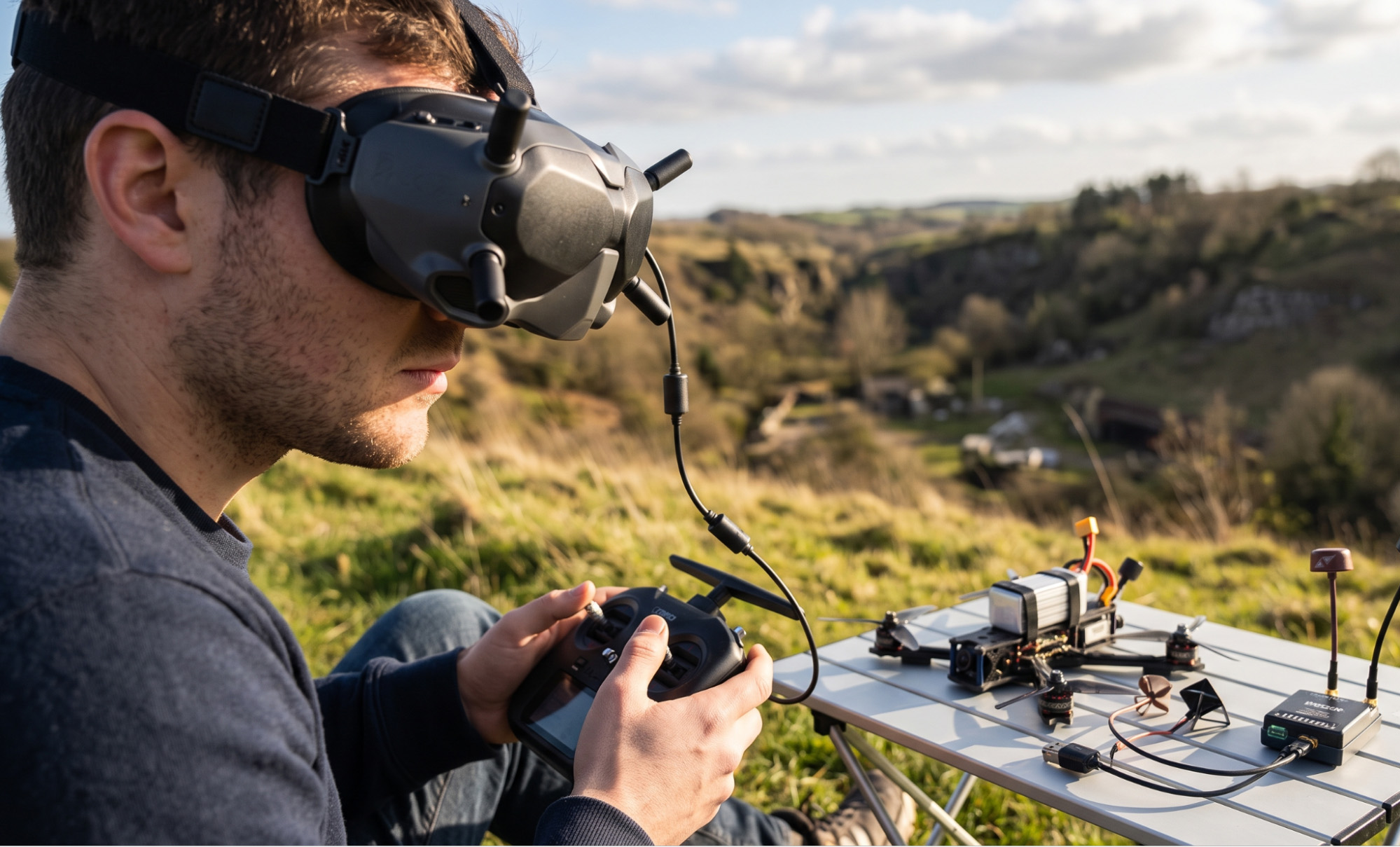

FPV-система – це ланцюг передачі відео з дрона (відеотракт) на окуляри або монітор пілота. Система працює у суворій послідовності: камера, передавач, антени, приймач, виведення зображення. Якщо один елемент тракту підібраний невдало, погіршується якість картинки, починаються зависання. У цій статті даємо максимум інформації на тему: FPV-система, що це за технологія та як правильно підібрати для неї обладнання.
Як FPV-дрон передає картинку пілоту?
На відміну від звичайних квадрокоптерів (наприклад, DJI Mavic), де пріоритетом є кінематографічна якість, у ФПВ-системах головне – мінімальна затримка відеосигналу (пінг), щоб пілот міг реагувати на перешкоди в реальному часі на великій швидкості. Сучасні FPV-дрони передають відео в діапазоні 1,2–7,2 ГГц. Нижчі частоти забезпечують дальність та прохідність сигналу, а вищі – чітку картинку без затримок, але лише в прямій видимості. Алгоритм передачі відео такий:
- FPV-камера знімає зображення й перетворює його на сигнал.
- Відеопередавач дрона (VTX) відправляє сигнал в ефір із потужністю від 25 мВт до 2 Вт.
- Антени безпілотника допомагають сигналу долати відстань.
- Відеоприймач (VRX) ловить сигнал на землі та декодує його.
- Окуляри або монітор показують картинку пілоту.
За даним алгоритмом працює будь-яка система FPV – від саморобної до професійної. Затримка сигналу в якісному комплекті обладнання становить 20–60 мс, кожна слабка ланка відеотракту додає мілісекунд.
Що таке відеоприймач у FPV-системі та чому він важливий для якості картинки?

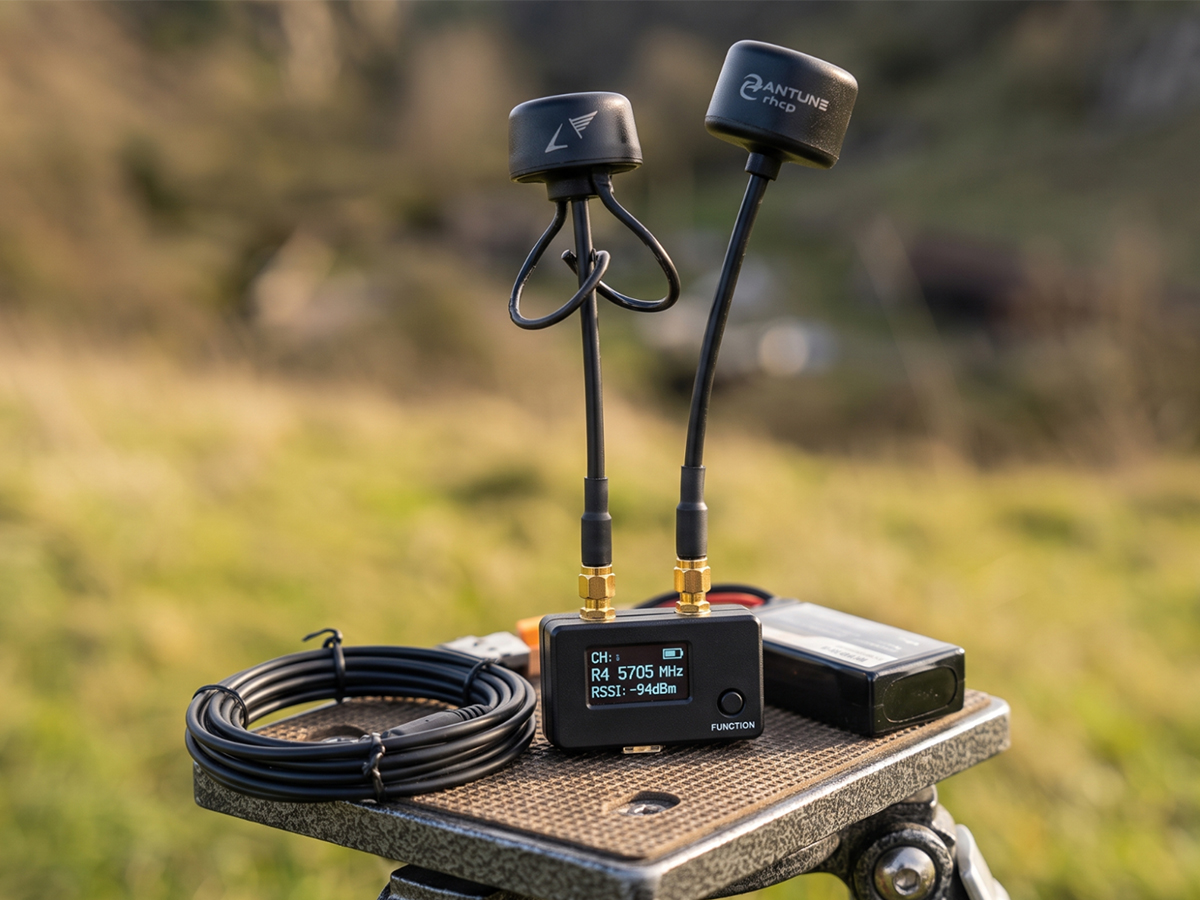

Приймальний модуль (або FPV-відеоприймач) – це пристрій на боці пілота, який ловить радіосигнал із дрона й перетворює його на відео. Від нього залежить, наскільки чистим буде відеосигнал.
Ключовим параметром є чутливість. Якісний приймач відеосигналу FPV працює з рівнем від −90 дБм, що дає йому змогу перетворювати навіть слабкий сигнал на чітку, придатну до перегляду картинку.
Не менш важливою є кількість підтримуваних каналів: моделі на 40–64 канали допомагають обходити перешкоди та знаходити чисту частоту, навіть якщо поруч одночасно працює декілька інших операторів. Пілоти підбирають комплектуючі для дронів системно, звіряючи коливання приймача, передавача та антен. Наприклад, економія зводить нанівець інвестиції в дорогу камеру.

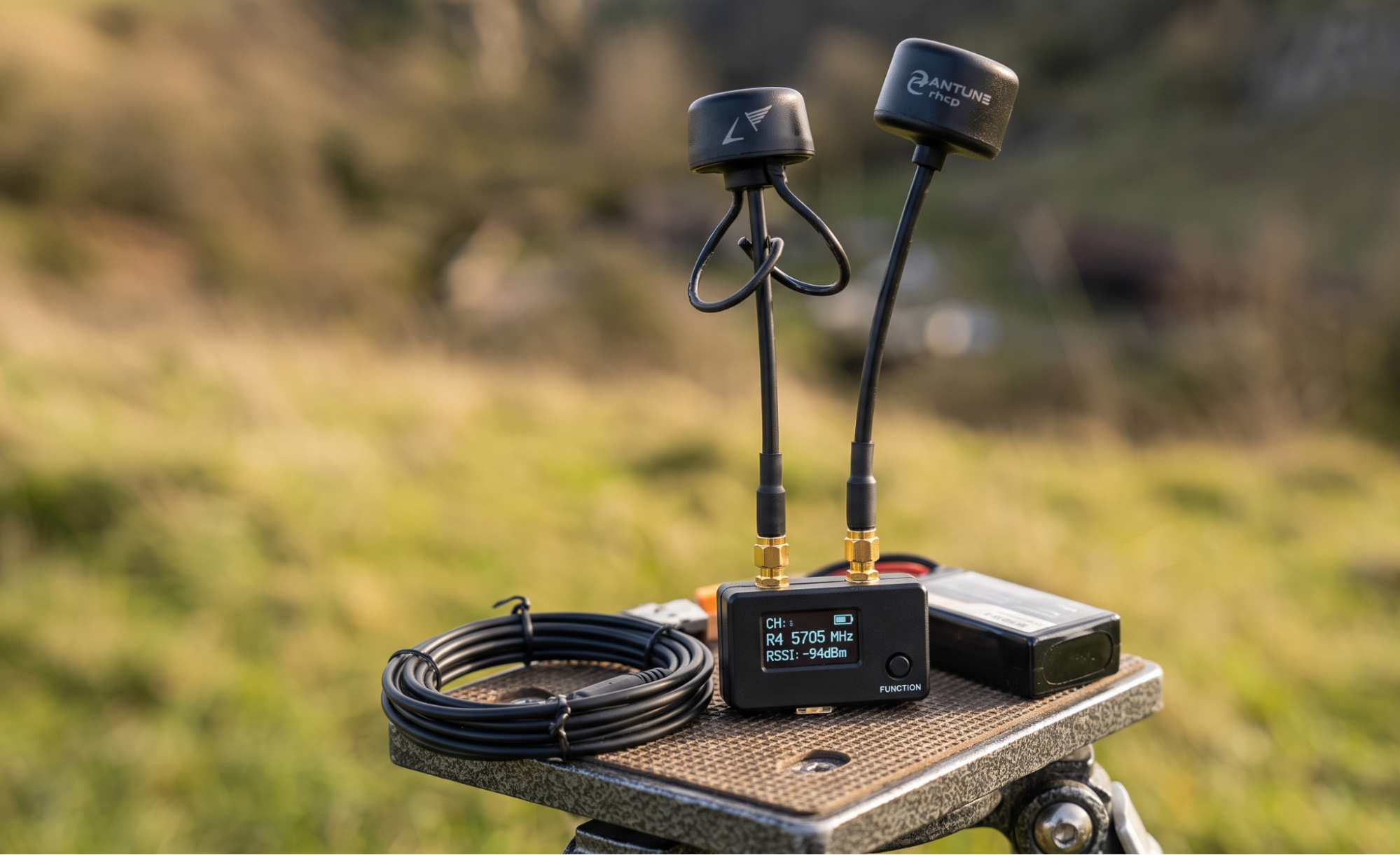

Від чого ще залежить якість FPV-зображення?
Відеоприймач важливий, але, як зазначалося вище, якісна картинка – результат роботи всього комплекту обладнання. Тобто, на чіткість зображення також впливають:
- потужність передавача – від 25 мВт для тренувань та до 1,5–2 Вт для дальніх польотів;
- якість FPV-камери – роздільна здатність і світлочутливість;
- тип і розташування антен – різнобічно спрямовані для маневрів, патч-моделі для дальніх вильотів.
Крім цього, якість відео залежить від дистанції між дроном і пілотом, характеру перешкод на місцевості (дерева, будівлі, рельєф), а також стабільності живлення. Максимальна стабільність відеозв'язку досягається лише за повної синергії всіх вузлів. Навіть бюджетна ФПВ-система з належним чином підібраних та налаштованих компонентів працює краще, ніж дорогий, але хаотично зібраний комплект.
Які проблеми виникають через слабкий відеоприймач?
Слабкий відеоприймач стає «вузькою горловиною» усього відеотракту, суттєво обмежуючи потенціал навіть найкращого дрона. Через низьку чутливість приймача FPV-системи трансляція починає надмірно рябіти або взагалі зникає у випадку виникнення найменшої перешкоди. В результаті пілот втрачає візуальний контроль над апаратом, що значно підвищує ризик аварії та критично зменшує радіус безпечного польоту.
Рябіння на екрані
Низька чутливість приймача дає «сніг» і смуги вже на дистанції 300–500 м. Пілот починає погано розрізняти дрібні деталі: дроти, гілки тощо.
Короткі провали картинки
Короткочасні провали картинки навіть на долі секунди є критичними: на швидкості 80–120 км/год пілот миттєво втрачає орієнтацію. Зазвичай це відбувається через те, що FPV-приймач має низьку завадостійкість, тому втрачає синхронізацію сигналу за найменших радіоперешкод.
Зменшення дальності польоту
Слабкий приймач буквально «ріже» дистанцію польоту у 2–3 рази. Відеопередавач потужністю 1 Вт здатний пробивати на відстань понад 5 км, але це втрачає сенс, якщо приймальна сторона «глохне» вже на другому кілометрі.
Нестабільне зображення під час розворотів дрона
Під час крутих маневрів антени коптера змінюють своє положення у просторі, через що рівень сигналу різко стрибає. Приймачі без підтримки технології Diversity (двох незалежних антен) у такі моменти не здатні компенсувати просідання й видають зриви кадрів.
Втрата сигналу за деревами, будівлями або рельєфом
Коли зникає пряма видимість, чутливість приймача стає вирішальним фактором. Слабкий модуль у такі моменти повністю втрачає відеоканал дрона, тоді як якісний – утримує зв'язок до останнього, лише тимчасово знижуючи чіткість картинки чи додаючи незначні завади.
Вибір FPV-системи
Існує два типи приладів. Аналогові FPV-системи дешевші й мають мінімальну затримку. Цифрові, своєю чергою, транслюють HD-картинку. Також варто брати до уваги:
- сумісність приймача з передавачем за частотою та протоколом;
- дальність дії – для 5–15 км потрібна чутливість від −90 дБм і потужний VTX;
- тип антени – кругові кращі для маневрів, спрямовані – для дистанції;
- стабільність приймання – підбирайте за характеристиками щось схоже на відеоприймач PEAK THOR R67.
Надзвичайно важливо врахувати й те, як саме буде експлуатуватись FPV-система для квадрокоптера. Завдання для дрона-камікадзе на ближній дистанції, розвідка під дією глушилок чи коригування артилерії на дальніх відстанях вимагають кардинально різних рішень щодо вибору робочих частот і чутливості обладнання.

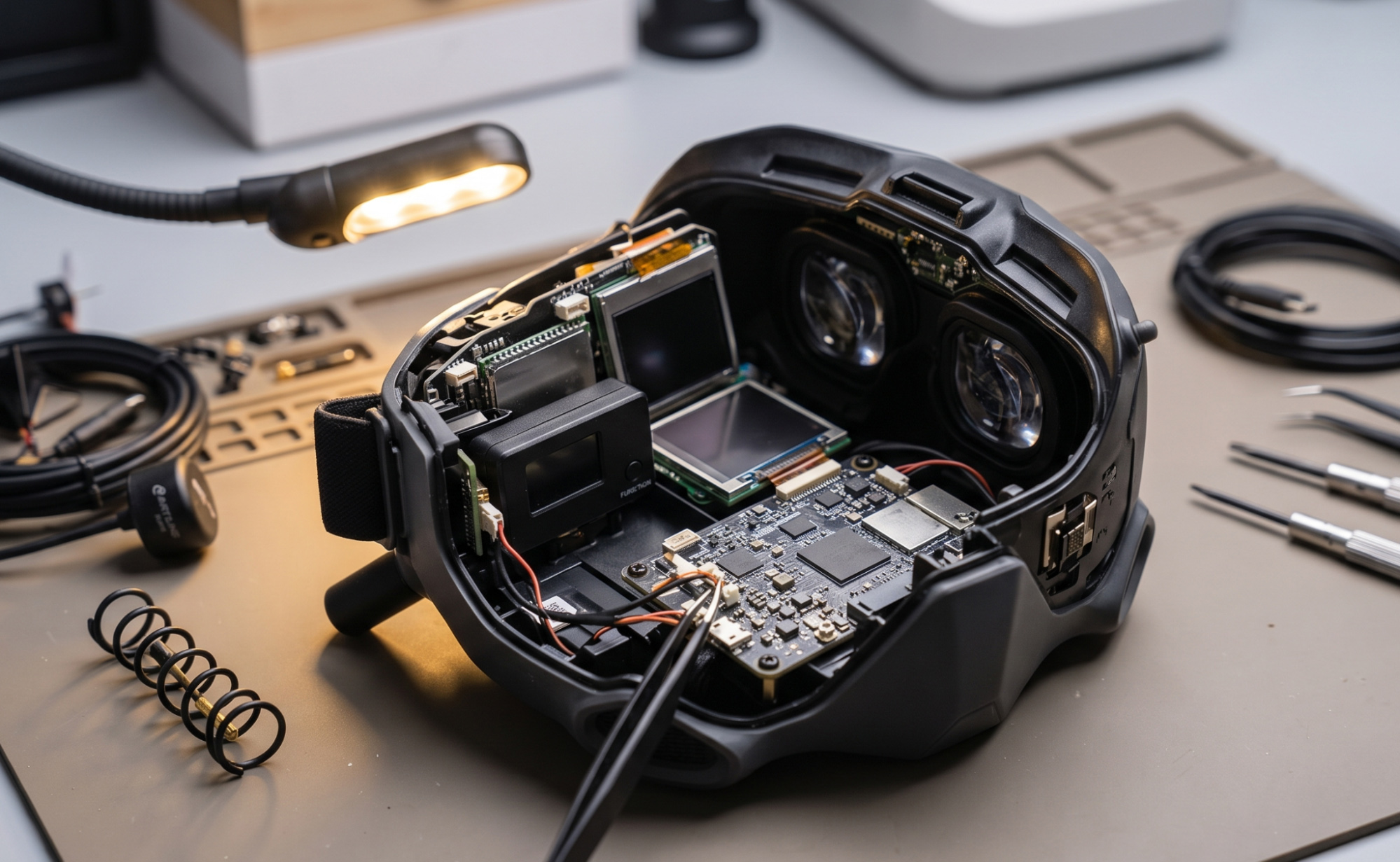

Коли варто міняти або покращувати відеоприймач?
Заміна чи апгрейд модуля коштує в рази дешевше, ніж новий квадрокоптер з FPV-системою, а ефект часто не менш відчутний. Міняти або модернізувати приймач варто, якщо:
- картинка часто зникає навіть у полі без перешкод;
- сигнал нестабільний уже на 500–1000 м;
- заміна антен не розв’язує проблему низької якості зображення;
- FPV-система працює в складних умовах – міська забудова, ліс тощо.
Крім цього, заміну або апгрейд варто здійснити, коли потрібно збільшити дальність польоту (наприклад, з 2–3 до 7–10 км). З новим чи модернізованим приймачем можна досягти відеосигналу без капітального переобладнання безпілотника.
Висновок
Отже, відеоприймач відповідає за приймання відеосигналу з дрона на землі. Проте якість зображення залежить від усього відеотракту, тому важливою є належна збірка FPV-системи загалом. Навіть найкращий приймач буде безсилим, якщо на борті встановлено слабкий передавач або невідповідні антени. Якщо вам потрібен якісний відеоприймач або інший елемент відеотракту, чи ціла FPV-система, купити їх можна в Zelen Store.
FAQ
⚡ Що таке FPV-системи для дронів?
Це системи передачі відео від коптерів до пілотів в реальному часі. До комплекту входять камера, передавач, антени, приймач і окуляри чи монітор.
⚡ Для чого потрібен відеоприймач?
Він ловить радіосигнал із дрона й перетворює його на зображення для окулярів чи монітора. Без нього пілот не побачить, що знімає камера.
⚡ Чи залежить якість картинки від відеоприймача?
Так, і суттєво: чутливість приймача визначає чистоту картинки та радіус дії сигналу. Слабкий модуль дає «сніг» навіть із потужним передавачем.
⚡ Чому зображення з FPV-дрона шумить або зникає?
Типові причини: слабкий приймач, неякісні антени, перешкоди. Ще один фактор – затримка відеосигналу через перевантажений канал.
⚡ Що важливіше: камера, передавач чи приймач?
Для FPV-системи огляд параметрів всіх трьох елементів є важливим. Апгрейд чи заміна приймача дає найбільший приріст якості відеопередачі за найменші гроші.
⚡ Чи можна покращити картинку заміною антен?
Так, правильні антени додають 20–50% дальності та стабільності. Але якщо сам приймач слабкий, вони лише частково компенсують проблему.
⚡ Як зрозуміти, що відеоприймач не підходить?
Ознаки: рябіння зблизька, провали картинки, мала дальність дії попри потужний передавач. Якщо заміна антен не допомогла, справа в приймачі.
⚡ Яку FPV-систему вибрати – аналогову чи цифрову?
Перш ніж вирішувати, як зібрати FPV-систему, визначте пріоритет: аналог дає мінімальну затримку й коштує дешевше, а цифра забезпечує HD-картинку. Для більшості задач достатньо аналога.
