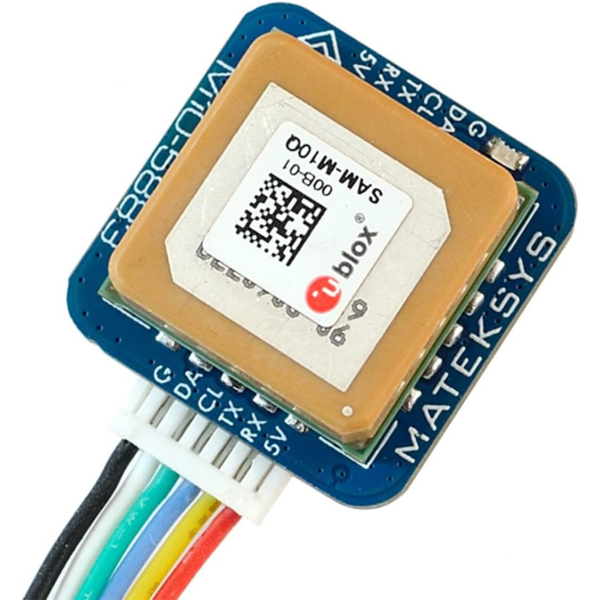

GPS модуль для дрона MATEK M10Q-5883 GNSS + Compass (M10Q5883)

MATEK M10Q-5883 GNSS + Compass — компактний навігаційний модуль для FPV-дронів, літаків та інших безпілотних платформ. Він побудований на GNSS-рішенні серії u-blox M10 і підтримує одночасний прийом сигналів GPS, GLONASS, Galileo та BeiDou, що збільшує кількість доступних супутників і допомагає швидше отримувати стабільну позицію.

MATEK M10 GPS додатково оснащений магнітним компасом QMC5883L. GNSS-модуль передає навігаційні дані на польотний контролер через UART, а компас використовує окремий інтерфейс I²C. Керамічна патч-антена 15 × 15 × 4 мм забезпечує компактність конструкції, а маса близько 8 г дозволяє використовувати GPS-приймач у різних FPV-збірках без значного збільшення ваги.

Характеристики GPS MATEK M10Q-5883

Основні технічні параметри навігаційного модуля:

• тип пристрою: GNSS-модуль із вбудованим компасом;
• GNSS-платформа: u-blox M10;
• підтримувані системи: GPS, GLONASS, Galileo та BeiDou;
• одночасний прийом: до чотирьох GNSS-систем;
• компас: QMC5883L;
• антена: керамічна патч-антена 15 × 15 × 4 мм;
• інтерфейс GNSS: UART TX/RX;
• інтерфейс компаса: I²C SDA/SCL;
• стандартна швидкість UART: 9600 бод;
• протокол: UBX до 5 Гц у штатній багатосистемній конфігурації або NMEA 1 Гц;
• живлення: 4–9 В DC через лінію 5V;
• споживаний струм: приблизно 13 мА;
• індикація: зелений PPS LED;
• робоча температура: від -20 до +80 °C;
• роз'єм: JST-GH 6-pin, крок 1,27 мм;

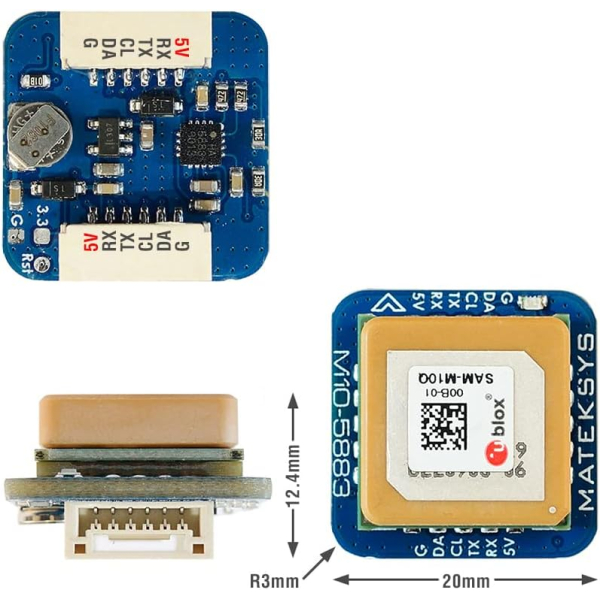

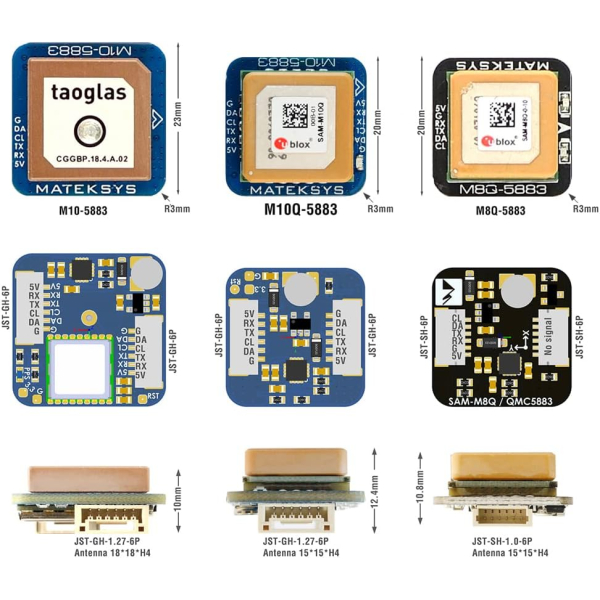

• розміри: приблизно 20 × 20 × 12,4 мм;
• вага: близько 8 г.

Завдяки одночасній роботі з кількома супутниковими системами GPS-приймач може використовувати більшу кількість доступних супутників, що особливо корисно в умовах частково обмеженого огляду неба.

Переваги MATEK M10 GPS

Конструкція M10Q-5883 поєднує сучасний багатосистемний GNSS-приймач та окремий магнітний компас в одному компактному модулі.

1. Одночасна робота з чотирма GNSS. Модуль підтримує GPS, GLONASS, Galileo та BeiDou, збільшуючи кількість доступних супутників для позиціювання.
2. Вбудований компас QMC5883L. Польотний контролер може отримувати не лише координати, а й дані про напрямок руху та орієнтацію апарата.
3. Сучасна платформа u-blox M10. Вона забезпечує високу чутливість прийому L1-сигналів і підтримує багатосистемну навігацію.
4. Низьке енергоспоживання. Споживання близько 13 мА створює мінімальне додаткове навантаження на бортову систему живлення.
5. Компактні розміри. Плата 20 × 20 мм зручно інтегрується в різні FPV та UAV-платформи.
6. Окремі UART та I²C. GNSS і компас підключаються до польотного контролера через стандартні інтерфейси, які підтримують популярні польотні прошивки.

Для коректної роботи компаса важливе не лише електричне підключення, а й правильне розташування модуля відносно силових кабелів, ESC і двигунів.

Для чого підходить MATEK M10Q-5883

Навігаційний модуль можна використовувати у FPV-дронах, long-range платформах, літаках і кастомних БПЛА, де потрібні GPS-позиціювання, визначення напрямку, GPS Rescue, навігаційні режими або функції повернення залежно від можливостей установленої прошивки.

З обладнання каталогу Zelen Store GPS MATEK можна використовувати з такими компонентами:

• політним стеком Axisflying Argus PRO F405 + ESC BLHeli32 — контролер має кілька UART і стабілізовану лінію 5 В, тому GNSS-частину модуля можна підключити до вільного UART; для використання компаса також потрібні доступні контакти I²C;
• політним стеком SoloGood F405 60A 6S — модуль може отримувати живлення від 5-вольтового BEC і передавати GPS-дані через доступний UART; використання QMC5883L потребує підключення I²C;
• політним стеком SoloGood SB-F405-V1 + SB-BLS-55A — контролер має лінію BEC 5 В та інтерфейси для підключення периферії; GNSS підключається через UART, а компас — через I²C за наявності доступних контактів.

MATEK M10 GPS підійде для FPV-збірок, де потрібен компактний багатосистемний GNSS-модуль із додатковим компасом. Пристрій підтримує чотири супутникові системи, має низьке енергоспоживання та використовує стандартні інтерфейси UART і I²C.

Під час підключення RX модуля потрібно з'єднати з TX польотного контролера, а TX — з RX. Лінії SDA та SCL використовуються окремо для компаса. Конкретні налаштування порту та сенсора залежать від Betaflight, INAV або ArduPilot.

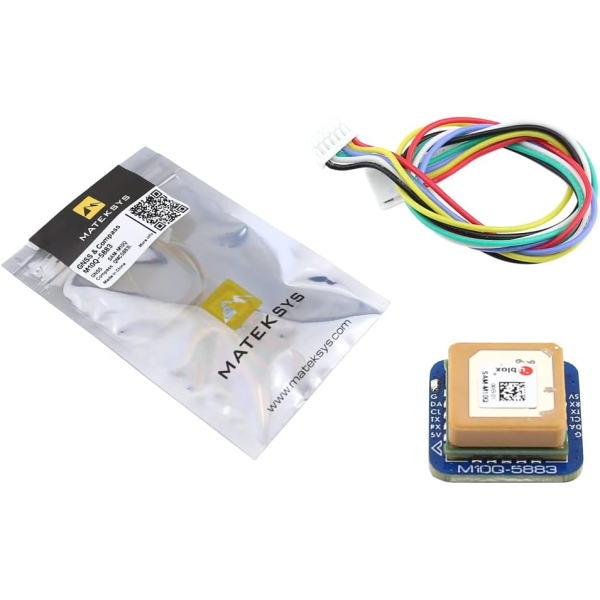

Комплектація MATEK M10Q-5883

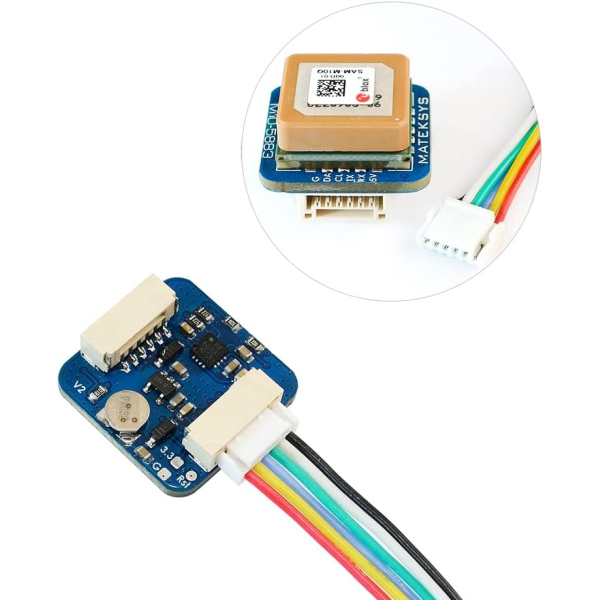

Стандартний комплект виробника включає навігаційний модуль MATEK M10Q-5883 та 20-сантиметровий силіконовий кабель JST-GH 6-pin — JST-GH 6-pin.

Перед встановленням варто перевірити розпіновку роз'єму на польотному контролері, оскільки фізично однаковий тип конектора не завжди означає однакове розташування контактів.

Поширені питання про MATEK M10 GPS

⚡ Скільки супутникових систем приймає модуль одночасно?

MATEK M10Q-5883 підтримує одночасний прийом чотирьох основних GNSS-систем: GPS, GLONASS, Galileo та BeiDou. У стандартній конфігурації MATEKSYS використовує одночасно GPS + Galileo + BeiDou B1C + GLONASS.

Це не означає використання лише чотирьох супутників — кожна система складається з багатьох супутників. Модуль може одночасно бачити значно більшу їх кількість та вибирати найбільш придатні сигнали для розрахунку координат.

⚡ Чи потрібне калібрування компаса після монтажу?

Так, після встановлення модуля компас рекомендується правильно налаштувати та відкалібрувати відповідно до використовуваної польотної прошивки. Також необхідно задати правильну орієнтацію магнітометра відносно напрямку польотного контролера.

MATEKSYS рекомендує встановлювати компас горизонтально та тримати його приблизно за 10 см від силових проводів, ESC, двигунів та феромагнітних матеріалів. Це допомагає зменшити магнітні перешкоди, які можуть суттєво впливати на показання компаса.

⚡ Скільки часу займає холодний старт?

Для платформи u-blox M10 типовий час холодного старту за хорошого огляду неба становить приблизно 28–30 секунд. Це орієнтовний показник, а не гарантований час отримання 3D Fix у будь-яких умовах.

На практиці перший запуск може тривати довше через розташування антени, перешкоди від електроніки, будівлі, дерева або неповний огляд неба. Під час холодного старту модулю потрібно заново отримати необхідні супутникові дані.

⚡ Чи можна використовувати модуль без компаса?

Так. GNSS та компас мають окремі інтерфейси: GPS MATEK використовує UART для навігаційних даних, а QMC5883L — I²C. Тому GNSS-функції можна використовувати навіть без підключення SDA та SCL компаса.

Такий варіант підходить, наприклад, для конфігурацій, де потрібні координати, швидкість, висота або GPS Rescue, але польотна прошивка не потребує зовнішнього магнітометра. Для навігаційних режимів, які використовують точний курс від компаса, QMC5883L краще підключити та відкалібрувати.

Купити GPS MATEK M10Q-5883 у Zelen Store

Купити GPS MATEK M10Q-5883 можна для нової збірки або модернізації наявного дрона. Актуальна ціна навігаційного модуля вказана у картці товару Zelen Store; перед замовленням варто перевірити наявність вільного UART, I²C та сумісного живлення на конкретному польотному контролері.
