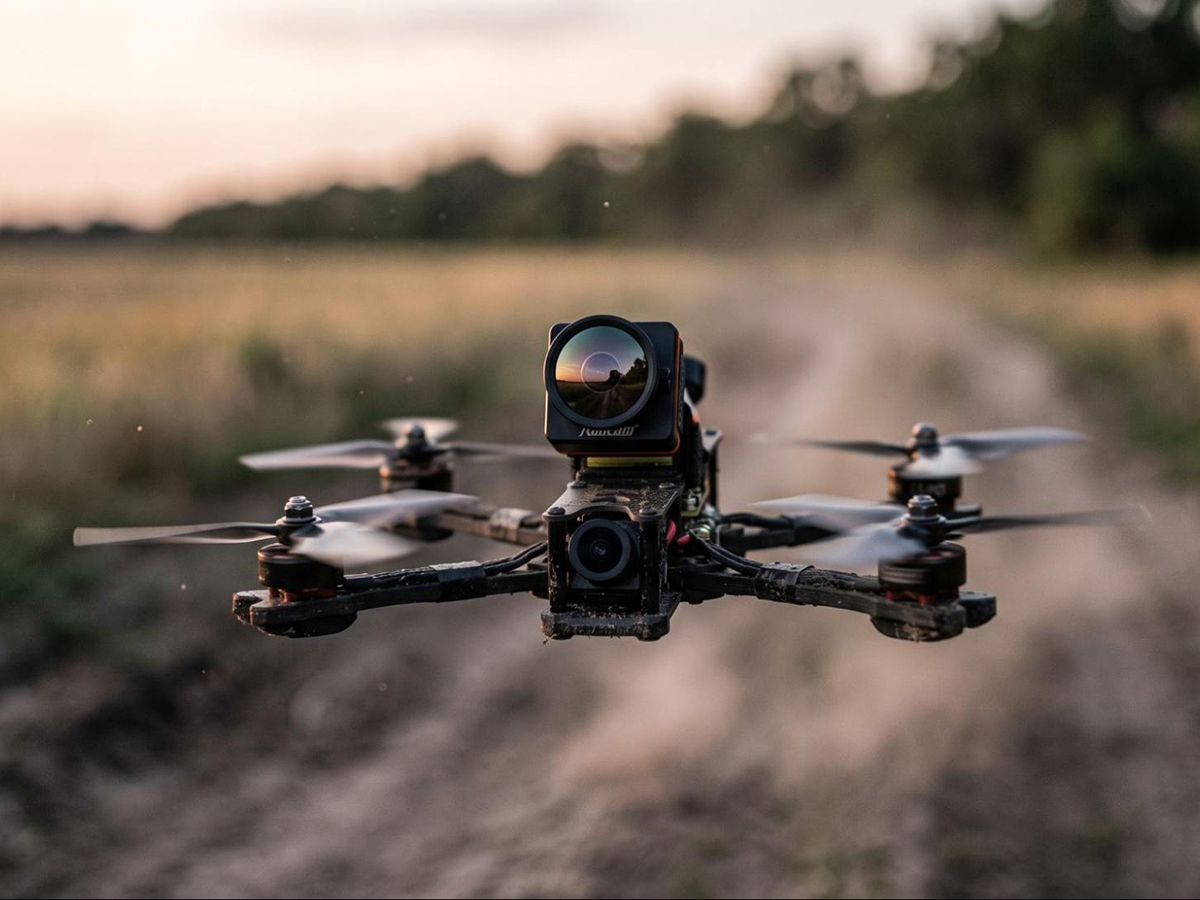

Як вибрати камеру для FPV-дрона: роздільна здатність, кут огляду та тип сенсора

Успіх FPV-вильоту повністю залежить від того, що і як пілот бачить в окулярах. Якщо через неналежну якість відеокамери БПЛА картинка тьмяніє під час входу у менш освітлені ділянки маршруту або «пливе» на швидкості, керувати апаратом стає майже неможливо. Саме тому оптику для дрона підбирають не за красою кадру, а за її функціями та конкретною метою використання.

Важлива і сумісність камери з іншими вузлами безпілотника. Сучасна відеокамера на квадрокоптер має справно працювати в комплексі з передавачем, системою живлення та без проблем встановлюватися у відповідне посадкове місце на рамі коптера. Помилки під час вибору потрібної моделі призводять до марнування часу й грошей. Нижче детально розбираємо ключові параметри, за якими варто підбирати камеру.

Які характеристики FPV-камери впливають на зображення?

FPV-камера – це насамперед досить складний електронний прилад, тому технічну інформацію у її паспорті варто читати вдумливо та уважно. Але насамперед важливо чітко визначити мету, з якою камера для FPV-дрона купується. Від цього залежатимуть потрібні значення ключових характеристик.

Роздільна здатність

В аналогових камерах цей показник вимірюється у телевізійних лініях (TVL): типові значення – 600, 1000 та 1200 TVL. Загалом, що більше ліній, то краща деталізація, проте на слабкому сигналі різниця майже не відчувається. Цифрові ж моделі підбирають за роздільною здатністю кадру в пікселях – найчастіше це 720p або 1080p.

Кут огляду

Кут огляду (або FOV) визначає ширину поля, яке потрапляє в кадр перед об’єктивом. У FPV застосовують діапазон приблизно від 120° до 170°. З ширшого кута оператор бачить більше, але візуально об'єкти попереду віддаляються та зменшуються.

Тип і розмір сенсора

Переважна кількість сучасних камер БПЛА побудована на CMOS-матрицях (сенсорах), які витіснили застарілі CCD-моделі. Фізичний розмір матриці важливіший за пікселі або телевізійні лінії, адже від фізичного розміру залежить обсяг світла, що потрапляє на сенсор. Наприклад, формати 1/1.8" та 1/2" збирають більше світла, ніж камера для дрона з матрицею 1/3", тому забезпечують кращу деталізацію.

Світлочутливість

Цей параметр вимірюють у люксах (лк): чим менше значення, тим краще працює відеокамера за слабкого освітлення. Показники рівня 0,001 лк дають змогу розрізняти рельєф навіть у глибоких сутінках. Проте для суто нічних завдань цього все одно замало – тут потрібна тепловізійна оптика.

Динамічний діапазон

Технології WDR та HDR допомагають камері адаптуватися до різко контрастного освітлення. Без них раптовий виліт із тіні дерев на яскраве світло призводить до повного пересвіту кадру. Широкий динамічний діапазон критично важливий для роботи на світанку або під час заходу сонця.

Затримка передачі зображення

Затримку (або latency) вимірюють у мілісекундах (мс). Вона показує час, необхідний для оброблення та передачі кадру від матриці камери до окулярів чи монітора пілота. Аналогові рішення тримаються в межах 20–30 мс, цифрові ж зазвичай мають 25–40 мс. На швидкості 100 км/год за кожні 10 мс затримки дрон пролітає майже 28 см «наосліп».

Яку роздільну здатність камери вибрати?

Універсальним рішенням для аналогових моделей вважають діапазон 1000–1200 TVL. FPV-камера для квадрокоптера цього класу дає розбірливу картинку на дистанції й не перевантажує тракт. Для навчальних вильотів достатньо варіантів на 600–800 TVL. Вони недорогі, легкі та менш вибагливі до якості каналу зв'язку.

Якщо ж це відеокамера для дрона, купити краще модель на 1080p. Така оптика дорожча, але вона чітко відображатиме навіть тонкі дроти чи сітку, що надважливо під час розвідки чи патрулювання місцевості.

Який кут огляду потрібен FPV-дрону?

Кут огляду безпосередньо залежить від фокусної відстані об’єктива. Менше значення розширює поле зору, більше – наближає віддалені об’єкти. Варто враховувати й ефект «риб’ячого ока» (fish-eye): після позначки 160° краї кадру помітно викривляються. Універсального значення не існує – його вибирають під стиль пілотування та конкретні завдання. Орієнтовні співвідношення наведені в таблиці нижче.

Практика показує, що новачкам більше підходить камера для коптера з широким кутом огляду – так менше шансів зачепити перешкоду боковою частиною рами. Для комбінованих задач фокусна відстань 2,1 мм залишається найбільш розумним компромісом.

Тип сенсора FPV-камери та його особливості

Камера для ФПВ-дрона із CCD-матрицею раніше була популярною завдяки плавній передачі світла, але виробництво такої оптики згорнули ще у 2010-х. Сьогодні ринок цілковито належить CMOS-сенсорам – вони дешевші, енергоефективніші та забезпечують вищу частоту кадрів. Для FPV це радше плюс: велика швидкість зчитування напряму зменшує затримку.

Серед CMOS окремо виділяють лінійку камер, розроблених саме для зйомки за слабкого освітлення. Відеокамера для квадрокоптера на такому сенсорі зберігає чітку кольорову картинку тоді, коли бюджетні аналоги вже дають сірий шум. Різниця стає очевидною за 30–40 хвилин до заходу сонця.

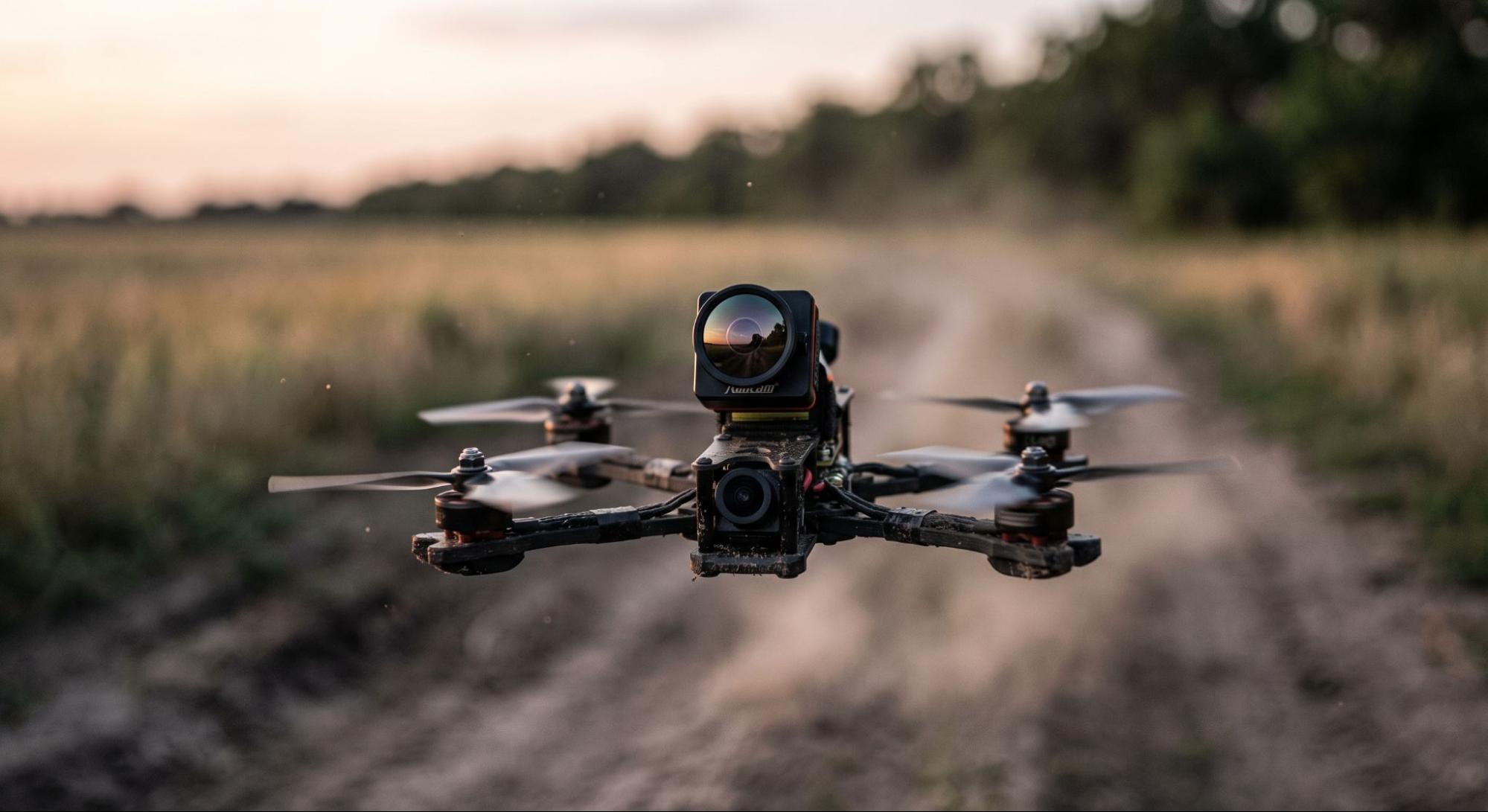

Окремий напрям – відеокамери для бортових мікрокомп'ютерів. Тут яскравим прикладом є камера Arducam на сенсорі Sony IMX477, яка під’єднується безпосередньо до платформ на кшталт Raspberry Pi чи NVIDIA Jetson. Такі рішення потрібні там, де дрон має «думати» самостійно: для машинного зору, автоматизованого розпізнавання цілей та автономної навігації.

Як підібрати камеру під FPV-систему і дрон?

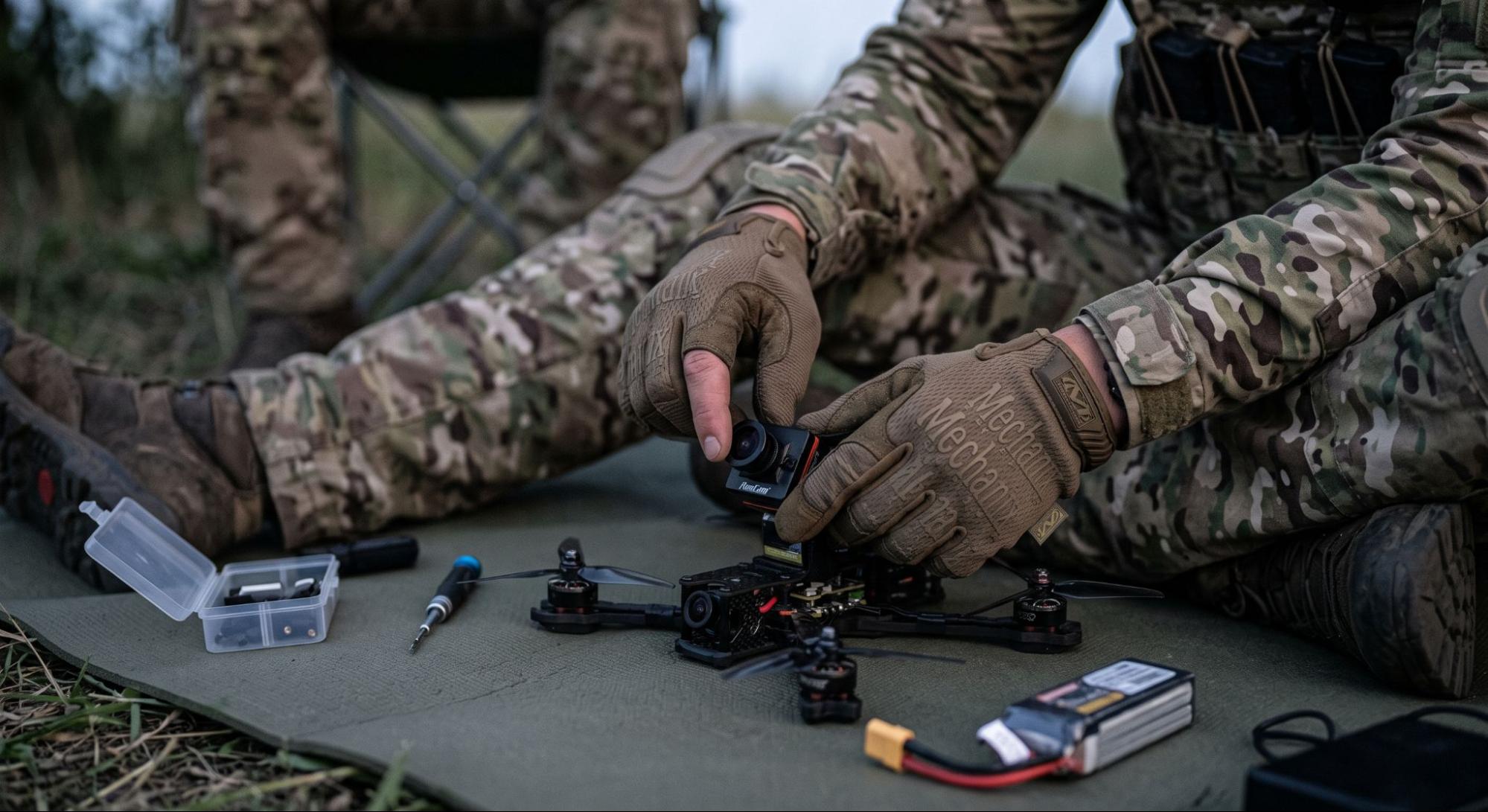

Навіть найпотужніша камера на FPV-дрон буде функціонувати неналежним чином, якщо вона несумісна з рештою периферії. Тому під час покупки варто враховувати наступне:

1. Тип відеосистеми – камера має підтримувати вибраний тип тракту – аналогові моделі не працюють із цифровими системами (DJI, Walksnail, HDZero) і навпаки.
2. Сумісність із передавачем (VTX) – стандарт відеосигналу (PAL або NTSC), тип роз'єму та протокол керування камерою мають збігатися з входами VTX.
3. Розмір корпусу – габарити камери, як-от Full Size (28×28 мм), Micro (19×19 мм) або Nano (14×14 мм), мають відповідати ширині кріплень на рамі.
4. Параметри живлення – робоча напруга відеокамери має бути відповідною параметрам виходу польотного контролера (стабільною 5 В) або допустимим діапазоном напруги акумулятора (наприклад, 5–36 В).
5. Спосіб кріплення – конструкція кронштейна має давати змогу виставити необхідний кут нахилу камери (0–15° для спостереження або 30–45° для швидкісних польотів).

Звіряти параметри варто з офіційними даними від виробника або описами у картках нашого онлайн-магазину – ми завжди вказуємо офіційні характеристики електроніки. Якщо це збірка «з нуля», комплектуючі для дронів краще купувати, попередньо проконсультувавшись із фахівцями. В Zelen Store кваліфіковану пораду щодо вибору запчастин можна отримати абсолютно безкоштовно.

Яка FPV-камера підійде для різних умов?

Денні вильоти висувають найменші вимоги до техніки. За хорошої погоди високу якість зображення забезпечують навіть бюджетні камери з посередніми лінзами. Тут найбільшу роль відіграють параметри об'єктива та значення динамічного діапазону. Для роботи в сутінках оптимальним вибором є моделі з великими матрицями із високою чутливістю. Камера на ФПВ такого класу впевнено «утримує» контури об'єктів за умов, коли дешевші аналоги вже показують суцільний шум.

Для швидкісного пілотування важливі мінімальна затримка та стабільний горизонт. Квадрокоптер з FPV-камерою, що має відгук до 20 мс, у керуванні буде значно точнішим та зручнішим, ніж апарат із деталізованою, але «повільною» картинкою.

На компактних апаратах вирішальною є вага відеокамери. ФПВ-камера формату Nano важить близько 2–3 г і практично не впливає на автономність дрона. Для збірок класу Whoop це принциповий аргумент.

Коли важливим є саме розпізнавання дрібних деталей на відстані, варто вибирати оптику з більшою фокусною відстанню (2,5–2,8 мм). Для роботи в тісному чи захаращеному просторі логіка зворотна: ширший кут огляду важливіший, ніж наближення.

Висновок

Камера для FPV-дрона має підбиратися відповідно до конкретних умов використання. Від цього залежить, які саме технічні параметри оптики для вас є найважливішими. Під час вибору надважливо звертати увагу на конкретні значення ключових характеристик.
