Як заряджати акумулятори FPV-дрона в польових умовах: джерело живлення, струм і безпека

У полі доступу до розетки зазвичай немає, тому за роботи на виїзді для операторів БПЛА надважливо мати із собою джерело автономного живлення. Розрахунок потрібних місткості та потужності зарядного пристрою здійснюють заздалегідь. Помилка на даному етапі обертається втратою дорогоцінного часу на позиції, зірваним завданням, а нерідко – навіть загрозою життю особового складу. В цій статті детально розберемо, якою має бути зарядка для дрона та як нею безпечно користуватися на передовій.

Які джерела живлення підійдуть для заряджання FPV-акумуляторів?

Вибір залежить від того, скільки бортів має обслуговувати зарядка і як довго триває вихід. Найпопулярніші варіанти живлення БПЛА в полі:

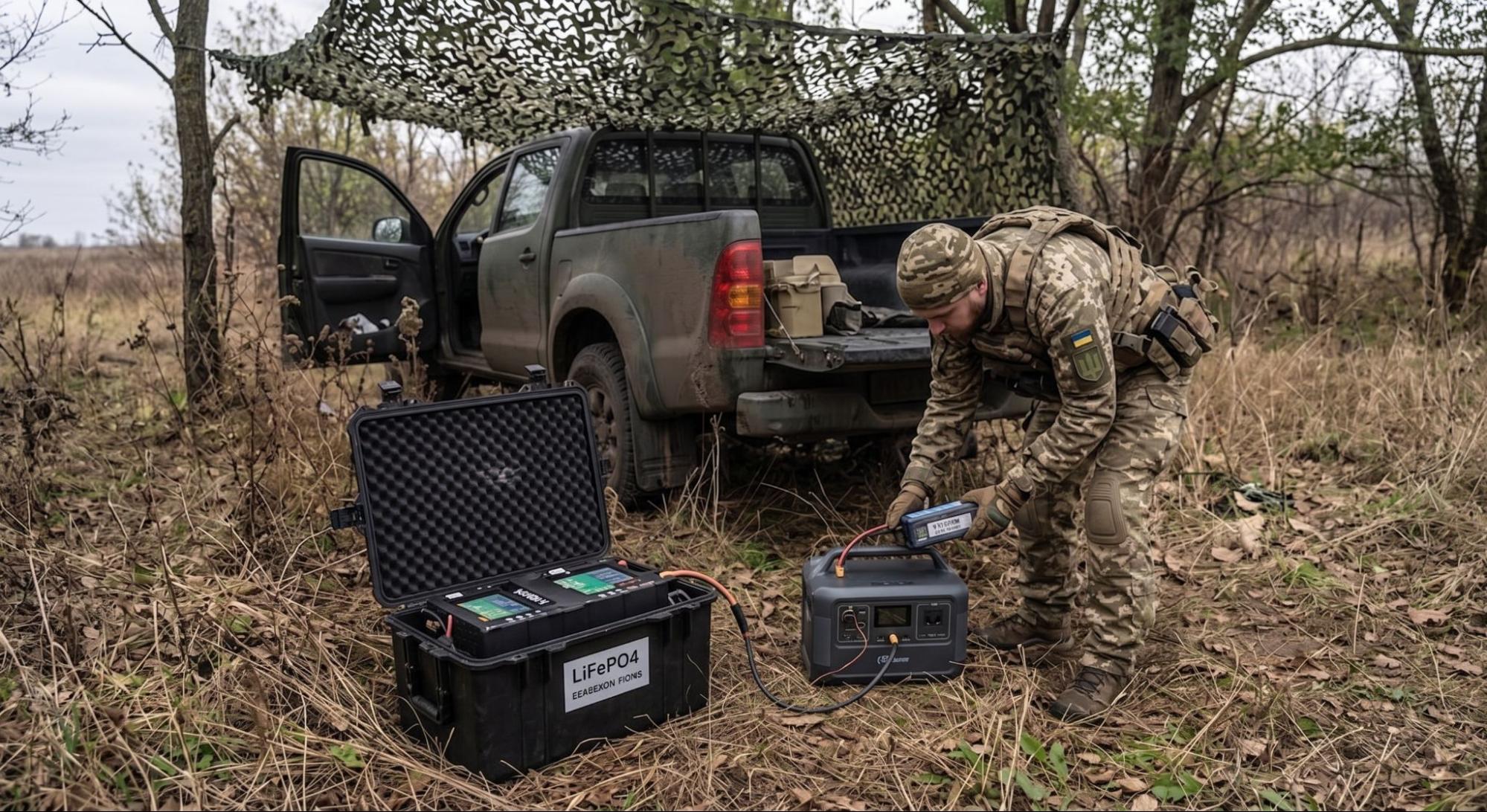

1. Портативні зарядні станції мають розетку 220 В, порти DC та вбудований інвертор. Станція зарядки квадрокоптера на 1000–2000 Вт·год закриває потреби малої групи з одним-двома коптерами протягом доби.
2. Автомобільна свинцево-кислотна батарея на 12 В живить дрон через DC-вхід безпосередньо з авто. Це найдешевший спосіб підзарядки, проте глибокий розряд батареї швидко псує її (через сульфатацію). Також за повної розрядки виникає ризик спалити стартер машини під час спроби запустити двигун.
3. Зовнішні акумуляторні збірки (LiFePO4) – цей варіант зарядки для дронів передбачає використання тягових батарей на 12 В або 24 В із платою керування (BMS). Такі акумулятори легші й стабільніші, ніж свинцеві, а також витримують понад 3000 циклів глибокого розряду, проте потребують підігріву під час заряджання на морозі.

Варто згадати й інверторні генератори. Вони доцільні, коли добова витрата енергії перевищує 3–5 кВт·год. Проте через шум і, відповідно, високий ризик демаскування позиції генератори здебільшого використовують в тилу.

Який зарядний пристрій потрібен для FPV-дрона?

Насамперед перевіряють сумісність із різними хімічними типами батарей (LiPo, LiHV, Li-ion, LiFe) дронів. Сучасні FPV-зарядники універсальні й мають вбудовані профілі під кожен із цих типів. Крім цього, варто враховувати:

1. Кількість комірок (S) – найдешевші FPV-дрони працюють на батареях 4S, а стандартні бойові та розвідувальні – на 6S. Таким чином, оптимальна зарядка на квадрокоптер має підтримувати діапазон 1–6S. За використання, враховуючи важкі борти краще вибирати до 8S.
2. Потужність – 100 Вт вистачає для зарядки однієї 6S-батареї дрона. Якщо зарядка для FPV буде живити декілька коптерів одночасно, варто вибирати модель на 300–600 Вт і більше. Запас за потужністю закладайте щонайменше 20% понад паспортне значення, інакше станція під час живлення «піде» в захист.
3. Балансирне заряджання передбачає вирівнювання напруги в кожній комірці батареї дрона. Без цього акумулятор коптера швидко псується, а також зростає ризик пожежі. Що вищий струм балансування, то краще.
4. Кількість каналів – пристрої з 2–4 незалежними виходами дають змогу одночасно заряджати кілька різних за параметрами батарей. Такі станції суттєво економлять час.
5. Тип роз'ємів – важливо мати кабель для зарядки квадрокоптера з перехідниками під різні слоти акумуляторів БПЛА (найпопулярніші – XT30, XT60, XT90).

Найпопулярнішими є двоканальні станції з широким діапазоном живлення. Наприклад, станція ISDT K4 в полі «розганяється» до 600 Вт на кожен із двох виходів та підтримує батареї 1–8S. Високий струм балансування тут (1,5 А) суттєво прискорює вирівнювання напруги в комірках. Такий зарядний пристрій для FPV підходить як для навчальних польотів на полігоні, так і для бойової роботи в полі.

Який струм встановлювати під час заряджання?

«Золотою серединою» вважають стандартний режим (1C). Тут використовується зарядний струм, який чисельно дорівнює місткості акумулятора (наприклад, для 1500 мА·год – це 1,5 А, а для 2200 мА·год – 2,2 А). Живлення триває понад годину, що забезпечує ідеальний баланс між швидкістю та збереженням ресурсу батареї.

Прискорений режим (2–5C) застосовують лише за нагальної потреби, оскільки під час такого поповнення енергії прискорюється знос акумулятора дрона. Форсована зарядка для батарей FPV передбачає кратне збільшення зарядного струму відносно місткості батареї на цифру, що стоїть перед буквою «C» в маркуванні режиму. Наприклад, 2С – це заряджання акумулятора на 1500 мА·год за 3 А.

Зимовий режим 0,5C використовують за температури нижче +5 °C. Тут струм живлення зменшують удвічі (приміром, для 1500 мА·год виставляють 0,75 А), оскільки на холоді зарядка акумулятора дрона відбувається за умов сповільнення хімічних реакцій. Високий ампераж банально буде руйнувати анод батареї.

На скільки вистачає заряду квадрокоптера?

Час роботи коптера у повітрі залежить від його маси, діаметра пропелерів і стилю пілотування. Орієнтовні значення тривалості автономної роботи дронів різних конфігурацій наведені у таблиці нижче.

Наведені цифри є приблизними: сильний вітер і мороз скорочують тривалість польоту на 20–30%. Оскільки поповнення енергії однієї батареї триває довше, ніж сам вихід на завдання, необхідно заздалегідь підготувати запасні акумулятори. В такому разі зарядка для квадрокоптера відновлюватиме розряджені батареї, поки дрон із вже готовим комплектом виконує політ.

Як організувати запас акумуляторів у польових умовах?

Вище вже згадувалося про чергування акумуляторів – одні в повітрі, інші на зарядці. Проте крім цього, існують й інші рекомендації, які допомагають належним чином організувати запас батарей в полі:

1. Розрахунок необхідної місткості з урахуванням втрат – один комплект 6S на 3000 мА·год дає близько 66 Вт·год енергії. Відповідно, для десяти циклів заряджання знадобиться 660 Вт·год нетто. З урахуванням втрат на нагрів та ККД пристрою (близько 15–20%) загальна потреба брутто становитиме близько 800 Вт·год.
2. Маркування – готові до роботи комплекти тримайте в окремій сумці або позначайте кольоровими стрічками – це допоможе уникнути плутанини.
3. Охолодження – одразу після посадки акумулятори дрона мають температуру близько 45–55°C. Водночас безпечна зарядка для ФПВ-батарей можлива за максимум 35°C.

Важливо вести журнал циклів живлення для кожного комплекту акумуляторів: після 150–200 зарядок ємність помітно просідає. Ба більше, варто мати запасні комплектуючі для дронів на випадок непередбачуваних ситуацій (наприклад, якщо під час заміни батарей оператор ненавмисне пошкодить суміжний вузол).

Що важливо для безпеки LiPo-акумуляторів?

Літій-полімерні (LiPo) елементи живлення дуже поширені, проте вони чутливі до умов експлуатації. Невірно підібрана зарядка акумулятора для квадрокоптера чи помилково вибраний режим може спричинити перегрів, здуття або навіть займання батареї. Нижче наведені ключові рекомендації щодо використання таких елементів живлення.

Не використовуйте здуті або пошкоджені батареї

Здуття означає газоутворення всередині корпусу, і процес цей незворотний. Такі акумулятори не підлягають відновленню. Це ж саме стосується проколотої чи пом'ятої батареї.

Контролюйте температуру

Робочий температурний діапазон більшості LiPo-батарей становить від 0 до +45 °C. Гарячий на дотик корпус сигналізує про надмірний струм під час заряджання або внутрішній дефект. Також небезпечною помилкою є зарядка ФПВ у закритому салоні авто влітку.

Перевіряйте стан проводів і роз'ємів

Зарядка для акумулятора дрона з обгорілим «гніздом», оплавленою ізоляцією чи надламаним балансирним шлейфом може спричинити коротке замикання. Тому необхідно регулярно оглядати зарядний пристрій – це займає всього декілька секунд.

Не залишайте батареї без нагляду під час заряджання

Займання акумулятора відбувається миттєво. Тому важливо заздалегідь знайти негорючу поверхню (бетон, метал, пісок) для розміщення батарей (подалі від пального). FPV-зарядка, встановлена у наметі на сухій траві, – це вкрай небезпечно.

Належні транспортування та зберігання

Для безпечного транспортування акумуляторів використовують ударостійкі кейси або вогнетривкі чохли (LiPo Bag). Для тривалого зберігання батареї обов'язково переводять у режим Storage (3,80–3,85 В на комірку). Залишати акумулятори повністю зарядженими надовго не можна – у такому стані вони деградують значно швидше.

Висновок

Лише належним чином організована система живлення та дотримання правил заряджання забезпечують безперебійну роботу БПЛА та безпеку підрозділу в польових умовах. Зарядний пристрій для акумуляторів FPV має підтримувати двоканальну зарядку. Розрахунок необхідної місткості автономного джерела необхідно виконувати з урахуванням втрат (брутто). Заряджання варто здійснювати за правильної температури й оптимального C-режиму.

Якісний зарядний пристрій для ФПВ можна замовити в Zelen Store. Ми пропонуємо виключно оригінальну продукцію з офіційною гарантією та доставкою Україною. За потреби звертайтесь до наших консультантів – вони допоможуть підібрати правильну модель станції на ваш бюджет.

FAQ

⚡ Чи можна заряджати FPV-акумулятори від автомобільного акумулятора?

Так, якщо пристрій має DC-вхід на 10–34 В. Двигун бажано тримати заведеним, інакше стартерна батарея авто розрядиться нижче безпечного порогу.

⚡ Скільки батарей варто брати на один виїзд?

Мінімум чотири на кожен борт, а для інтенсивної роботи – шість-вісім. Орієнтуйтеся на кількість вильотів, помножену на 1,5.

⚡ Чи можна одночасно заряджати кілька LiPo-акумуляторів?

Так, але це має бути багатоканальна зарядка для FPV-дрона або паралельна плата (тут акумулятори мають бути однакової місткості й близької напруги). Заряджати акумулятори з суттєвою різницею в заряді або ігнорувати балансирні шлейфи вкрай небезпечно.

⚡ Чому батарея швидко втрачає заряд?

Найчастіші причини – вичерпаний ресурс, мороз і підвищений внутрішній опір. Також агресивний стиль пілотування скорочує час роботи дрона майже вдвічі.

⚡ Чи можна використовувати акумулятор одразу після заряджання?

Краще дати батареям 10–15 хв на вирівнювання температури. Польова зарядка в спеку потребує довшої паузи, ніж узимку.

⚡ Як зрозуміти, що LiPo-батарею вже час замінити?

Ключові сигнали для списання – здуття корпусу, втрата понад 20% місткості, різке просідання напруги під навантаженням (нижче 3,3 В на комірку) та стійкий дисбаланс комірок (коли напруга між банками після балансування відрізняється більш ніж на 0,05–0,1 В). Такий акумулятор вважається аварійним, його виводять з експлуатації та відправляють на утилізацію.
