Політний стек Flight Stack SoloGood F405 60A 6S, BLS 8-bit, ESC-60A

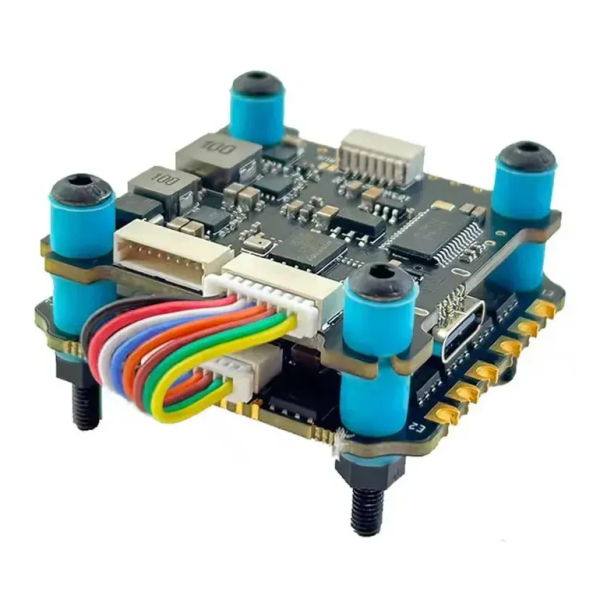

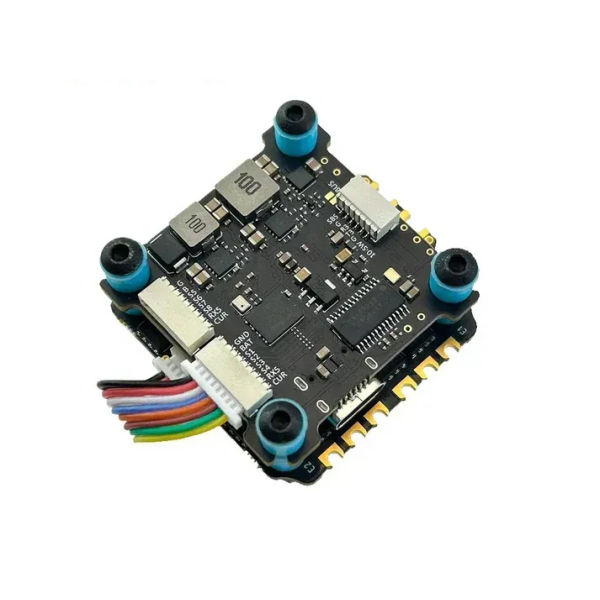

Політний стек SoloGood F405 60A 6S — комплект керуючої та силової електроніки для складання, ремонту або модернізації FPV-дрона. Він об'єднує польотний контролер на базі STM32F405 та 4-в-1 ESC із постійним струмом до 60 А на канал. Стек підтримує акумулятори 3–6S LiPo/Li-Ion і протоколи керування двигунами DShot300 та DShot600.

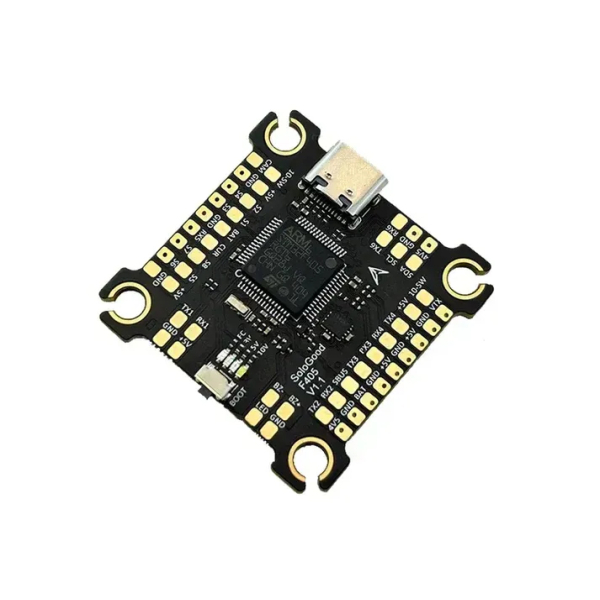

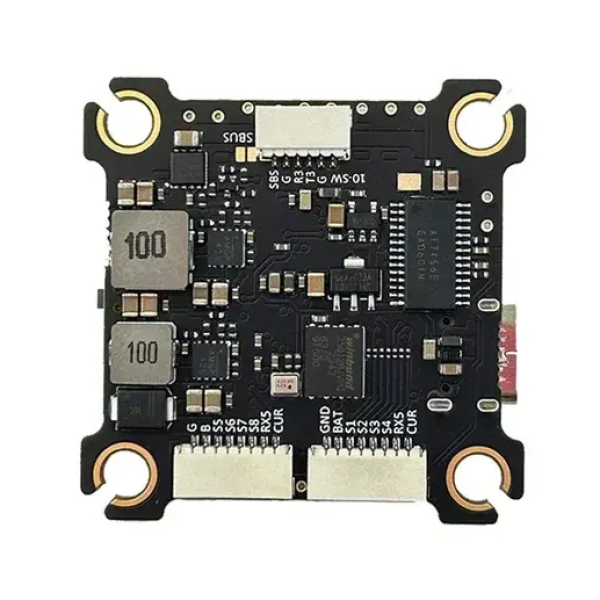

Стек FC+ESC оснащений гіроскопом ICM20689, пам'яттю Blackbox на 16 МБ та шістьма UART для підключення приймача, GPS та іншого периферійного обладнання. Дві лінії BEC — 5 В / 2 А і 10 В / 2 А — спрощують організацію живлення компонентів FPV-системи.

Характеристики стека контролера польоту SoloGood

Основні технічні характеристики моделі:

• тип пристрою: політний стек Flight Controller + 4-в-1 ESC;
• мікроконтролер: STM32F405;
• гіроскоп IMU: ICM20689;
• вбудована пам'ять Blackbox: 16 МБ;
• кількість UART: 6;

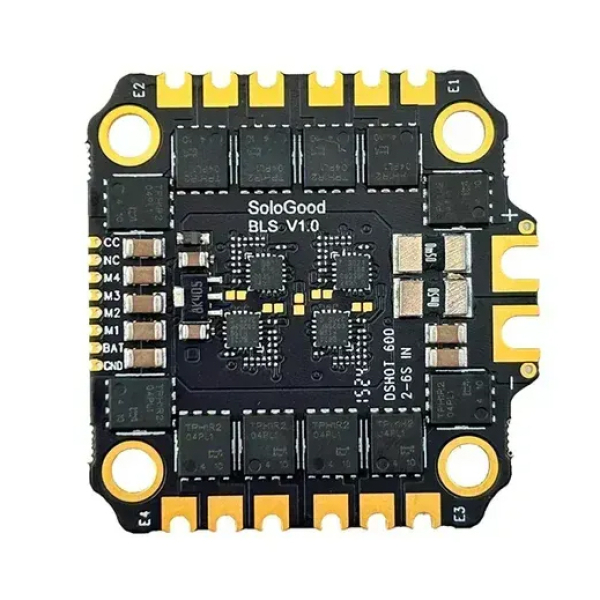

• ESC: 4-в-1, BLHeli-S 8-bit;
• постійний струм ESC: до 60 А на канал;
• піковий струм ESC: до 65 А на канал;
• протоколи ESC: DShot300 та DShot600;
• підтримувані акумулятори: 3–6S LiPo / Li-Ion;
• BEC: 5 В / 2 А та 10 В / 2 А;
• монтажний розмір: 30,5 × 30,5 мм, отвори M4.

Завдяки такій конфігурації політний стек 60A 6S можна використовувати в продуктивних FPV-збірках, якщо робочий струм моторів і решта компонентів відповідають допустимим параметрам ESC.

Переваги SoloGood F405 60A

Стек контролера польоту поєднує продуктивну керуючу плату та ESC із достатнім запасом за струмом для різних FPV-конфігурацій.

1. Продуктивний процесор STM32F405. Контролер забезпечує швидку обробку даних від гіроскопа, приймача та підключеної периферії.
2. ESC на 60 А. Регулятор розрахований на постійне навантаження до 60 А на канал із короткочасним піковим значенням до 65 А.
3. Шість UART. Наявність кількох послідовних портів спрощує одночасне підключення ELRS-приймача, GPS, телеметрії та інших модулів.
4. Підтримка живлення до 6S. Стек працює з поширеними LiPo та Li-Ion конфігураціями 3–6S.
5. Дві лінії BEC. Виходи 5 В і 10 В дозволяють організувати живлення різної периферії відповідно до її вимог.
6. Blackbox на 16 МБ. Вбудована пам'ять дає змогу записувати польотні логи для аналізу поведінки дрона та точнішого налаштування.
7. Поєднання цих характеристик робить стек практичним варіантом як для нової FPV-збірки, так і для заміни керуючої та силової електроніки на готовому апараті.

Для чого підходить стек FC+ESC SoloGood

SoloGood F405 60A орієнтований на FPV-квадрокоптери з живленням до 6S. Конкретна сумісність із рамою, двигунами та пропелерами визначається монтажними розмірами, споживаним струмом і конфігурацією конкретного борту.

Разом зі стеком можна використовувати такі компоненти з каталогу Zelen Store:

• Readytosky 3115 900KV Brushless Motor — безколекторний двигун із KV 900, який може застосовуватися у FPV-збірках на 6S за умови правильного підбору пропелера та перевірки фактичного струму під навантаженням;
• Приймач BetaFPV SuperD ELRS Diversity RX 2.4 ГГц — ExpressLRS-приймач із живленням 5 В і протоколом CRSF, який можна підключити до одного з UART польотного контролера;
• GPS-модуль MATEK M10Q-5883 GNSS + Compass — навігаційний модуль із підключенням GNSS через UART та компаса через I²C, розрахований на живлення 4–9 В;
• VTX ReadyToSky / RCMOY 1W 1.2G — аналоговий відеопередавач із діапазоном живлення 7–28 В, який може використовуватися як частина FPV-відеотракту.

Купити політний стек SoloGood F405 60A можна для складання FPV-дрона або оновлення наявної електроніки. Модель поєднує контролер STM32F405, ESC на 60 А, шість UART, Blackbox 16 МБ і підтримку акумуляторів до 6S.

Перед складанням системи потрібно окремо перевірити розпіновку, робочу напругу, максимальне споживання та вимоги до охолодження кожного компонента.

Комплектація SoloGood F405 60A

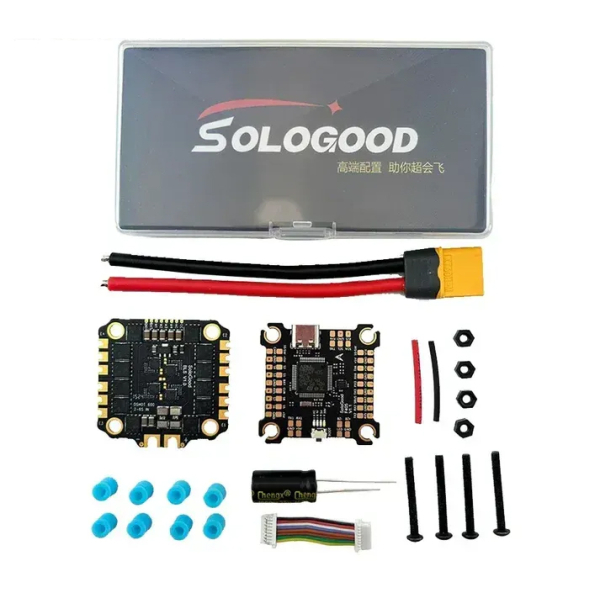

Типова комплектація включає польотний контролер SoloGood F405, 4-в-1 ESC BLS 60A, зовнішній конденсатор та необхідні з'єднувальні й монтажні елементи. Комплект розрахований на встановлення контролера та ESC одним стеком із монтажною схемою 30,5 × 30,5 мм.

Фактичний набір кабелів, кріплень та інших дрібних аксесуарів може відрізнятися залежно від партії постачання, тому перед встановленням рекомендується перевірити комплектацію конкретного товару.

Поширені питання про SoloGood F405 60A

⚡ Чи витримує ESC тривале навантаження на 6S без перегріву?

ESC підтримує роботу з акумуляторами до 6S та розрахований на постійний струм до 60 А на канал. Водночас відсутність перегріву не можна визначити лише за напругою батареї. Температура ESC залежить від фактичного струму моторів, пропелерів, ваги апарата, температури навколишнього середовища та циркуляції повітря всередині рами.

Для тривалої роботи під високим навантаженням важливо забезпечити достатнє охолодження та не використовувати пікові 65 А як постійний робочий режим.

⚡ Які двигуни рекомендовані під цей стек?

Мотори потрібно підбирати насамперед за робочою напругою та струмом. Для 6S-збірки двигун разом із вибраним пропелером не повинен систематично створювати навантаження понад 60 А на один канал ESC, а короткочасні піки мають залишатися в межах допустимого значення.

Для більших FPV-платформ одним із варіантів може бути Readytosky 3115 900KV. Однак остаточну сумісність потрібно визначати за таблицею тяги й струму конкретного мотора з конкретним пропелером, а не лише за показником KV.

⚡ Скільки вільних UART залишається на платі?

Польотний контролер має загалом 6 UART. Кількість вільних портів залежить від конфігурації дрона. Наприклад, ELRS-приймач зазвичай використовує один UART, а GPS — ще один.

Отже, до підключення периферії доступні шість UART, а фактична кількість вільних портів дорівнює загальній кількості мінус інтерфейси, вже зайняті приймачем, GPS, телеметрією, керуванням VTX та іншими послідовними пристроями.

⚡ Яка максимальна тривалість польоту на максимальному навантаженні?

Фіксованої тривалості польоту для самого стека немає. ESC 60 А визначає допустиме електричне навантаження, а не час роботи дрона. Тривалість польоту залежить від ємності та характеристик акумулятора, кількості й типу двигунів, пропелерів, загальної маси апарата та стилю польоту.

Для приблизного розрахунку потрібно використовувати середній фактичний струм усієї силової установки, а не максимальний струм ESC. Що ближче система постійно працює до граничного навантаження, то швидше розряджається акумулятор і тим важливішим стає ефективне охолодження силової частини.

Купити політний стек SoloGood F405 60A

Актуальна ціна на стек контролера польоту SoloGood вказана у картці товару Zelen Store. Перед тим як замовити стек FC+ESC, варто зіставити параметри ESC із моторами, пропелерами, акумулятором та периферійними модулями конкретної збірки.
