Відеопередавач (VTX) DEC1 D1 2.5W 5.8GHz L,X,S Band 64CH SMA (000008788)

DEC1 D1 2.5W 5.8GHz L/X/S Band 64CH — аналоговий VTX передавач для FPV-дронів та інших безпілотних платформ. Модель підтримує 64 канали в діапазонах L, X і S Band та чотири рівні потужності — 25, 500, 1000 і 2500 мВт. Така конфігурація дозволяє підібрати режим роботи відповідно до умов польоту, частотної сітки наземного приймача та вимог до відеолінку.

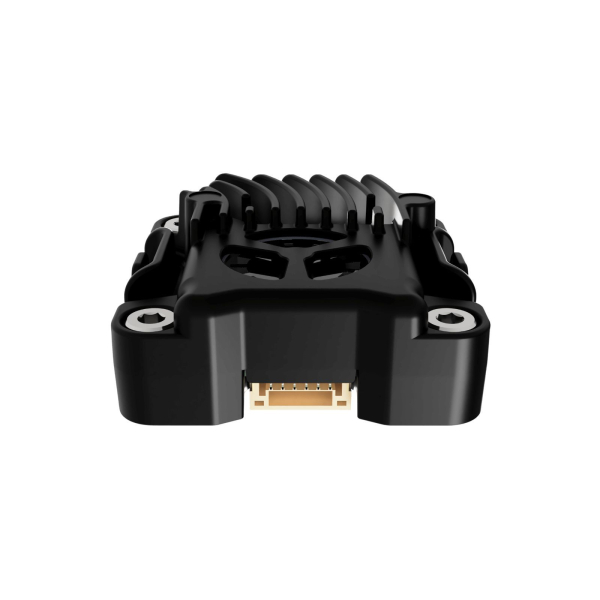

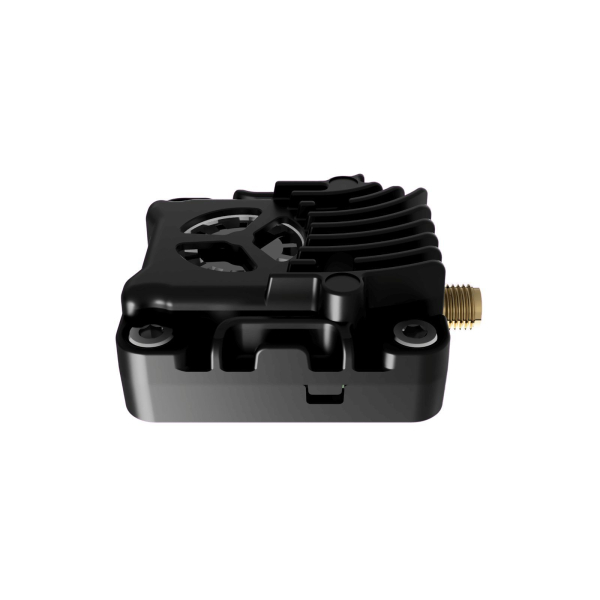

Передавач відеосигналу працює від джерела постійної напруги 9–26 В і оснащений стандартним антенним інтерфейсом SMA. Корпус розміром 39 × 39 × 16 мм виконує не лише захисну функцію, а й допомагає відводити тепло, що особливо важливо під час роботи на максимальній потужності 2,5 Вт.

Характеристики DEC1 D1 2.5W

Основні технічні параметри моделі:

• тип пристрою: аналоговий FPV-відеопередавач;
• виробник: DEC1;
• модель: D1 2.5W 5.8GHz L/X/S Band;
• робочий клас частот: 5,8 ГГц;
• підтримувані діапазони: L / X / S Band;
• кількість каналів: 64;
• рівні вихідної потужності: 25 / 500 / 1000 / 2500 мВт;
• максимальна вихідна потужність: 2,5 Вт;
• вхідна напруга: 9–26 В DC;
• антенний роз'єм: SMA;
• тип відеосистеми: аналогова;
• розміри корпусу: 39 × 39 × 16 мм;
• вага: 32 г.

Параметри живлення та рівні потужності варто враховувати під час вибору акумулятора, BEC, антени та наземного відеоприймача.

Переваги VTX передавача DEC1

DEC1 D1 орієнтований на FPV-збірки, де потрібна висока вихідна потужність і можливість вибирати робочий режим.

1. Максимальна потужність 2,5 Вт. Високий рівень RF-потужності дає значний запас для побудови аналогового відеоканалу за умови правильно підібраних антен і приймача.
2. Чотири режими потужності. Передавач можна перемикати між 25, 500, 1000 і 2500 мВт залежно від умов експлуатації.
3. Широка частотна сітка. Підтримка 64 каналів у L/X/S Band дає більше варіантів вибору робочої частоти.
4. Живлення 9–26 В. Модель можна інтегрувати в різні бортові системи через відповідне пряме живлення або стабілізатор.

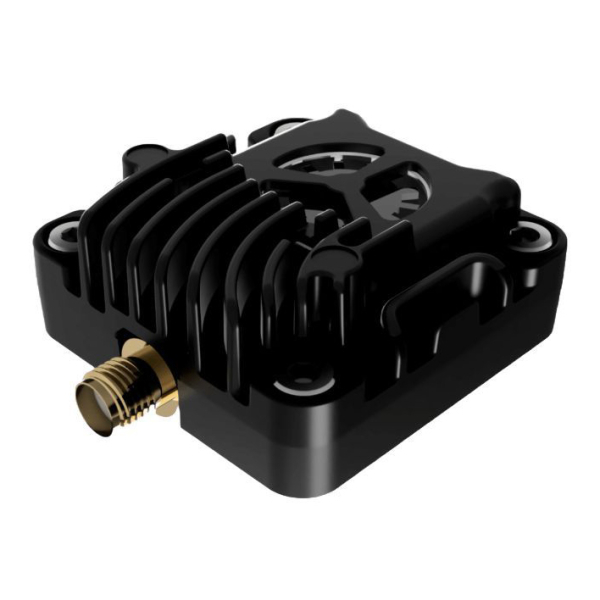

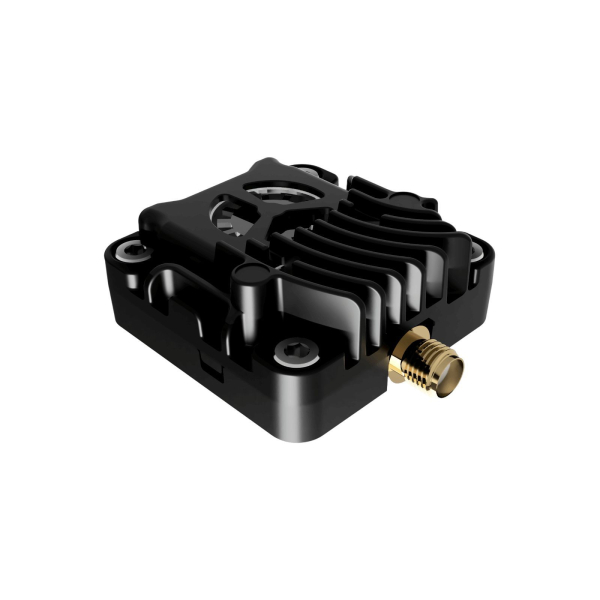

5. Стандартний SMA. Поширений формат антенного підключення спрощує підбір сумісної FPV-антени.

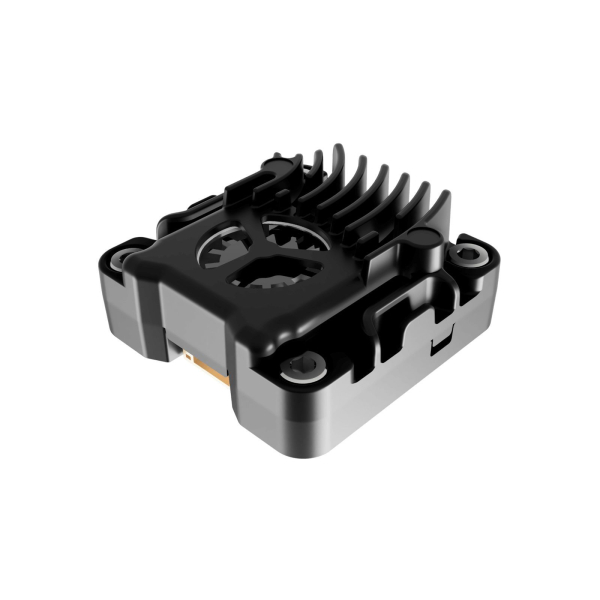

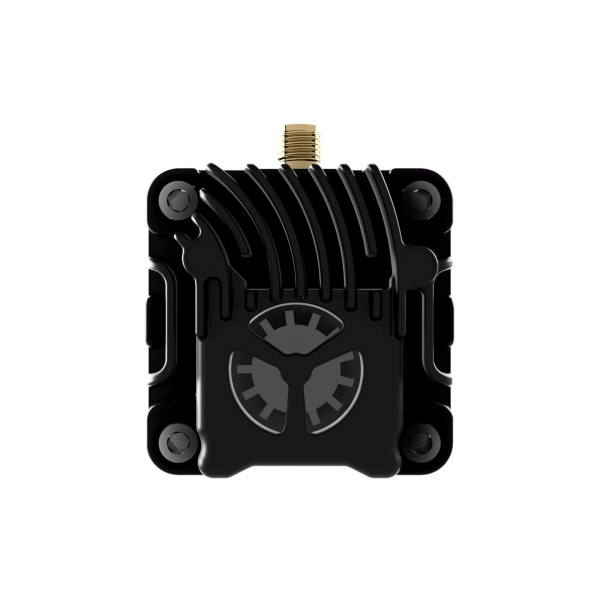

6. Металевий корпус із розвиненою поверхнею охолодження. Конструкція допомагає відводити тепло від силової частини VTX.

У результаті передавач відеосигналу підходить для кастомних аналогових FPV-систем, де потрібні висока потужність і гнучкий вибір частоти.

Для чого підходить DEC1 D1

DEC1 D1 можна використовувати в аналогових FPV-дронах, наземний відеоприймач яких підтримує відповідну частоту в діапазоні 5,8 ГГц. Під час модернізації готового дрона необхідно перевірити не лише частоту відеосистеми, а й доступне живлення, розміри VTX та спосіб встановлення антени.

З обладнання каталогу Zelen Store передавач можна поєднувати або використовувати з такими пристроями:

• відеоприймачем Skyzone SteadyView X 5.8GHz 48CH — VRX працює в діапазоні 5,3–6,0 ГГц, тому може приймати DEC1 D1 на частотах, що збігаються в обох частотних сітках;
• дроном FPV 10″ Astrix із денною камерою — платформа використовує аналоговий відеодіапазон 5,8 ГГц і акумулятор 6S, тому DEC1 D1 може розглядатися як компонент кастомної або сервісної конфігурації після перевірки розпіновки та конкретної частоти;
• дроном FPV 10″ Vortex Pro — платформа підтримує відеоканал 5,8 ГГц серед кількох доступних частот, тому VTX може використовуватися в сумісній 5,8-ГГц конфігурації;
• ретранслятором FPV 5.8 ГГц — пристрій працює з відеосигналом 5,8 ГГц і може бути частиною відповідно налаштованого аналогового FPV-тракту.

Купити ВТХ DEC1 D1 можна для складання або модернізації аналогової FPV-системи на 5,8 ГГц. Модель поєднує максимальну вихідну потужність 2,5 Вт, 64 канали, кілька рівнів потужності та живлення 9–26 В.

Для Skyzone та інших VRX недостатньо лише позначення «5,8 ГГц»: частота конкретного каналу передавача й приймача повинна збігатися.

Комплектація DEC1 D1

У продажу DEC1 D1 представлений як відеопередавач у металевому корпусі з SMA-антенним інтерфейсом. На доступних фото цієї моделі також зустрічаються кабель підключення, SMA-пігтейл і монтажні гвинти, однак точний склад комплекту конкретної партії на картці Zelen Store не деталізований.

Тому перед публікацією блоку комплектації або відправленням замовлення варто звірити фактичний набір у поточній партії. Це дозволить не обіцяти покупцю антену, пігтейл чи кріплення, якщо виробник змінив комплект поставки.

Поширені питання про DEC1 D1

⚡ Який тип антенного роз'єму SMA використовується?

У характеристиках DEC1 D1 зазначений стандартний роз'єм SMA. Це важливе уточнення, оскільки SMA і RP-SMA мають різну конструкцію центрального контакту та не повинні автоматично вважатися взаємозамінними.

При цьому виробник у доступній специфікації не уточнює окремо позначення SMA-Male або SMA-Female для конкретної ревізії. Тому перед купівлею антени варто звірити центральний контакт роз'єму на фактичному VTX або комплектному пігтейлі. Антену необхідно підключати до передавача до подачі живлення, особливо під час роботи на високій потужності.

⚡ Наскільки сильно передавач нагрівається на 2.5W?

На максимальній потужності 2500 мВт VTX створює значне теплове навантаження. Точну температуру корпусу DEC1 для цього режиму виробник у доступних характеристиках не заявляє, тому вказувати фіксовані 50, 70 або 90 °C як характеристику моделі некоректно.

Конструкція має масивний металевий корпус із ребрами, який допомагає відводити тепло. Проте тривала робота на 2,5 Вт без руху повітря, особливо на землі, буде нагрівати передавач сильніше, ніж під час польоту. Бажано забезпечувати вільну циркуляцію повітря та не затискати корпус теплоізоляційними матеріалами.

⚡ Чи є автоматичне зниження потужності при перегріві?

У доступних технічних даних DEC1 D1 не заявлена окрема функція автоматичного thermal power reduction, яка гарантовано знижує RF-потужність після досягнення певної температури. Тому розраховувати на неї як на штатний механізм захисту не варто.

Для контролю нагріву краще використовувати нижчий режим потужності під час налаштування на землі та переходити на 2,5 Вт лише тоді, коли це справді необхідно. Якщо термозахист є критичною вимогою, цю функцію слід додатково уточнити для конкретної апаратної ревізії.

⚡ Яке живлення потрібне передавачу від батареї?

Заявлений діапазон живлення DEC1 D1 становить 9–26 В DC. Це означає, що за напругою модуль можна використовувати в системах до 6S: повністю заряджений 6S LiPo має близько 25,2 В, що залишається нижче максимально допустимих 26 В.

Для прямого живлення практичними є 4S–6S системи. 3S також перебуває в допустимому діапазоні на більшій частині заряду, але біля глибокого розряду його напруга наближається до нижньої межі 9 В. 7S використовувати напряму не можна, оскільки повністю заряджений акумулятор має приблизно 29,4 В і перевищує допустиму вхідну напругу передавача.

Купити ВТХ DEC1 D1 2.5W у Zelen Store

Актуальна ціна на VTX передавач DEC1 D1 зазначена безпосередньо в картці Zelen Store. Перед замовленням варто перевірити частотну сумісність із VRX, тип SMA на конкретній партії, напругу бортової системи та відповідність антени обраному робочому каналу.
