Приймач BetaFPV SuperD ELRS Diversity RX 2.4 ГГц

BetaFPV SuperD ELRS Diversity RX 2.4 ГГц — компактний приймач ExpressLRS для FPV-дронів, літаків та інших RC-платформ, де важливі стабільність каналу керування та резервування прийому. Модель використовує архітектуру True Diversity: два незалежні RF-тракти та дві зовнішні антени дозволяють приймачу ефективніше працювати при зміні положення дрона та орієнтації антен.

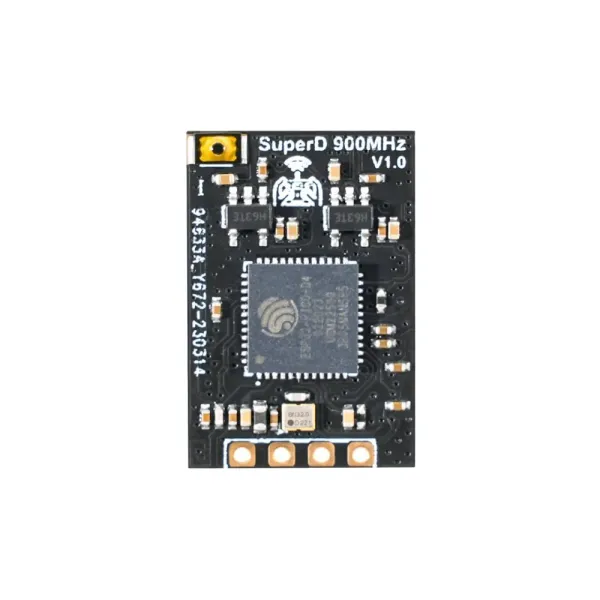

RX-модуль побудований на мікроконтролері ESP32-PICO-D4 і двох RF-чіпах Semtech SX1280/SX1281. Для зв'язку з польотним контролером використовується протокол CRSF, а потужність зворотної телеметрії сягає 100 мВт. Завдяки вазі лише 1,1 г без антен рознесений приймач можна інтегрувати навіть у збірки, де важливо мінімізувати масу бортової електроніки.

Характеристики BetaFPV SuperD ELRS

Основні технічні параметри приймача:

• тип пристрою: приймач ExpressLRS True Diversity;
• робочий діапазон: 2,4 ГГц ISM;
• мікроконтролер: ESP32-PICO-D4;
• RF-тракти: 2 × Semtech SX1280/SX1281;
• тип прийому: True Diversity із двома незалежними RF-ланцюгами;
• антени: 2 × зовнішні T-антени 2,4 ГГц;
• антенні роз'єми: U.FL;
• протокол підключення до польотного контролера: CRSF;
• напруга живлення: 5 В DC;
• потужність телеметрії: до 20 dBm, або 100 мВт;
• стабілізація частоти: TCXO;
• підтримка прошивки: ExpressLRS;
• бездротове налаштування та оновлення: Wi-Fi;
• розміри плати: 22 × 14 мм;
• вага без антен: приблизно 1,1 г.

Поєднання двох RF-трактів, двох антен і TCXO робить SuperD орієнтованим насамперед на FPV-системи, де стабільність радіолінку важливіша за мінімально можливий розмір приймача.

Переваги RX-модуля BetaFPV SuperD

Рознесений приймач відрізняється від простих ELRS RX не лише кількістю антен, а й повноцінною двоканальною архітектурою прийому.

1. True Diversity. Два незалежні RF-приймальні тракти одночасно контролюють сигнал, що підвищує стійкість зв'язку при зміні положення та орієнтації дрона.
2. Дві зовнішні антени. Правильне рознесення антен зменшує ймовірність одночасного потрапляння обох у несприятливе положення щодо передавача.
3. Телеметрія до 100 мВт. Приймач може передавати дані назад на сумісний ELRS-пульт або TX-модуль.
4. TCXO. Температурно-компенсований генератор допомагає підтримувати стабільність робочої частоти за зміни температури електроніки та навколишнього середовища.
5. Підтримка Wi-Fi. Прошивку та частину параметрів ExpressLRS можна оновлювати без демонтажу RX із дрона.
6. Невелика маса. Плата важить близько 1,1 г без антен, тому додаткове резервування радіоканалу майже не збільшує вагу FPV-збірки.

Для отримання максимальної користі від True Diversity важливо правильно встановити обидві антени та не розміщувати їх впритул одна до одної.

Для чого підходить BetaFPV SuperD ELRS Diversity RX

BetaFPV SuperD призначений для FPV-квадрокоптерів, long-range платформ, літаків та інших моделей, обладнаних польотним контролером із вільним UART. Приймач потребує стабілізованого живлення 5 В і підключається до контролера через CRSF.

З обладнання каталогу Zelen Store RX-модуль можна використовувати з такими пристроями:

• пульт керування RadioMaster Boxer ExpressLRS — вбудований передавач ExpressLRS 2.4 ГГц дозволяє безпосередньо працювати з SuperD після прив'язки та узгодження версій ELRS;
• передавач RadioMaster Nomad Dual 1W Gemini Xrossband ExpressLRS — підтримує ExpressLRS 2.4 ГГц і може працювати із SuperD у відповідному однодіапазонному режимі;
• політний стек SoloGood F405 60A 6S — має BEC 5 В / 2 А та UART, тому приймач можна підключити до контролера через CRSF;
• політний стек SoloGood FC SB-F405-V1 + ESC SB-BLS-55A — також має стабілізовану лінію 5 В і UART для інтеграції ELRS-приймача.

Купити приймач BetaFPV SuperD ELRS Diversity RX 2.4 ГГц у Zelen Store можна для складання або модернізації FPV-системи на ExpressLRS. RX-модуль поєднує True Diversity, два RF-чіпи, дві зовнішні антени, TCXO та телеметрію потужністю до 100 мВт.

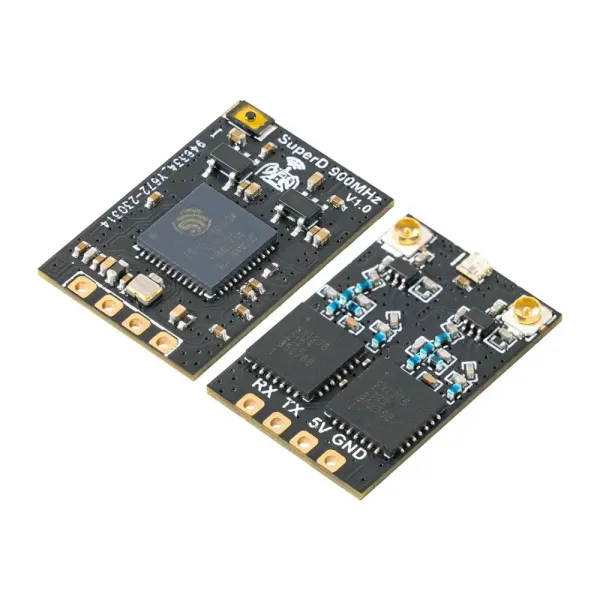

Під час монтажу TX приймача підключається до RX вибраного UART польотного контролера, а RX — до TX. У Betaflight або INAV для відповідного порту потрібно активувати Serial RX і вибрати CRSF як протокол приймача.

Комплектація BetaFPV SuperD ELRS

У стандартну комплектацію версії 2.4 ГГц входять приймач BetaFPV SuperD Diversity RX, дві T-подібні антени 2.4 ГГц, 4-контактний роз'єм, 4-жильний кабель підключення, інструкція та дві термоусаджувальні трубки.

Комплект дозволяє одразу підготувати RX-модуль до монтажу, але спосіб фіксації на конкретній рамі потрібно вибирати відповідно до доступного місця та компонування електроніки.

Поширені питання про BetaFPV SuperD

⚡ Чи можна оновити прошивку приймача через Wi-Fi?

Так. SuperD побудований на ESP32 та підтримує оновлення ExpressLRS через Wi-Fi. Приймач можна перевести в Wi-Fi-режим, підключитися до створеної ним мережі та відкрити ExpressLRS Web UI для завантаження сумісної прошивки.

Також підтримуються інші способи оновлення, зокрема Betaflight Passthrough. Перед прошиванням потрібно правильно вибрати hardware target BetaFPV SuperD 2.4 GHz і врахувати сумісність основних версій ExpressLRS на RX та TX.

⚡ Яка максимальна дальність зв'язку в чистому полі?

BETAFPV не заявляє для SuperD гарантовану максимальну дальність у кілометрах. Точна дистанція залежить не лише від RX-модуля, а й від потужності передавача, packet rate, типу та положення антен, висоти польоту, прямої видимості та рівня радіоперешкод.

ExpressLRS 2.4 ГГц здатний працювати на багатокілометрових дистанціях у сприятливих умовах, однак використовувати теоретичний або рекордний показник як гарантовану дальність конкретної FPV-збірки некоректно. Для SuperD перевагою є насамперед True Diversity, який допомагає підтримувати стабільний Link Quality за зміни орієнтації дрона.

⚡ Наскільки приймач чутливий до перешкод від VTX?

SuperD працює на 2.4 ГГц, тому VTX в іншому частотному діапазоні, наприклад 5.8 ГГц, не працює безпосередньо на тій самій частоті. Проте потужний відеопередавач, його гармоніки, неякісне живлення або занадто близьке розташування антен можуть погіршувати умови роботи бортового RX.

Тому антени приймача бажано розносити між собою та встановлювати на відстані від VTX і його антени. Також не слід затискати антени ELRS між карбоновими елементами рами. Після складання корисно перевірити RSSI dBm і Link Quality на мінімальній потужності передавача перед першим польотом.

⚡ Чи передає приймач телеметрію назад на пульт?

Так. BetaFPV SuperD підтримує двосторонній зв'язок ExpressLRS і має телеметричний передавач потужністю до 100 мВт. Через нього на сумісну радіоапаратуру можуть повертатися дані, які приймач отримує через CRSF від польотного контролера.

Набір доступних параметрів залежить від налаштувань FC та прошивки. Це можуть бути, наприклад, RSSI/LQ, напруга акумулятора, GPS-дані та інша підтримувана телеметрія. Частота передавання телеметрії також залежить від установленого telemetry ratio в ExpressLRS.

Купити BetaFPV SuperD ELRS 2.4 ГГц

Актуальна ціна на рознесений приймач BetaFPV SuperD вказана у картці товару. Перед тим як замовити RX-модуль, варто перевірити робочий діапазон TX, версію ExpressLRS, наявність вільного UART і стабілізованого живлення 5 В на польотному контролері.
