GPS модуль для дрона Foxeer M10Q-250 GNSS, 25X25X8mm, 12грам, компас QMC5883

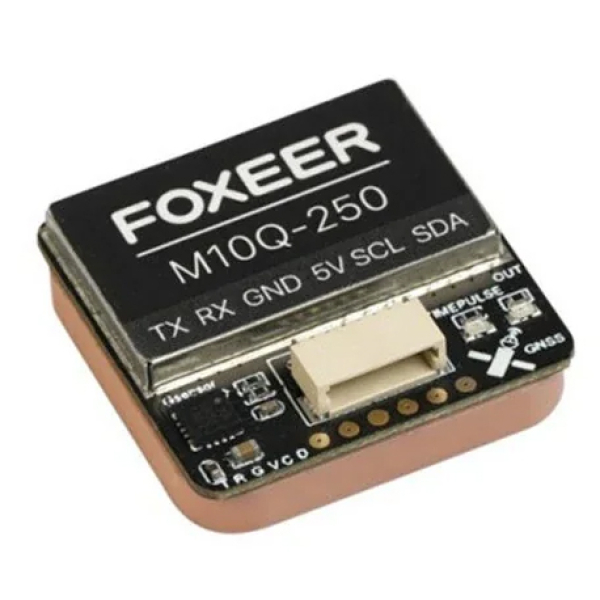

Foxeer GPS M10Q-250 — компактний навігаційний модуль для FPV-дронів та інших безпілотних платформ, який поєднує GNSS-приймач на базі чипа M10 10-го покоління та магнітний компас QMC5883. Він призначений для визначення координат, швидкості та напрямку руху, а також для реалізації навігаційних функцій, доступних у прошивці польотного контролера.

Модель підтримує основні супутникові системи GPS, GLONASS, Galileo та BeiDou, а також QZSS і SBAS. Керамічна антена забезпечує стабільний прийом сигналу за правильного розташування на рамі, а частота оновлення до 10 Гц дає змогу оперативно передавати польотному контролеру актуальні навігаційні дані.

Завдяки розмірам 25 × 25 × 8 мм і вазі 12 г Foxeer M10 GPS добре підходить для середніх і великих FPV-збірок, де важливі точне позиціонування та наявність окремого компаса.

Характеристики Foxeer GPS M10Q-250

Основні технічні параметри GNSS-модуля:

• тип пристрою: GPS/GNSS-модуль із компасом;
• навігаційний чип: M10 10-го покоління;
• підтримувані системи: GPS L1, GLONASS L1, BeiDou B1, Galileo, QZSS L1 та SBAS L1;
• кількість каналів: 72;
• компас: QMC5883;
• антена: керамічна;
• робоча напруга: 5 В;
• швидкість передавання даних: 115200 біт/с;
• протоколи: NMEA та UBLOX;
• частота оновлення: 1–10 Гц, стандартне значення — 10 Гц;
• точність визначення швидкості: до 0,05 м/с;
• горизонтальна точність позиціонування: до 1,5 м у сприятливих умовах на відкритій місцевості;
• чутливість під час відстеження сигналу: до −166 дБм;
• робоча температура: від −40 до +85 °C;

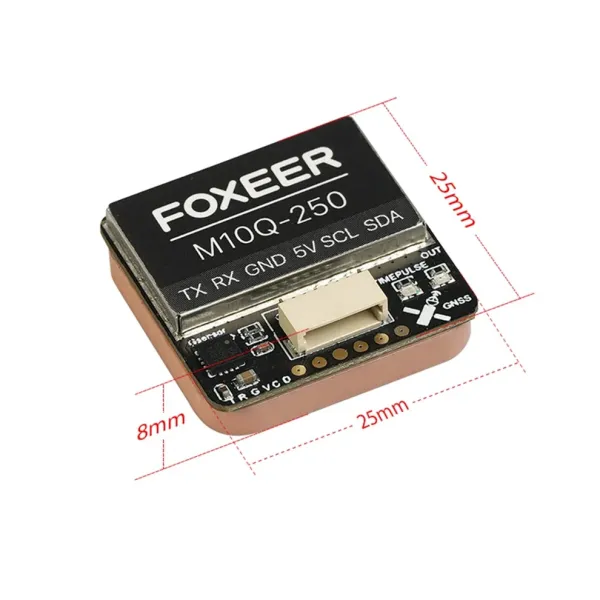

• розміри: 25 × 25 × 8 мм;
• вага: 12 г.

Таке поєднання параметрів робить модуль придатним як для модернізації готового FPV-дрона, так і для встановлення в нову самостійну збірку.

Переваги Foxeer M10 GPS

Навігаційний модуль має кілька особливостей, важливих для FPV-платформ.

1. Підтримка кількох GNSS-систем. Чип M10 може працювати із сигналами різних супутникових угруповань, що збільшує кількість доступних супутників і покращує доступність позиціонування.
2. Вбудований компас QMC5883. Окрім координат, модуль дає змогу отримувати дані про напрямок руху за умови підтримки магнітометра польотним контролером і прошивкою.
3. Частота оновлення до 10 Гц. GPS-приймач швидко передає актуальні навігаційні дані контролеру під час польоту.
4. Компактна конструкція. Плата 25 × 25 мм займає небагато місця та підходить для більшості середніх і великих FPV-платформ.
5. Підтримка NMEA та UBLOX. Поширені протоколи спрощують інтеграцію навігаційного модуля з сумісними польотними контролерами та програмним забезпеченням.

Для отримання стабільного сигналу GPS-модуль варто встановлювати керамічною антеною догори та якомога далі від джерел сильних електромагнітних перешкод.

Для чого підходить GNSS-модуль

Foxeer GPS M10Q-250 можна використовувати у FPV-дронах, далекобійних платформах та інших безпілотних системах із польотним контролером, що має вільний UART для GPS і, за необхідності використання компаса, інтерфейс I2C. Модуль може застосовуватися, зокрема, у таких збірках:

• політний стек SoloGood FC SB-F405-V1 + ESC SB-BLS-55A — контролер має кілька UART та може використовуватися як основа FPV-збірки з зовнішнім GPS;
• FPV-дрон Astrix 10″ з денною камерою — 10-дюймова платформа, на якій навігаційний модуль може використовуватися під час модернізації або побудови відповідної конфігурації;
• FPV-дрон Skyraze 7″ з денною камерою — компактніша FPV-платформа, для якої модуль можна розглядати як компонент навігаційної системи за наявності сумісного польотного контролера.

Якщо для FPV-дрона потрібен компактний GPS-приймач із компасом, Foxeer M10Q-250 поєднує багатосистемну GNSS-навігацію, чип нового покоління та QMC5883 в одному модулі. Пристрій підходить для ремонту, модернізації та самостійного складання безпілотних платформ із сумісним польотним контролером.

Перед встановленням необхідно перевірити розпіновку, наявність вільного UART та контактів SDA/SCL на конкретному польотному контролері. Сумісність готового дрона також залежить від його фактичної конфігурації та прошивки.

Комплектація

Базова комплектація включає GNSS-модуль Foxeer M10Q-250 із компасом QMC5883 — 1 шт. У деяких поставках модуль комплектується кабелем підключення, тому його наявність у конкретній партії рекомендується уточнити перед замовленням.

Поширені питання про Foxeer M10Q-250

⚡Чи можна підключити модуль без пайки, лише через готовий роз'єм?

Так, це можливо, якщо польотний контролер оснащений сумісним роз'ємом для GPS і його розпіновка відповідає модулю. Для роботи GPS використовуються лінії 5V, GND, TX і RX, а для компаса QMC5883 додатково потрібні SDA та SCL. Якщо роз'єм або порядок контактів не збігаються, знадобиться перепінування кабелю або пайка.

⚡Чи є в модуля світлодіодний індикатор стану фіксації супутників?

Для версії Foxeer M10Q-250 з компасом QMC5883 виробник у базовій специфікації не заявляє окрему функцію LED-індикації супутникової фіксації. Тому стан GPS-фіксації доцільно контролювати через польотний контролер, Betaflight, INAV або відповідні GPS-показники в OSD. Не слід плутати цю модель із Foxeer M10Q-250 V2, для якої опис індикації відрізняється.

⚡На якій відстані від електроніки з перешкодами варто монтувати модуль?

Foxeer не встановлює конкретної мінімальної відстані в сантиметрах. GPS-приймач рекомендується розміщувати настільки далеко від VTX, ESC, силових проводів, передавальних антен та інших джерел електромагнітних завад, наскільки дозволяє конструкція дрона. Керамічна антена повинна бути спрямована догори й мати максимально відкритий огляд неба. Для далекобійних збірок модуль часто виносять у задню або верхню частину рами.

⚡Скільки супутникових систем модуль здатний приймати одночасно?

Платформа M10 підтримує одночасний прийом до чотирьох основних GNSS-систем. Модуль працює з GPS, GLONASS, Galileo та BeiDou, а також підтримує QZSS і SBAS. Конкретна конфігурація супутникових систем залежить від налаштувань приймача та програмного забезпечення польотного контролера.
