Звичайна оптична камера для дрона ефективна лише за умови належного освітлення та видимості. Проте в полі працювати часто доводиться у густому диму, тумані чи навіть цілковитій темряві. Тут на допомогу приходить тепловізійна камера для FPV. Вона фіксує випромінювання, яке не здатне помітити людське око, чітко відображаючи силуети людей, замасковану техніку та будь-які інші джерела тепла на відстані сотні метрів.
Проте варто розуміти різницю між закупівлею окремих компонентів та придбанням комплексу. Наприклад, фабричний дрон з тепловізійною камерою та безпілотник із докупленим навісним модулем – це принципово різні рішення. Вони суттєво відрізняються за вартістю, специфікою функціонування, філософією використання. У цій статті ми детально проаналізуємо обидва варіанти, щоб ви могли вибрати оптимальний для власних завдань.
Що таке тепловізійна камера для FPV-дрона?
Це компактний пристрій, який фіксує інфрачервоне випромінювання об’єктів і трансформує його у теплове зображення. У результаті на дисплеї оператора відображається термограма з високим контрастом між «теплими» об'єктами та навколишнім середовищем. Камера-тепловізор для дрона працює незалежно від рівня освітлення чи видимості, тому відзначається однаково високою ефективністю як вдень, так і в глуху ніч.
Типовий тепловізійний модуль має роздільну здатність від 256×192 до 640×512 пікселів, частоту оновлення 50 Гц, важить 20–60 г і живиться від бортової мережі безпілотника у 5–12 вольт. В розділі каталогу Zelen Store, де представлені комплектуючі для дронів, такі модулі виділені в окрему категорію поруч із відеопередавачами, антенами тощо. Тому ви легко знайдете їх серед інших цифрових товарів нашого магазину.
Коли тепловізійна камера справді потрібна?
Існують методи застосування, в рамках яких інфрачервоне зображення дає вирішальну перевагу над звичайною денною оптикою. До таких варіантів використання належать:
- робота вночі та в сутінках (виявлення теплових об’єктів на місцевості, як-от людей, тварин, техніки з працюючим двигуном);
- виконання завдань за умов поганої видимості через дим, туман, опади чи пилові завіси;
- контроль периметра, будівель та інфраструктури (використовується тепловізійна камера для спостереження);
- операції пошуково-рятувального характеру, коли рахунок йде на хвилини.
Якщо ж безпілотник літає переважно вдень у хорошу погоду, вистачить і якісної традиційної оптики. Звичайна камера для дрона з зумом закриває абсолютну більшість задач з денної розвідки та знімання. До того ж така оптика коштує значно дешевше.
Чим тепловізійна камера відрізняється від готового тепловізійного дрона?

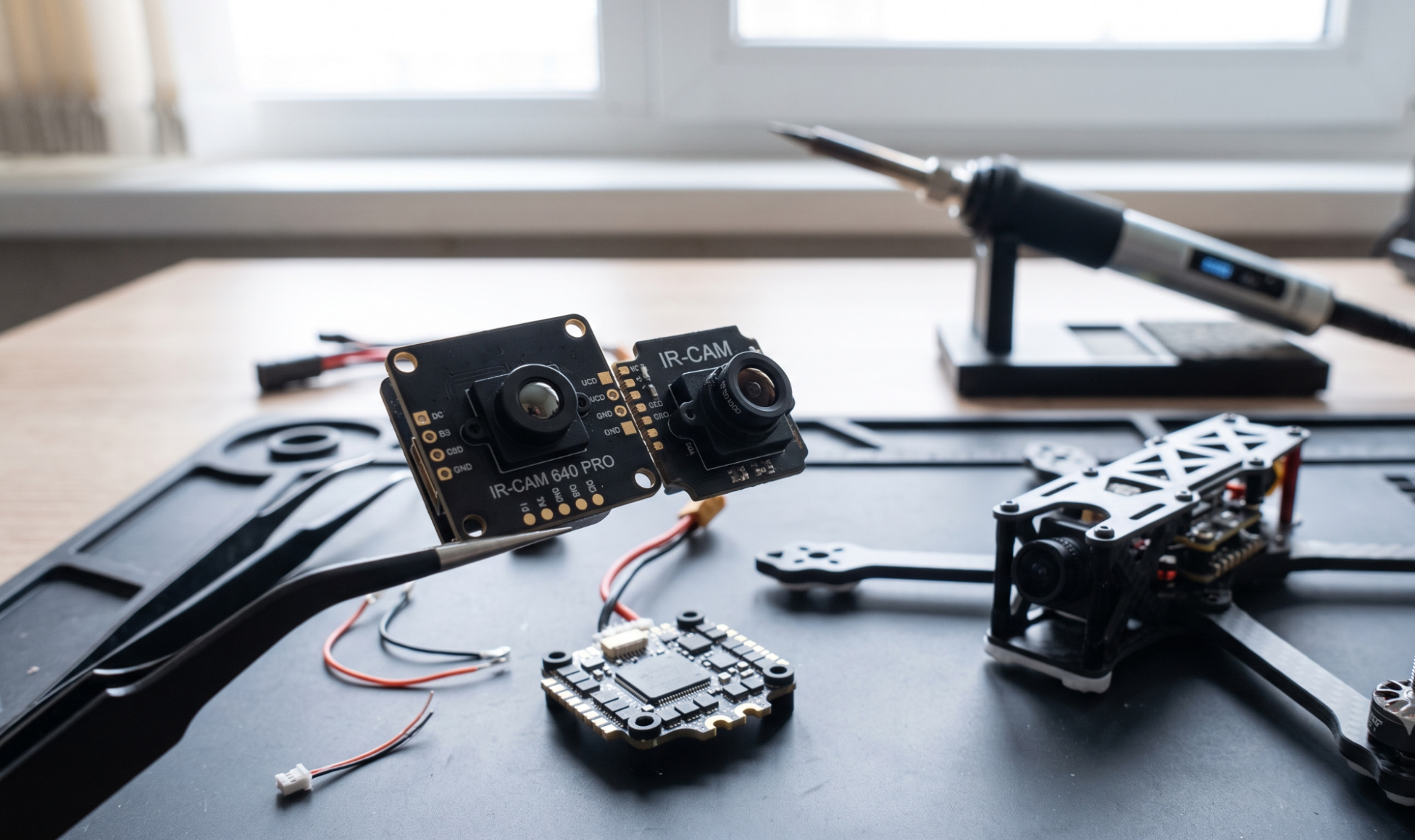

Окрема камера для дрона FPV потребує правильної інтеграції у вже готовий цифровий контур. Пристрій необхідно коректно комутувати з бортовою відеосистемою: найчастіше його роботу комбінують із класичною оптикою. Тут цифрові відеопередавачі VTX з камерою стають основою для передачі комбінованої картинки на окуляри чи пульт оператора. Звісно, такий підхід вимагає наявності базових навичок пайки та тонкого програмного налаштування польотного контролера.

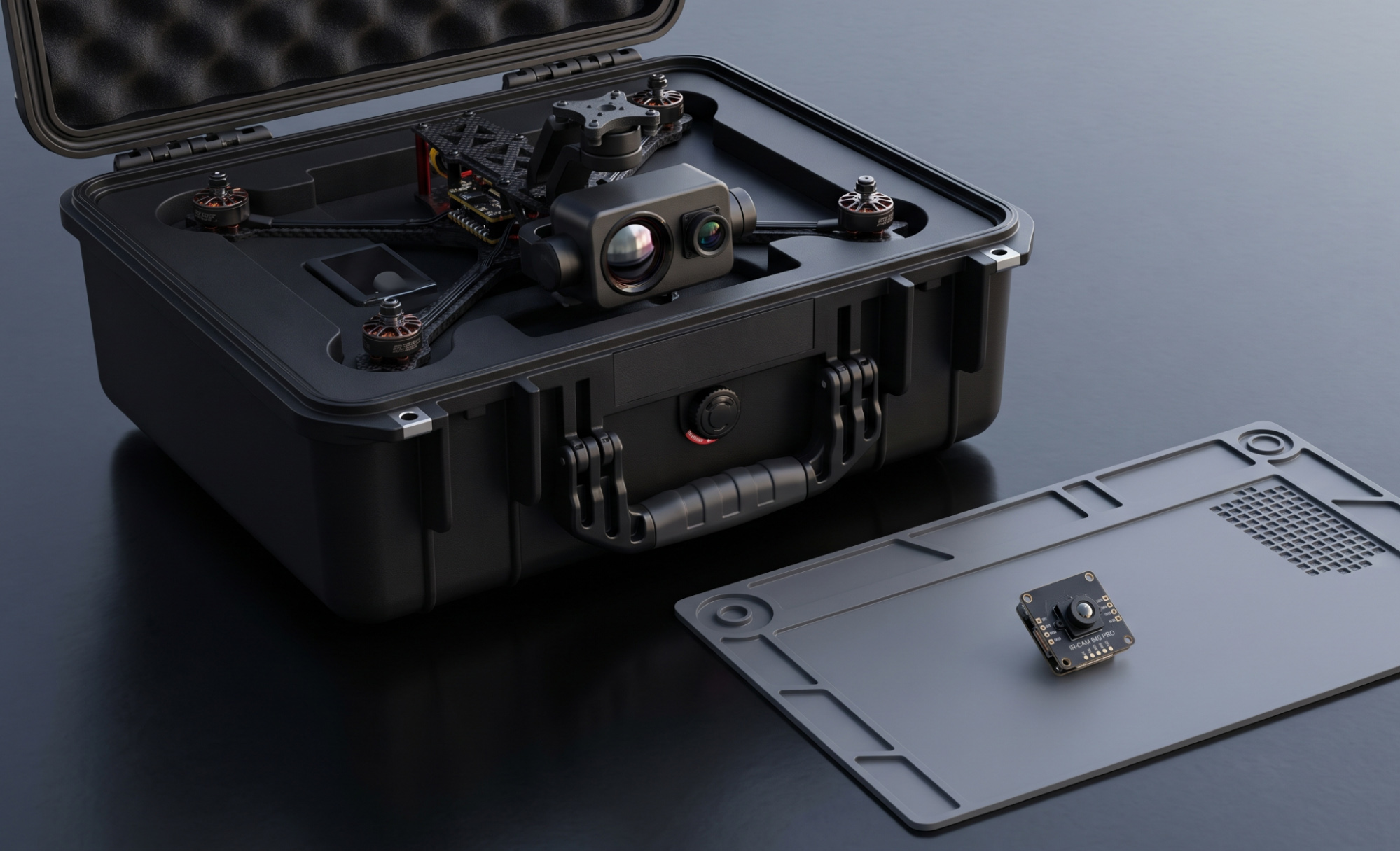

Зі свого боку, готовий коптер з тепловізійною камерою – це фабричний комплекс, де навісний тепловізор, стабілізуючий підвіс та система живлення вже ідеально інтегровані й налаштовані виробником. Головний мінус такого підходу – відсутність гнучкості, адже ви не можете самостійно вибрати чи замінити тепловізійний модуль. Ба більше, заводські збірки зазвичай коштують значно дорожче. Натомість готовий дрон з камерою для зйомки можна використовувати для виконання завдань одразу «з коробки».
Переваги окремої тепловізійної камери для FPV-дрона
Окремий модуль – це насамперед гнучкість. Ви самостійно вибираєте модель камери, вирішуєте, на яку платформу встановлювати пристрій і як конфігурувати систему. Головні плюси такого підходу:
- економія – купити камеру на дрон набагато дешевше, ніж придбати готовий тепловізійний коптер;
- змога підбору моделі під конкретні задачу й бюджет – від стандартного 256×192 до топового 640×512;
- простота заміни – за потреби модуль можна швидко переставити на новий борт;
- свобода компонування – зокрема, це стосується живлення та відеоканалів.
Окремий тепловізійний модуль для дрона – ідеальний вибір для команд, які збирають борти самостійно. Одна камера може пережити кілька платформ і, відповідно, багаторазово себе окупити.
Недоліки та обмеження такого рішення
Гнучкість має зворотний бік – відповідальність за інтеграцію лягає на вас. Окрема тепловізійна камера на FPV-дрон висуває певні вимоги до збірки. Про що варто пам'ятати:
- модуль не інтегрується із цифровим передавачем без адаптації;
- вага камери у 30–60 г скорочують час польоту безпілотника на 5–15%;
- живлення має бути стабілізованим, інакше на зображенні з'являться шуми;
- монтаж і юстування займають час, особливо якщо це перша збірка;
- якість картинки залежить від правильності роботи всього цифрового контуру, а не лише від тепловізійної камери.
Новачкам під час встановлення окремої камери не обійтися без кваліфікованої поради. За потреби звертайтесь до фахівців із Zelen Store – вони допоможуть підібрати сумісні компоненти та пояснять нюанси підключення.
На що звернути увагу під час вибору тепловізійної камери?
Характеристики модуля напряму визначають, що і на якій відстані ви побачите. Наприклад, бюджетна камера на дрон із роздільною здатністю 256×192 дає змогу помітити теплову ціль на дистанції до 100–150 м. Професійні ж матриці на 640×512 пікселів забезпечують чітку деталізацію об'єктів на відстані в кілометр і навіть більше. Що ще необхідно враховувати:
- частоту оновлення – для швидкого FPV-польоту потрібні 50 Гц, 25 Гц дають помітну затримку;
- кут огляду – широкий (понад 50°) підходить для пілотування, вузький – для деталізації;
- чутливість NETD – значення до 50 мК означає, що камера розпізнає різницю температур у 0,05 °C;
- вагу і габарити – відносно вантажності коптера;
- сумісність з відеосистемою – аналоговою чи цифровою;
- енергозабезпечення – тип живлення і допустимий діапазон напруги;
- рівень захисту IP – для польових умов важливі пило-, волого- та вібростійкість.
Асортимент навісних тепловізорів на Zelen Store враховує моделі з різними сенсорами та інтерфейсами. Таким чином, у профільному розділі магазину ви знайдете тепловізійні камери для FPV під різні відеосистеми та задачі. За появи будь-яких питань звертайтесь до наших консультантів.
Висновок
Тепловізійна камера для дрона потрібна тоді, коли звичайна оптика належним чином функціонувати не здатна: вночі, в диму чи тумані тощо. Встановлення окремого модуля на безпілотник – гнучке рішення, яке економить фінансові витрати. Готовий тепловізійний дрон, своєю чергою, можна використовувати «з коробки» для виконання завдань.
Тепловізійні камери вибирають залежно від задач, бюджету та навичок інтеграції цифрової техніки. Якщо вам потрібен надійний прилад нічного бачення для FPV-дрона, замовляйте його на zelen-store.com.ua! Наші консультанти підберуть модуль під вашу відеосистему, нададуть поради щодо монтажу та налаштування. Доставка товару Новою Поштою здійснюється коштом магазину.
FAQ
⚡ Чи можна встановити тепловізійну камеру на будь-який FPV-дрон?
Майже на будь-який, якщо дрону вистачає вантажності та є сумісна відеосистема. Головне – узгодити інтерфейс придбаної тепловізійної оптики для БПЛА з передавачем і забезпечити стабільне живлення.
⚡ Чим тепловізійна камера краща за звичайну FPV-камеру?
Тепловізор «бачить» тепло, а не світло, тому здатний працювати у повній темряві, диму, тумані. Звичайна камера для FPV-дрона за таких умов не показує нічого корисного.
⚡ Що краще купити: окрему камеру чи готовий тепловізійний дрон?
Якщо у вас уже є борт і навички збірки – окрема камера для ФПВ-дрона обійдеться в рази дешевше. За бажанням отримати рішення «з коробки» без налаштувань – купуйте готовий дрон.
⚡ Чи впливає тепловізійна камера на час польоту?
Так, додаткові 30–60 г ваги та енергоспоживання скорочують політ на 5–15%. На більшості бортів це некритично.
⚡ Яка роздільна здатність тепловізора потрібна для FPV-дрона?
Для ближніх задач достатньо 256×192, універсальний вибір – 384×288. Для спостереження в темряві на дистанціях понад 1 км краще брати 640×512.
⚡ Чи потрібне додаткове живлення для тепловізійної камери?
Більшість модулів живиться від бортових 5–12 В через стабілізатор. Окрема батарея не потрібна, але BEC із запасом за струмом – обов'язковий.
⚡ Чи працює тепловізор у дощ, туман або дим?
Так, значно краще за денну оптику, адже фіксує теплове випромінювання. Сильна злива дещо знижує дальність розпізнавання, але картинка залишається інформативною.
⚡ На що дивитися під час вибору тепловізійного модуля?
На роздільну здатність, частоту 25/50 Гц, чутливість NETD, вагу та сумісність з відеосистемою дрона. За потреби консультанти Zelen Store допоможуть звірити характеристики під ваш борт і уникнути помилок.
