Відеоприймач (VRX) Skyzone SteadyView X 5.8GHz 48CH L Band (STVX)

Skyzone SteadyView X 5.8GHz 48CH L Band (STVX) — аналоговий FPV-відеоприймач для отримання відеосигналу від бортового VTX та передавання зображення на FPV-окуляри або зовнішній монітор. Модель працює в діапазоні 5,3–6,0 ГГц, підтримує 48 каналів і використовує технологію SteadyView X для обробки сигналів із двох антен.

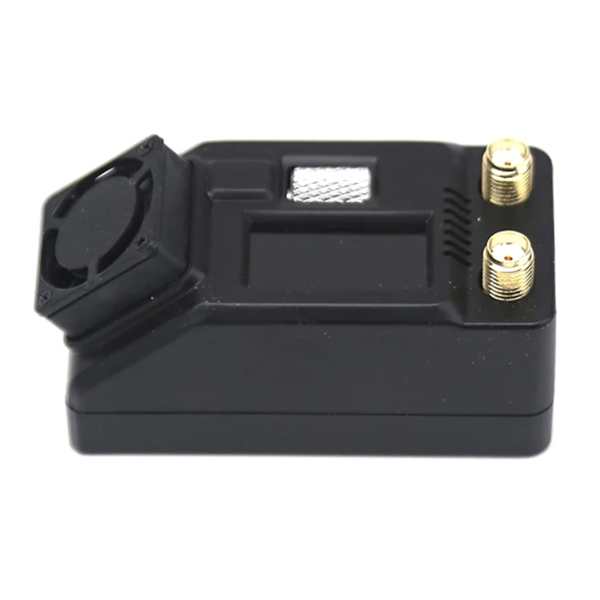

Приймач відеосигналу оснащений двома антенними входами SMA-K, кольоровим IPS-дисплеєм 0,96 дюйма та вузькосмуговим фільтром. Користувач може вибирати режими Mix1, Mix2, Mix3, Diversity або Single RX відповідно до умов прийому. Завдяки комплектному набору адаптерів пристрій можна встановлювати у сумісні FPV-окуляри або використовувати окремо як наземний VRX із монітором, що має аналоговий AV-вхід.

Характеристики Skyzone SteadyView X

Основні технічні параметри відеоприймача:

• тип пристрою: аналоговий FPV-відеоприймач;
• модель: Skyzone SteadyView X STVX;
• робочий діапазон: 5,3–6,0 ГГц;
• номінальний діапазон: 5,8 ГГц із підтримкою L/X Band;
• кількість каналів: 48;
• чутливість приймача: −98 dBm ±1 dBm;
• технологія прийому: SteadyView X із двома RF-трактами;
• режими: Mix1, Mix2, Mix3, Diversity та Single RX;
• вузькосмуговий фільтр: є;
• дисплей: 0,96-дюймовий кольоровий IPS LCD;
• антенні роз'єми: 2 × SMA-K, 50 Ом;
• відеовихід: аналоговий 1,0 Vp-p / 75 Ом;
• AV-вихід: 3,5 мм;
• USB: Type-C для живлення та оновлення прошивки;
• живлення: 6,5–26 В DC, сумісне з 2–6S LiPo;
• споживання при 12 В: приблизно 240 мА у стандартному режимі та близько 180 мА у Single RX;
• розміри: приблизно 65 × 32 × 32 мм;
• вага: близько 49 г.

Такі характеристики дозволяють використовувати відеоприймач Skyzone як у складі FPV-окулярів, так і як окремий елемент наземної аналогової відеосистеми.

Переваги відеоприймача Skyzone

SteadyView X орієнтований на ситуації, де стабільність аналогового відео має більше значення, ніж використання найпростішого одноканального VRX.

1. Подвійний приймальний тракт. SteadyView X обробляє сигнали від двох антен і може поєднувати їх для отримання стабільнішого зображення.
2. Кілька режимів прийому. Mix1, Mix2, Mix3, Diversity та Single RX дозволяють адаптувати роботу приймача до конкретної камери, VTX та умов ефіру.
3. Висока чутливість. Показник −98 dBm ±1 dBm забезпечує прийом слабких аналогових сигналів за умови правильно підібраних антен.
4. Вузькосмуговий фільтр. Narrow-Band Filter допомагає зменшити вплив сторонніх радіосигналів у складному електромагнітному середовищі.
5. Автоматичний пошук каналу. Приймач може просканувати доступний діапазон і перейти на канал із найсильнішим отриманим сигналом.
6. Універсальний формат використання. Модуль можна встановити у сумісні FPV-окуляри або підключити як наземний приймач до пристрою з аналоговим AV-входом.

Для максимально стабільного прийому бажано використовувати дві правильно підібрані антени та враховувати їхню поляризацію відповідно до антени бортового VTX.

Для чого підходить Skyzone SteadyView X

Приймач відеосигналу призначений для аналогових FPV-систем із VTX, що працюють на сумісних частотах у межах 5,3–6,0 ГГц. Його можна використовувати для польотів із FPV-окулярами, створення наземної станції або тестування аналогових відеопередавачів.

З обладнання каталогу Zelen Store відеоприймач можна використовувати з такими пристроями:

• відеопередавачем DEC1 D1 2.5W 5.8GHz L/X/S Band 64CH SMA — аналоговий VTX працює на 5,8 ГГц і має частотні канали, що потрапляють у робочий діапазон SteadyView X; перед використанням потрібно вибрати однакову частоту на VTX і VRX;
• дроном FPV 10 дюймів Astrix із денною камерою — у характеристиках платформи вказаний відеоканал 5,8 ГГц, тому SteadyView X може використовуватися для прийому аналогового відео за умови збігу частотної сітки встановленого VTX;
• дроном FPV 7 дюймів Skyraze з денною камерою — відеосистема дрона також працює в діапазоні 5,8 ГГц, що відповідає основному робочому діапазону приймача.

Відеоприймач Skyzone SteadyView X підійде для побудови аналогового FPV-відеотракту на 5,8 ГГц, модернізації сумісних окулярів або створення окремої наземної станції. Модель поєднує 48 каналів, подвійну систему прийому, чутливість −98 dBm, автоматичний пошук і кілька режимів обробки сигналу.

Для кожної конкретної FPV-системи необхідно перевірити не лише позначення «5,8 ГГц», а й фактичну частоту каналу. VTX і VRX повинні бути налаштовані на однакову частоту, інакше стабільне зображення не гарантується.

Комплектація Skyzone SteadyView X

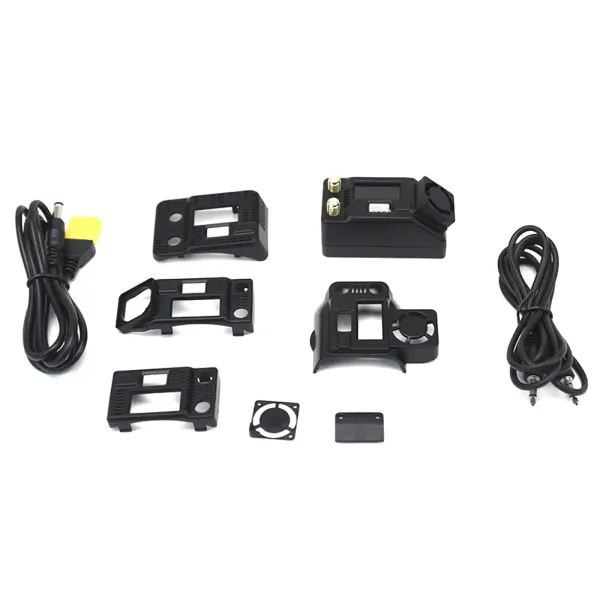

У стандартну комплектацію входять сам приймач Skyzone SteadyView X, кришка для встановлення у модульний відсік сумісних окулярів, комплект для використання як наземної станції, кабель живлення XT60–DC, кабель 3,5 мм для відеовиходу, спрямована RHCP patch-антена та всеспрямована антена.

Завдяки комплекту для наземної станції пристрій не обмежується використанням лише всередині FPV-окулярів: відеосигнал можна виводити на сумісний дисплей або окуляри з аналоговим AV-входом.

Поширені питання про Skyzone SteadyView X

⚡ У який відсік окулярів встановлюється приймач?

SteadyView X розрахований на модульний відсік сумісних аналогових FPV-окулярів. Виробник комплектує його кришками/адаптерами для серій Skyzone SKY04, EV300O та Cobra, а також для сумісного відсіку Fatshark.

Точний спосіб монтажу залежить від конкретної моделі окулярів. Якщо окуляри не мають сумісного модульного відсіку, SteadyView X можна використовувати окремо як наземну станцію та передавати аналогове відео через 3,5-мм AV-вихід на пристрій із відповідним AV-входом.

⚡ Чи підтримує приймач автоматичний пошук каналу?

Так. SteadyView X має функцію Auto Search. Для запуску пошуку потрібно відкрити меню сканування за допомогою колеса керування та активувати пошук.

Приймач сканує доступні канали й орієнтується на рівень RSSI, після чого вибирає канал із найсильнішим знайденим сигналом. За потреби частоту можна скоригувати вручну. Для найточнішого налаштування бажано знати фактичний канал бортового VTX, оскільки автоматичний пошук у насиченому ефірі може знайти інший сильний передавач.

⚡ Наскільки приймач чутливий до перешкод від Wi-Fi?

SteadyView X працює в діапазоні приблизно 5,3–6,0 ГГц, тому частина його частот розташована поблизу або перетинається з діапазонами, які можуть використовувати мережі Wi-Fi 5 ГГц. Потужна точка доступу, розташована поруч із приймачем або його антеною, потенційно може підвищувати рівень радіошуму на окремих каналах.

Для зменшення впливу сторонніх сигналів у SteadyView X використовується Narrow-Band Filter. Проте він не робить приймач повністю нечутливим до сильних перешкод. У складному ефірі доцільно вибрати чистіший FPV-канал, віддалити Wi-Fi-обладнання від приймальних антен та перевірити RSSI перед польотом.

⚡ Чи сумісний приймач із цифровими (HD) системами?

Ні, SteadyView X сам по собі не декодує цифрові FPV-сигнали DJI, Walksnail Avatar або HDZero. Це аналоговий відеоприймач, призначений для прийому аналогового відео в діапазоні 5,8 ГГц.

Те, що цифрова система також може використовувати частоту близько 5,8 ГГц, не робить її сумісною зі SteadyView X — формат передавання сигналу принципово відрізняється. Наприклад, цифрова Walksnail Avatar потребує власного сумісного VRX або FPV-окулярів.

Водночас SteadyView X у деяких конфігураціях можна використовувати разом із цифровими окулярами, якщо вони мають аналоговий AV-вхід або підтримують встановлення аналогового RX-модуля. У такому випадку він додає окулярам можливість приймати аналогові FPV-системи, але не перетворюється на цифровий HD-приймач.
