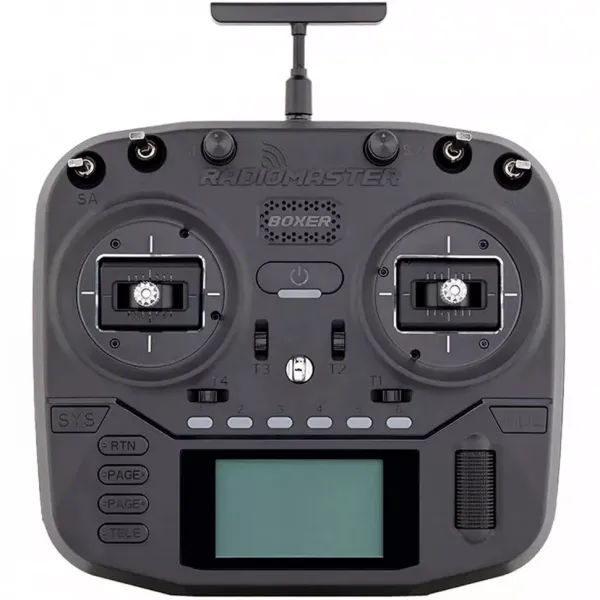

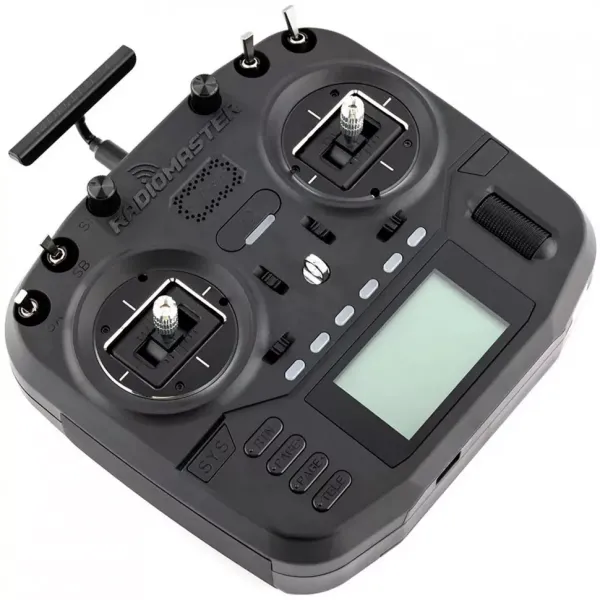

Пульт керування RadioMaster Boxer ExpressLRS (HP0157.0043-M2)

RadioMaster Boxer ExpressLRS HP0157.0043-M2 — компактна радіоапаратура для керування FPV-дронами, літаками та іншими RC-моделями. Версія оснащена вбудованим модулем ExpressLRS 2.4 ГГц із максимальною потужністю до 1 Вт, повнорозмірними стиками Hall Gimbal 4.0 та операційною системою EdgeTX.

Пульт РадіоМастер Боксер підтримує до 16 каналів керування та високу частоту оновлення ELRS, що дозволяє налаштовувати його як для стандартних FPV-збірок, так і для моделей із великою кількістю додаткових функцій. Стандартний JR-відсік дає змогу встановлювати зовнішні RF-модулі, якщо потрібно перейти на інший частотний діапазон або використовувати інший сумісний радіопротокол.

Характеристики RadioMaster Boxer M2

Основні технічні параметри апаратури керування:

• модель: RadioMaster Boxer Radio Controller M2;
• артикул: HP0157.0043-M2;
• версія RF-модуля: ExpressLRS 2.4 ГГц;
• робочий діапазон: 2,400–2,480 ГГц;
• максимальна потужність внутрішнього ELRS-модуля: до 30 dBm, або 1 Вт у відповідному регіональному режимі;
• кількість каналів: до 16, залежно від конфігурації приймача та ExpressLRS;
• максимальна частота оновлення внутрішнього ELRS-модуля: до 1000 Гц;
• процесор апаратури: STM32F407VGT6;
• прошивка пульта: EdgeTX;
• стики: повнорозмірні Hall Gimbal 4.0;
• дисплей: монохромний LCD 128 × 64;
• зовнішній модульний відсік: стандартний JR;
• живлення: 2 × 18650 Li-Ion або 2S LiPo, 6,6–8,4 В;
• підтримувана батарея підвищеної ємності: 2S 6200 mAh;

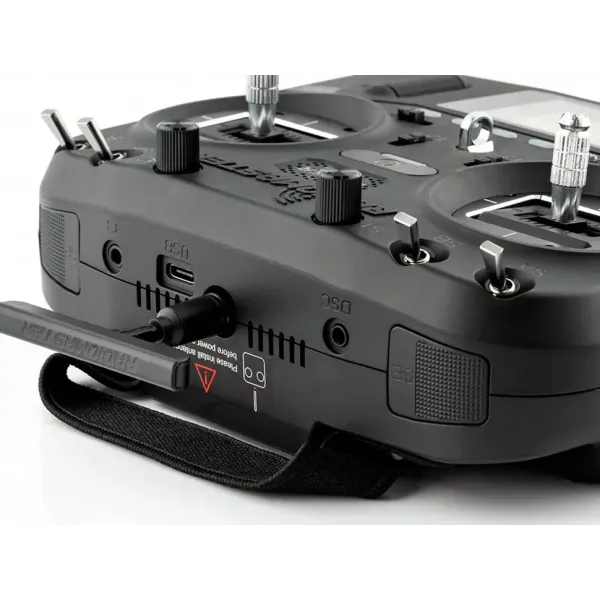

• заряджання: USB Type-C із підтримкою QC3.0 до 2 А;
• охолодження внутрішнього ELRS-модуля: активне, з вентилятором;

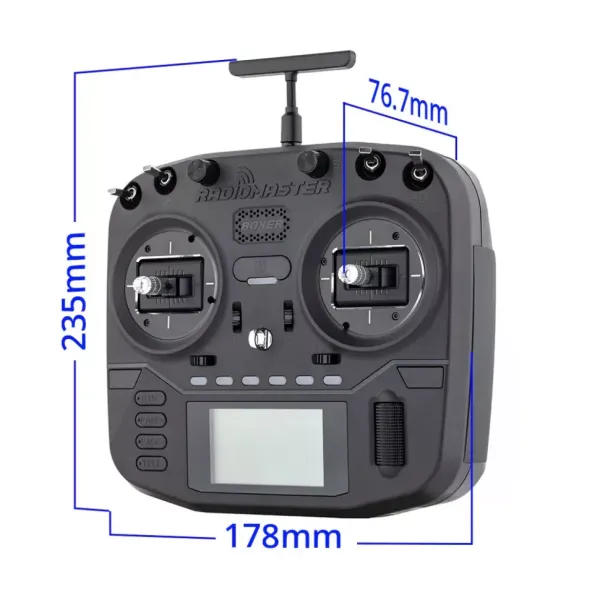

• розміри: приблизно 235 × 178 × 77 мм;
• вага пульта: близько 532,5 г без урахування додаткових аксесуарів.

Доступна RF-потужність повинна відповідати регіональним налаштуванням і чинним вимогам до використання радіочастот.

Переваги пульта РадіоМастер Боксер

RadioMaster Boxer створений як універсальна апаратура керування, яка поєднує повнорозмірні органи керування з відносно компактним корпусом.

1. Вбудований ExpressLRS 2.4 ГГц. Пульт можна безпосередньо використовувати з сумісними ELRS-приймачами без встановлення окремого зовнішнього RF-модуля.
2. Потужність до 1 Вт. Внутрішній модуль має значний запас RF-потужності для різних сценаріїв FPV-керування за умови дотримання регіональних обмежень.
3. Повнорозмірні Hall Gimbal 4.0. Безконтактні датчики Холла забезпечують точне зчитування положення стіків і не використовують механічний потенціометр для визначення їхнього положення.
4. Підтримка EdgeTX. Система дозволяє гнучко налаштовувати канали, мікси, перемикачі, телеметрію, попередження та окремі профілі для різних моделей.
5. Стандартний JR-відсік. За потреби можна підключити зовнішній передавальний модуль і розширити частотні та протокольні можливості апаратури.

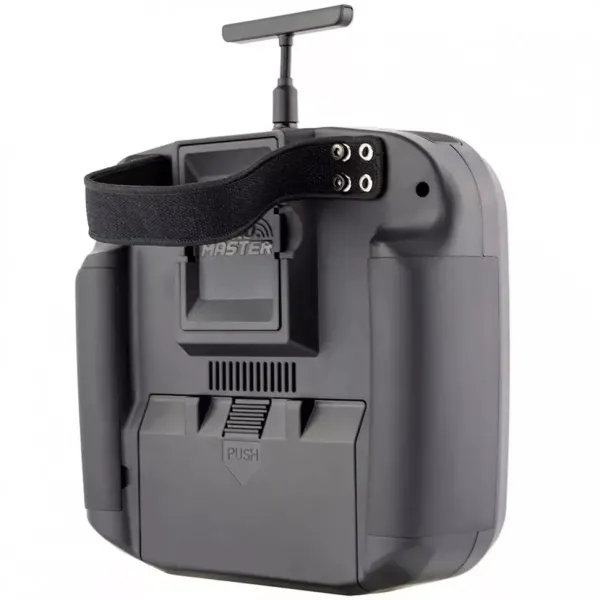

6. Великий батарейний відсік. Корпус підтримує 2S акумулятор ємністю до 6200 mAh, що дає змогу отримати тривалий час автономної роботи.

Таке оснащення робить Boxer практичним варіантом як для повсякденних FPV-польотів, так і для складніших конфігурацій із зовнішніми радіомодулями.

Для чого підходить RadioMaster Boxer ExpressLRS

Апаратура керування орієнтована на моделі, обладнані сумісними ExpressLRS-приймачами. Вбудований ELRS 2.4 ГГц можна використовувати без зовнішнього модуля, а JR-відсік дозволяє розширювати можливості пульта за допомогою окремого RF-передавача.

З обладнання каталогу Zelen Store разом із RadioMaster Boxer можна використовувати:

• приймач BetaFPV SuperD ELRS Diversity RX 2.4 ГГц — працює в ExpressLRS 2.4 ГГц і може безпосередньо зв'язуватися з внутрішнім ELRS-модулем Boxer після правильного налаштування та прив'язки;
• передавач RadioMaster Nomad Dual 1W Gemini Xrossband ExpressLRS — зовнішній RF-модуль, який можна використовувати з JR-відсіком Boxer для роботи з 2,4 ГГц, Sub-GHz та сумісними Gemini Xrossband приймачами.

Якщо потрібно пульт RadioMaster Boxer купити для FPV-системи на ExpressLRS, версія HP0157.0043-M2 пропонує вбудований ELRS 2.4 ГГц до 1 Вт, 16 каналів, Hall Gimbal 4.0, EdgeTX та можливість встановлення зовнішнього JR-модуля.

Перед використанням приймача або зовнішнього модуля варто перевірити версію ExpressLRS, regulatory domain і параметри конкретної моделі. Якщо налаштування виконується вперше, RadioMaster Boxer інструкція та документація EdgeTX допоможуть правильно призначити канали, перемикачі, телеметрію та RF-параметри.

Комплектація RadioMaster Boxer

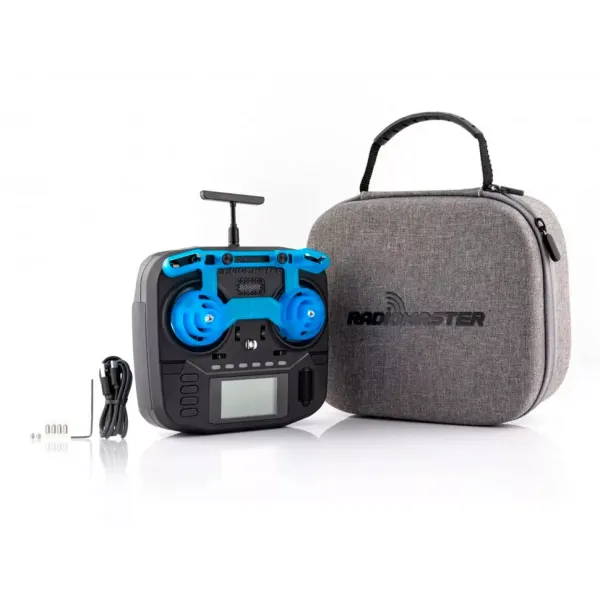

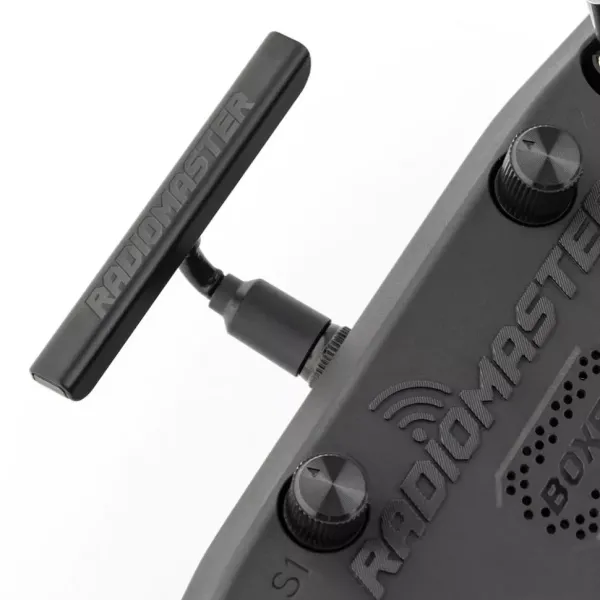

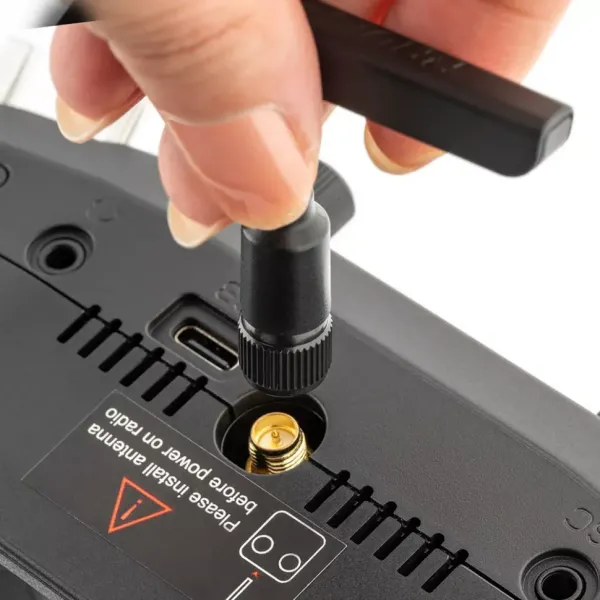

Стандартна комплектація RadioMaster Boxer M2 включає пульт керування, регульовану знімну T-подібну антену, фірмовий захисний кейс, захист стіків та комплект додаткових аксесуарів для налаштування апаратури.

Акумулятори в стандартний комплект не входять. Для живлення можна використовувати дві відповідні Li-Ion 18650 або сумісний 2S LiPo-акумулятор у межах допустимого діапазону 6,6–8,4 В.

Поширені питання про RadioMaster Boxer

⚡ Скільки каналів керування підтримує пульт?

RadioMaster Boxer підтримує до 16 каналів. Фактична кількість доступних каналів і спосіб їх передавання залежать від налаштувань ExpressLRS, вибраного packet rate, switch mode та можливостей приймача.

Для FPV-дрона частина каналів зазвичай використовується для керування газом, креном, тангажем і рисканням, а інші можна призначити на arm/disarm, режими польоту, бузер, керування камерою та інші функції.

⚡ Чи є відсік для зовнішнього модуля передавача?

Так. RadioMaster Boxer має стандартний JR-сумісний модульний відсік. Він дозволяє використовувати зовнішні RF-модулі, якщо можливостей штатного ExpressLRS 2.4 ГГц недостатньо або потрібен інший частотний діапазон.

Наприклад, встановлення RadioMaster Nomad дозволяє розширити конфігурацію до dual-band ExpressLRS із підтримкою 2,4 ГГц та Sub-GHz. Перед підключенням потрібно перевірити сумісність зовнішнього модуля, його живлення та налаштування EdgeTX.

⚡ Скільки годин роботи забезпечує акумулятор пульта?

Час автономної роботи залежить від установленого акумулятора, RF-потужності, яскравості підсвічування, використання зовнішнього модуля та інших налаштувань.

RadioMaster заявляє до 20 годин роботи при використанні сумісного 2S акумулятора ємністю 6200 mAh. З двома акумуляторами 18650 меншої сумарної ємності автономність буде відповідно нижчою. Робота внутрішнього ELRS-модуля на високій потужності також збільшує споживання енергії.

⚡ Чи є захист від випадкового натискання arm/disarm?

Окремої апаратної кнопки arm/disarm із механічним блокуванням у Boxer немає, оскільки користувач сам призначає потрібний фізичний перемикач у EdgeTX та налаштуваннях польотного контролера.

Для захисту від випадкового запуску можна призначити arming на відповідний двопозиційний перемикач і ввімкнути в EdgeTX передстартову перевірку положення перемикачів. Якщо під час увімкнення пульта arm-перемикач перебуває не в заданому безпечному положенні, EdgeTX може показати візуальне й звукове попередження.

Крім того, в ExpressLRS підтримується окрема логіка arming через Channel 5 або налаштований Arm Switch залежно від версії прошивки. Остаточну безпеку визначає правильне налаштування самого пульта та польотного контролера, тому перед підключенням живлення до дрона варто обов'язково перевірити положення газу й arm-перемикача.

RadioMaster Boxer для FPV-дронів

Актуальна ціна на апаратуру керування RadioMaster Boxer вказана у картці товару Zelen Store. Перед замовленням варто визначити тип приймача, необхідний частотний діапазон і формат живлення пульта, а для початкового налаштування використовувати RadioMaster Boxer інструкцію та актуальну документацію ExpressLRS.
