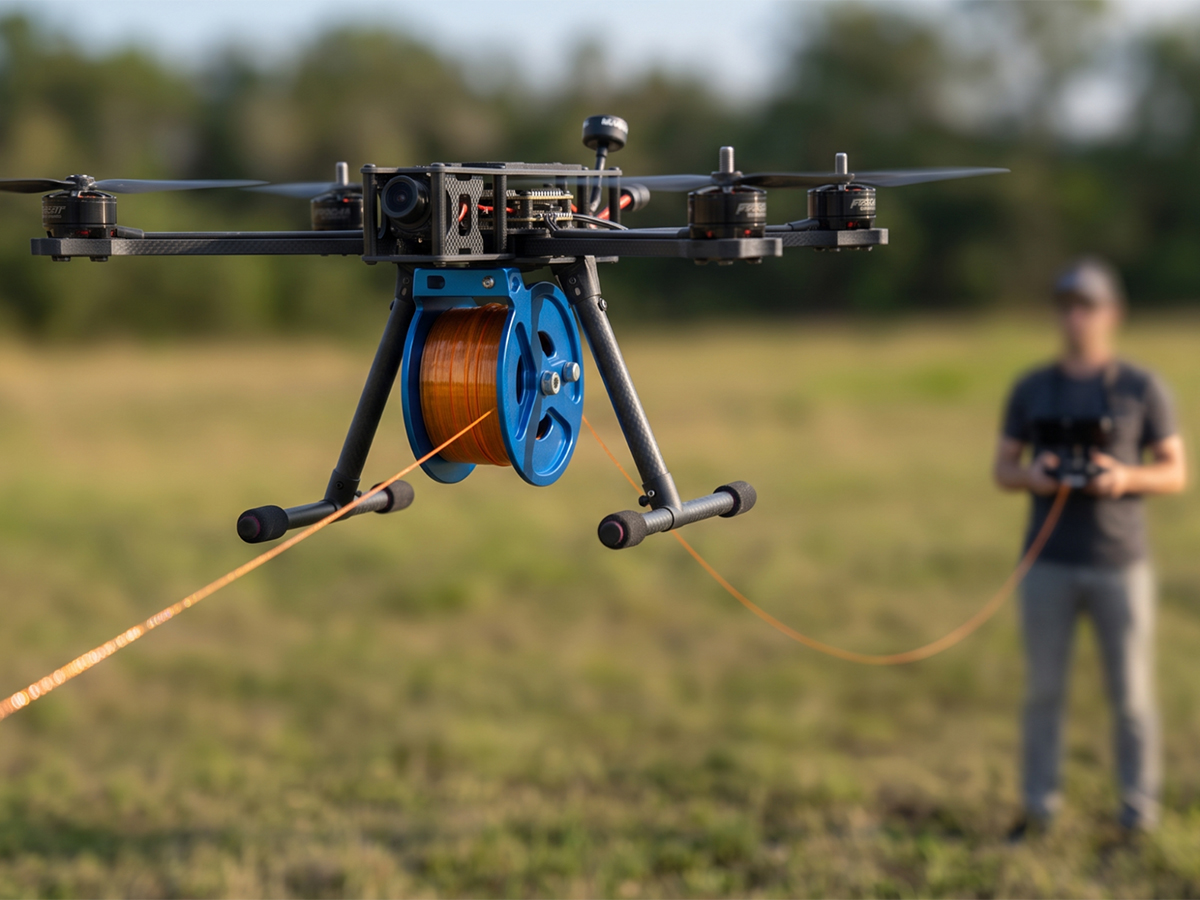

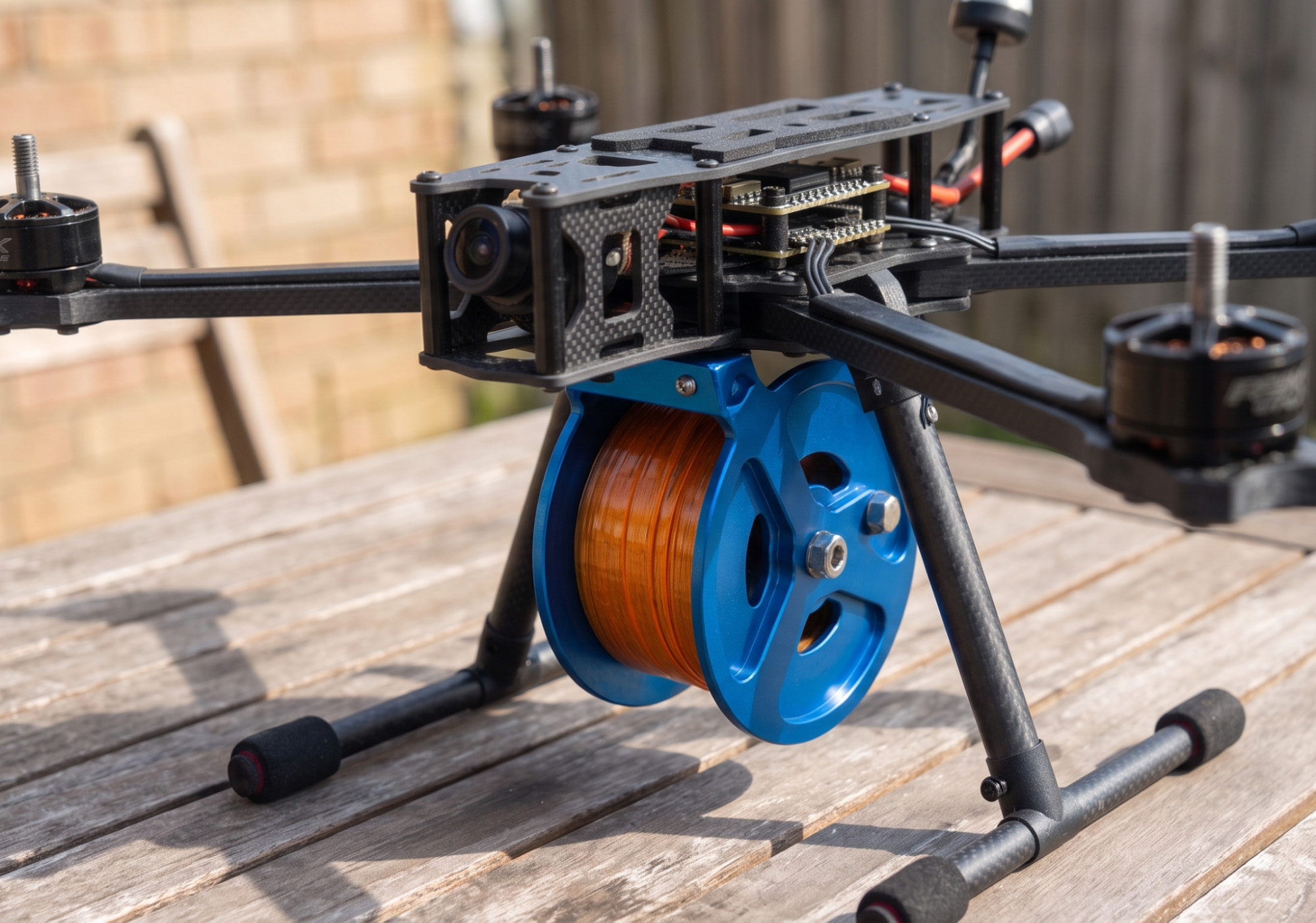

Щоб зрозуміти, що таке дрон на оптоволокні, достатньо уявити БпЛА, який обмінюється даними з пультом оператора за допомогою тонкої прозорої нитки замість бездротового радіоканалу. Такі конфігурації вибирають у комплексі. Разом із передавальним модулем, наземним приймачем і самим безпілотником котушка з оптоволокном утворює системи зв’язку.
Безпосередньо бобіну з оптоволоконною ниткою підбирають залежно від її ваги, дальності польотів, типу коптера. Тому перед вибором котушки потрібно визначити, для яких завдань і в яких умовах її використовуватимуть. Про все це детально – далі.
Чому для FPV-дронів використовують оптоволокно?
Спершу про базове – що таке оптоволокно. Це тонка нитка зі спеціального кварцового скла. Матеріал вирізняється надзвичайною чистотою, яка набагато вища порівняно зі звичайною лінзою для окулярів. Оптоволокно для FPV-дронів має діаметр близько 0,25 мм. Сигнал передається ниткою за допомогою світлових імпульсів. Порівняно з радіопередачею така технологія забезпечує:
- стабільний канал зв'язку без просідань якості відео на всій довжині волокна;
- надійний захист від радіоперешкод (засоби глушіння ніяк не впливають на фізичну лінію);
- приховану роботу без радіосигналу (радіовипромінювання немає, тому дрон не демаскує оператора);
- належний зв'язок в умовах РЕБ, у низинах рельєфу, щільній забудові тощо, де радіо «не пробиває».
Проте тут наявний і зворотний бік. Дрон має нести додаткову вагу від котушки, тому оптоволокно потребує безпілотників із більш потужними моторами та місткістю акумуляторів. Відповідно, такі коптери часто габаритніші, а тому більш помітні для виявлення ворогом.
З чого складається оптоволоконна система для FPV-дрона?
Оптоволоконні системи передачі даних для БпЛА складаються із таких ключових елементів: котушки з кріпленням, модуля передачі сигналу, батареї та дрона. Якщо хоча б один компонент підібрано неправильно, весь комплекс працюватиме нестабільно.
Оптоволоконна котушка
Типова бобіна з оптоволокном важить 0,8–3,5+ кг залежно від довжини нитки. Приміром, котушка 7,5 км додає в середньому 1,2–1,5 кг навантаження на безпілотник. Розмотана під час місії оптична лінія залишається в полі й повторно не використовується.

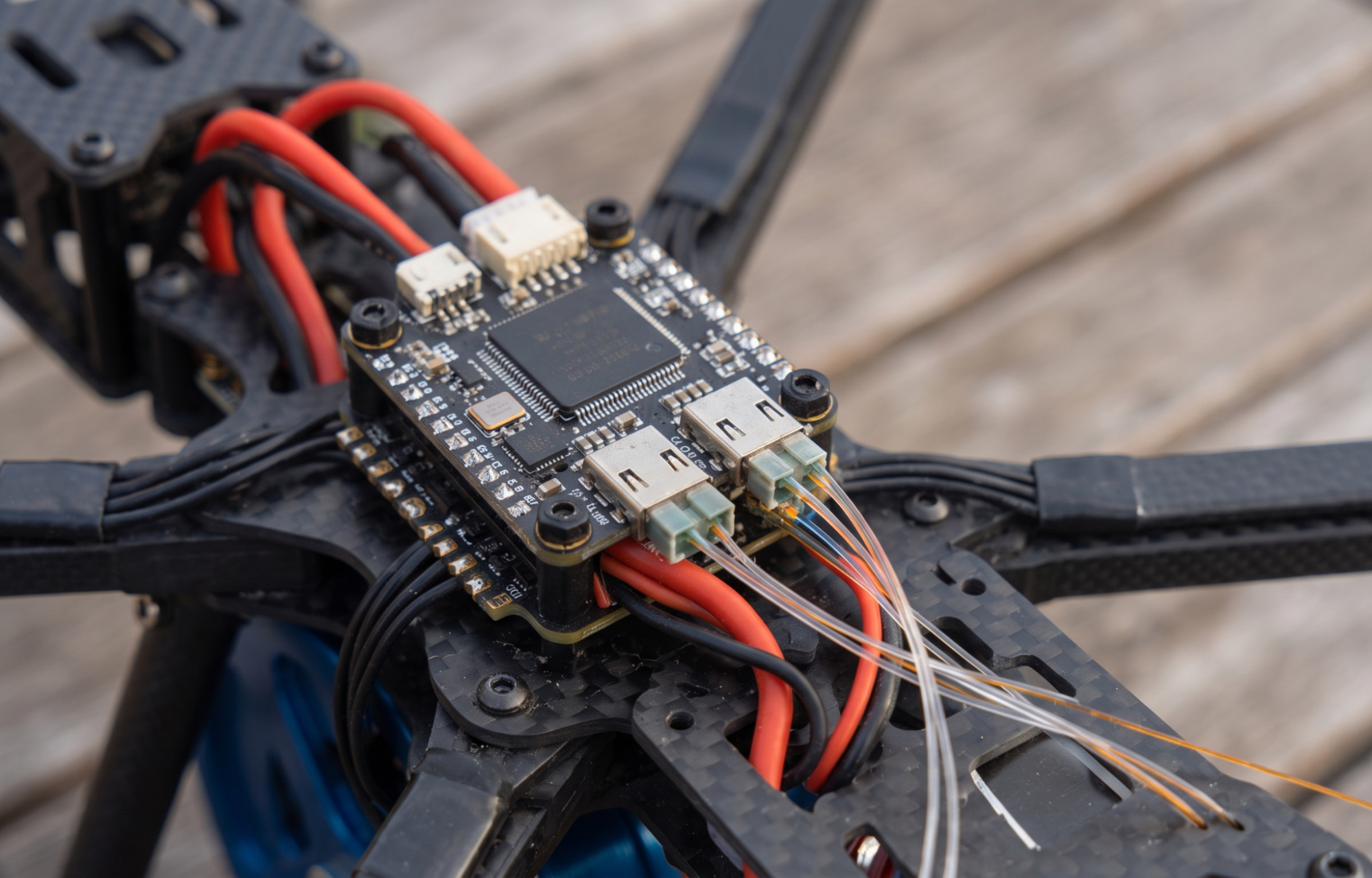

Модуль передачі сигналу
Даний елемент конвертує відеопотік і команди керування в імпульси, що передаються за допомогою оптоволоконної нитки. Передача сигналу через кабель відбувається у двосторонньому режимі (дуплекс).
Дрон, сумісний із такою системою
Керування дроном через оптоволокно вимагає додаткового запасу потужності двигунів (на 20–30% вище за стандартний) та вільного простору на рамі для надійного кріплення бобіни. Наприклад, котушка 10 км потребує польотної платформи із розміром рами від 10 дюймів. Загалом, габарити цих елементів у дронах з бобінами зазвичай починаються з 7 дюймів.
Живлення та кріплення
Бортовий передавач живиться безпосередньо від акумулятора БпЛА, тому його енергоспоживання обов'язково враховують під час розрахунку автономності місії. Кріплення має фіксувати бобіну максимально жорстко: без люфтів і вібрацій.
Правильне розміщення комплекту на борту

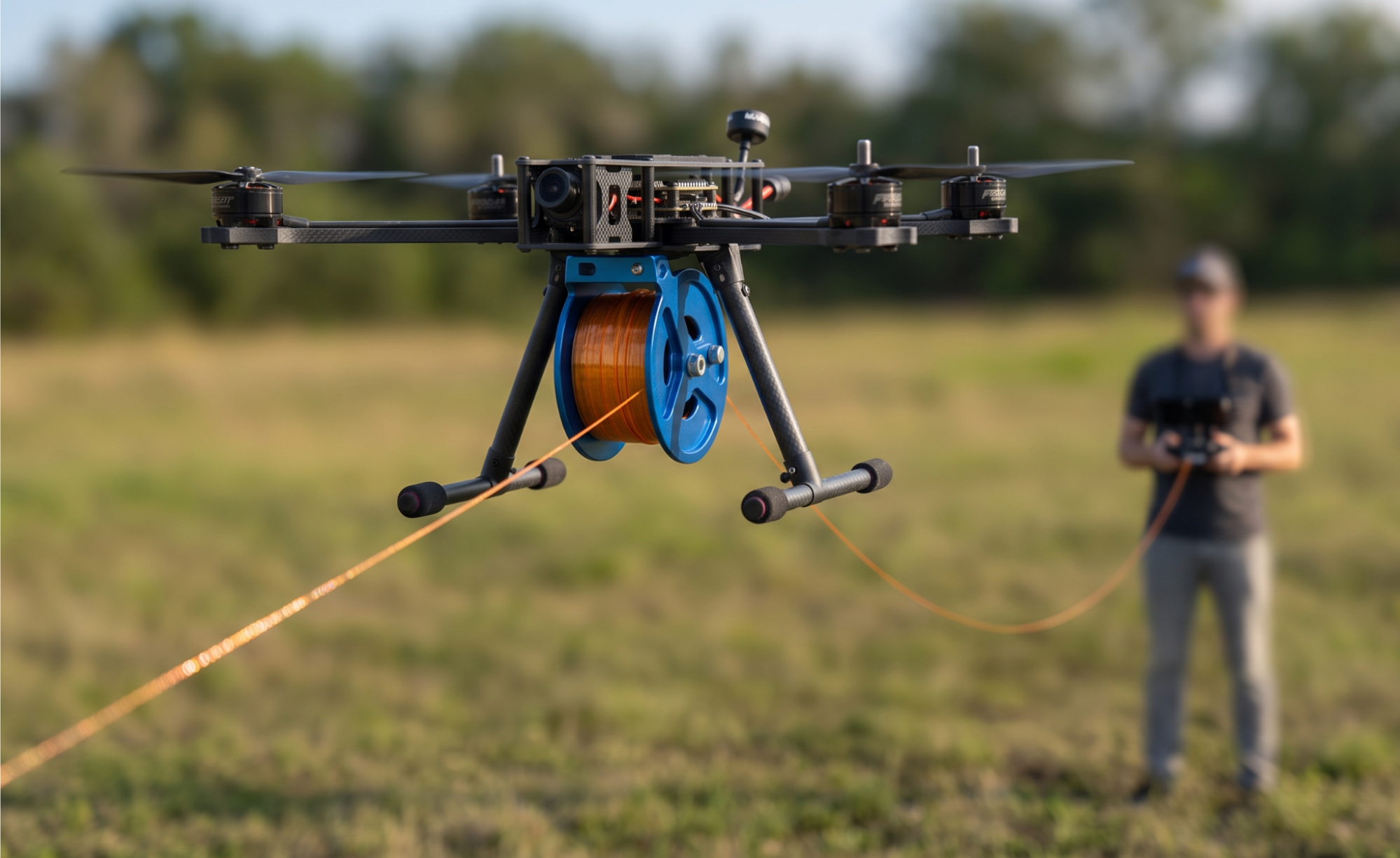

Котушку встановлюють так, щоб волокно сходило вільно й не потрапляло у пропелери. Зазвичай це нижня або задня частина рами з виведенням лінії назад за напрямком польоту.
Головний критерій вибору – довжина оптоволокна
Довжина волокна визначає максимальну робочу дистанцію. На ринку представлені варіанти від 3 км оптоволокна до 30 км. Конкретний метраж підбирають з урахуванням дальності польоту, ваги котушки та вантажності дрона. Моделі більшої довжини (наприклад, оптоволокно 50 км) зустрічаються рідше.
Орієнтуйтеся на фактичну відстань плюс запас 15–20%. Наприклад, для дистанцій 12–13 км підійде котушка з оптоволокном 15 км, яка залишає резерв під маневровість. Важливо порівнювати вартість в перерахунку на 1 км оптоволокна: ціна кілометра у котушках більшої місткості зазвичай на 10–15 % нижча.
Чому вага котушки не менш важлива за довжину?
Оптоволокно для дронів додає кілограми навантаження. З іншого боку, кожен зайвий кілограм на борту забирає у FPV приблизно 15–25% часу польоту. Додаткове навантаження також:
- вимагає відповідного запасу тяги моторів;
- зміщує центр ваги (коптер інакше поводиться на маневрах);
- підвищує вимоги до місткості акумулятора (зазвичай потрібні моделі 8S–12S).

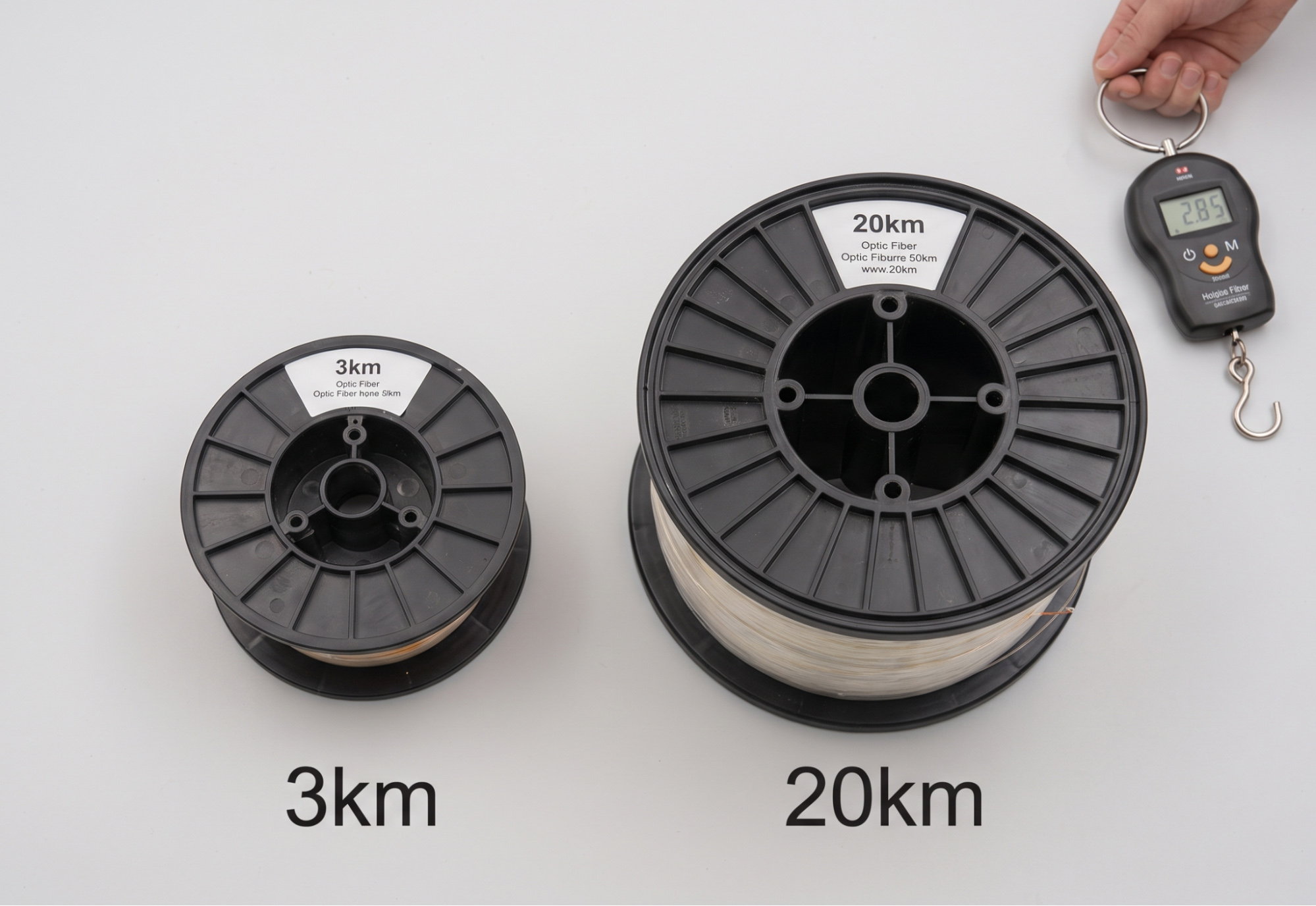

Зі збільшенням довжини кабелю пропорційно зростають і вимоги до класу безпілотника. Скажімо, котушка з оптоволокном 20 км може бути встановлена лише на дрони з вантажністю від 3 до 4 кг. Легкі 7-дюймові коптери з такою вагою не справляться.
Якість волокна та намотування: що може піти не так?
Якщо говорити про оптоволокно, котушка – це не просто запас кабелю, а високотехнологічна інженерна конструкція, де найменший виробничий дефект призводить до моментального розриву лінії. Серед найпоширеніших проблем варто відзначити:
- обрив волокна через мікротріщини;
- нерівномірність розмотування з причини «злипання» витків між собою;
- заломи й перекручування, після яких сигнал зникає повністю;
- пошкодження під час транспортування без жорсткого кейса.
Будь-який із цих дефектів може стати причиною обриву зв'язку через оптоволокно просто посеред польоту. Перед покупкою оптоволоконної нитки варто уточнювати виробника, тип намотування та умови зберігання партії.
Як підібрати котушку під конкретний FPV-дрон?
FPV на оптоволокні – це завжди баланс між дальністю і вагою. Тому алгоритм підбору складається з таких кроків:
- Звірка вантажності дрона – маса котушки не має перевищувати 60–70% запасу корисного навантаження. Наприклад, котушка 25 км ставиться на безпілотники з вантажністю від 4 кг.
- Перевірка відповідності розміру місця для кріплення та наявність вільного виведення волокна на коптері.
- Контроль сумісності з передавальним модулем. Котушка для оптоволокна має чітко збігатися з бортовим конвертером за типом роз'єму.
- Прорахунок місткості батарей живлення й загальної ваги комплекту разом з АКБ.
- Перевірка відповідності довжини нитки дистанції польоту. «Про всяк випадок» більшу довжину вибирати не потрібно.
Особливу увагу варто приділяти вибору бобін під значні дистанції. Приміром, котушка 30 км підходить для габаритних платформ із вантажністю 5+ кг. Дрон з оптоволоконним зв'язком на великі відстані критично важливо обладнувати бобінами саме потрібної моделі. Інакше зростає ризик провалу місії через недоліт.
Готова котушка чи окремий підбір компонентів?
Обидва підходи робочі, але для різних ситуацій. Готові оптоволоконні системи економлять час, тоді як окремий підбір дає гнучкість.
| Критерій | Готовий комплект | Окремий підбір компонентів |
| Сумісність | Перевірена виробником | Потрібно звіряти самостійно |
| Час до запуску | 1–2 дні після отримання | Від тижня і більше |
| Ціна | Вища на 10–20 % | Нижча, але з ризиком помилки |
| Гнучкість | Обмежена комплектацією | Повна свобода конфігурації |
| Підтримка | Єдиний постачальник | Кілька постачальників |
Пілотам без досвіду роботи з волокном логічніше стартувати з готового комплекту. Якщо потрібно, технічні консультанти Zelen Store допоможуть звірити сумісність котушки з вашим дроном і модулем передачі сигналу.
Висновок
Для комплектів, до яких входять оптоволоконні системи зв’язку, котушку варто вибирати не лише за довжиною, а й за сумісністю з дроном, зокрема з урахуванням його вантажності та реальних умов застосування. Надто важкий або невідповідний комплект погіршує керованість і суттєво скорочує час польоту.
Якщо вам потрібне оптоволокно для ФПВ, замовляйте його в Zelen Store. Наші консультанти підберуть конфігурацію під вашу платформу та бюджет. Доставка замовлень Новою Поштою здійснюється коштом магазину.
FAQ
⚡ Яку довжину оптоволокна вибрати для FPV-дрона?
Беріть реальну робочу дистанцію плюс запас 15–20%. Для 8–9 км достатньо котушки на 10 км, зайві кілометри лише додають ваги.
⚡ Чи можна поставити котушку на будь-який FPV-дрон?
Ні, потрібен запас тяги 20–30% і місце під кріплення. Легкі рами до 7 дюймів зазвичай не тягнуть навіть бобіни з малою довжиною волокна.
⚡ Як вага котушки впливає на політ?
Кожен кілограм скорочує час польоту приблизно на 15–25%. Також зміщується центр ваги. Дрон повільніше реагує на маневрах.
⚡ Чому важлива якість намотування?
Нерівні витки злипаються та рвуть волокно під час розмотування. Це може спричинити зникнення сигналу й, відповідно, втрату дрона посеред місії.
⚡ Що краще: готовий комплект чи окрема котушка?
Новачкам – готовий комплект із перевіреною сумісністю. Досвідчені команди можуть зекономити 10–20%, підбираючи компоненти окремо.
⚡ Як зберігати котушку з оптоволокном?
У жорсткому кейсі в умовах сталої температури, якнайдалі від вологи. Волокно чутливе до заломів, тому котушку не можна кидати, ставити на неї вантаж.
⚡ Чи варто брати котушку з великим запасом довжини?
Ні, невикористане волокно – це мертва вага на борту. Запасу 15–20% понад робочу дистанцію цілком достатньо.
