Окопний РЕБ у бліндажі: нюанси використання і типові помилки

Для ведення бойових дій важливий комплексний підхід до маскування та інженерного захисту особового складу проти ворожих розвідувальних і ударних безпілотників. Саме тому облаштування надійного укриття — критично важлива задача. Навіть найсучасніший термінал Starlink може миттєво демаскувати позицію та стати пріоритетною ціллю ворога.

Спеціалізовані окопні РЕБ — невід’ємна частина інженерного облаштування ліній оборони. Вони створюють невидимий електромагнітний щит, який не дає змоги ворожим дронам-камікадзе підлетіти ближче. У статті розберемо наявні технічні нюанси, типові помилки та суворі правила розгортання таких систем.

Що таке РЕБ?

РЕБ — це комплекс спеціальних заходів, спрямованих на навмисну зміну, спотворення або повне придушення електромагнітного спектра противника, а також всебічний захист власних систем зв’язку. Системи радіоелектронної боротьби розв’язують стратегічні задачі з повної дезорганізації управління військами противника та нейтралізації його високоточної зброї.

Існують три основні типи систем:

• засоби радіоелектронного придушення (РЕП);
• засоби радіоелектронної розвідки (РЕР);
• засоби радіоелектронного захисту (РЕЗ).

Сучасні засоби РЕБ на тактичному рівні фокусуються саме на створенні щільних шумів на робочих частотах управління ворожими дронами.

Головна мета — зробити так, щоб ворожі засоби радіоелектронної боротьби та безпілотні авіаційні комплекси противника стали абсолютно небоєздатними. Успішне придушення сигналу забезпечує роботу підрозділу на площі від кількох сотень квадратних метрів до кількох гектарів. Чим вища спектральна щільність перешкоди, тим надійніше працює купол.

Що таке РЕБ у військових технологіях?

РЕБ використовується на різних рівнях: стратегічному (охоплює сотні кілометрів, глушить радари ППО та авіацію), оперативному (діє на десятки кілометрів, пригнічує штабний зв'язок) та тактичному (діє в радіусі до 1–5 км). На тактичному рівні ефективний портативний РЕБ.

За статистикою, понад 70% уражень на передовій сьогодні завдається саме ударними FPV-коптерами та скидами з комерційних дронів. Система антидрон створює щільний захисний купол над траншеями, бліндажами та бронетехнікою. За допомогою комплексного радіоелектронного захисту позицій піхота безперешкодно виконує свої бойові завдання без постійної та виснажливої загрози з неба. Крім того, сфера виробництва РЕБ в Україні наразі стрімко розвивається, пропонуючи новітні рішення для потреб фронту.

Для безперебійного цифрового зв’язку між підрозділами застосовуються спеціалізовані ретранслятори, які також потребують захисту від ворожого втручання. Перед використанням комплекс антидрон проходить довгі випробування в полігонних умовах. Інженери постійно аналізують трофейні дрони, вивчають робочі характеристики, щоб адаптувати техніку під нестандартні завдання.

Як працює РЕБ проти дронів?

РЕБ проти дронів створює електромагнітну стіну на тих самих частотах, які безпосередньо використовує безпілотник для свого керування. Коли коптер на великій швидкості влітає у зону дії, яку генерує станція РЕБ, він миттєво втрачає зв’язок із пультом оператора, а іноді й із супутниками навігації (GPS, Galileo). Розповсюдженими є такі частоти: 433 МГц, 700–850 МГц, 868–915 МГц для каналів керування, а також 1,2 ГГц, 2,4 ГГц та 5,8 ГГц для відеозв’язку.

Коли вмикається прилад, він починає глушити сигнали зв’язку. Канал управління перебивається шумом, канал передачі відео покривається статикою, а канал супутникової навігації повністю блокується. У результаті безпілотник виконує закладений алгоритм fail-safe: зависає в повітрі до повного розрядження батареї, падає на землю або намагається повернутися на точку старту.

Правильно налаштований та відкалібрований пристрій РЕБ не залишає ворожому пілоту шансів на успішне виконання місії. Сучасні антидрон-системи потребують точного налаштування під актуальні діапазони роботи ворожих коптерів. Потужність генератора станції перевищує потужність пульта керування оператора, що миттєво впливає на дрон.

РЕБ у бліндажі — як правильно розміщувати та використовувати

Бліндаж — вороже середовище для будь-якого радіообладнання. Товстий шар землі, масивні дерев’яні колоди, металеві скоби та армуючі сітки повністю блокують вихід радіохвиль. Щоб модуль РЕБ працював коректно, потрібно винести та встановити передавальну антену назовні.

Електронний блок генератора перешкод та акумулятори можуть залишатися в укритті. Водночас антени потрібно підключити за допомогою коаксіального кабелю з мінімальним коефіцієнтом затухання і розмістити на височині. Розміщення антен безпосередньо впливає на зону дії. Чим вище вона піднята, тим краща пряма видимість і більший реальний радіус придушення. Втрати сигналу в укритті можуть сягати 90–95%.

Особливості роботи продемонстровані в таблиці.

Фізичне встановлення випромінювачів назовні — обов’язкова умова для створення безпечних умов в укритті. Проте не варто забувати про надійне маскування позиції проти візуального виявлення супротивником.

Коли окопний РЕБ — найкраще рішення?

Засоби радіоелектронної боротьби необхідні для стабільної позиційної оборони. По-перше, вони забезпечують надійний захист від дронів. По-друге, це незамінне і життєво необхідне рішення під час постійної роботи в умовах активного ворожого спостереження. По-третє, РЕБ прикривають техніку та особовий склад під час проведення ротацій, евакуації поранених або нічних інженерних робіт.

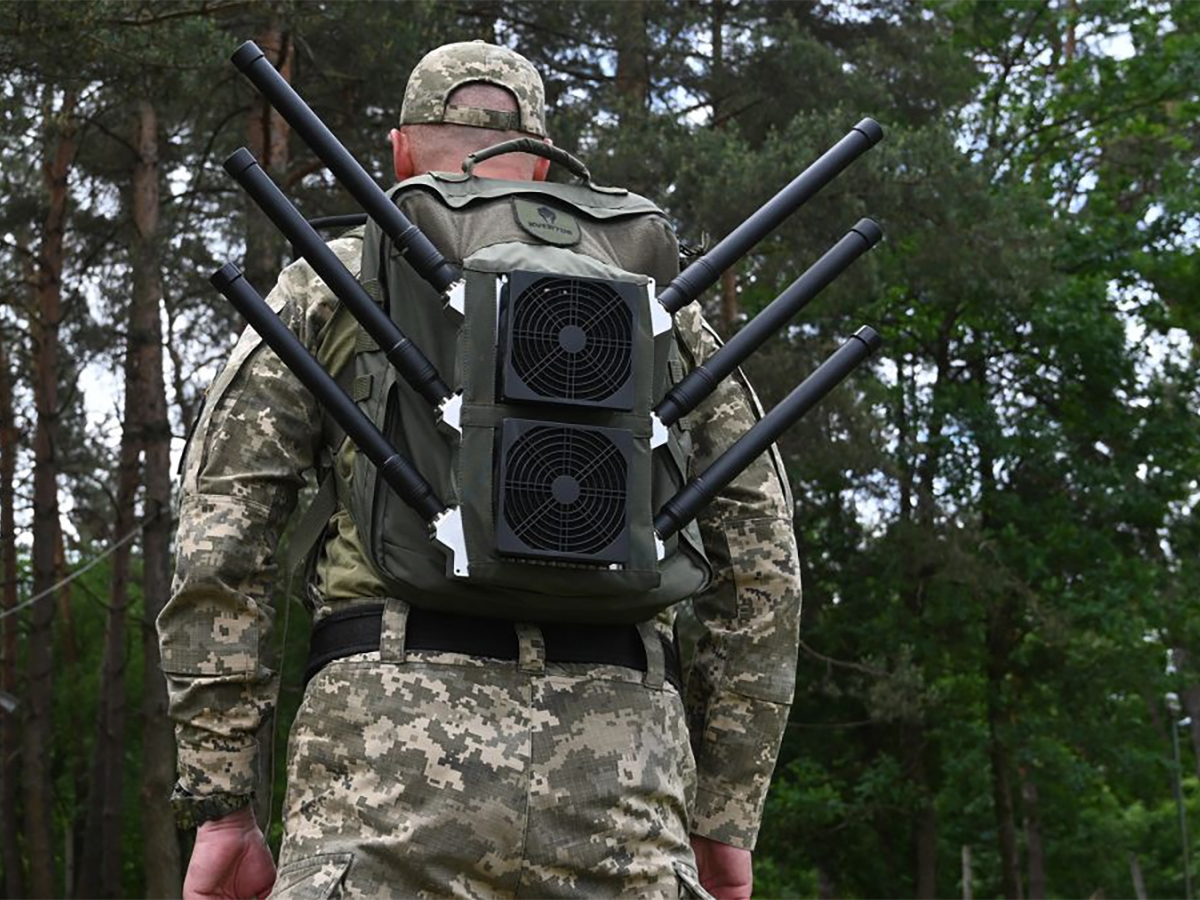

Якісне РЕБ-обладнання створює безпечну купольну зону з ефективним радіусом дії від 300 до 500 метрів. Для мобільної безумовно краще підходять компактні автономні рюкзаки РЕБ, що працюють від переносних батарей. Проте для стаціонарного, добре укріпленого бліндажа потрібні саме потужні і важкі окопні системи з безперебійним живленням.

Антидроновий РЕБ має значно кращу систему активного охолодження, завдяки чому може працювати практично цілодобово без ризику термічного пошкодження плат. Стабільність сигналу гарантує, що особовий склад підрозділу збереже здоров’я та життя.

Типові помилки при використанні РЕБ у бліндажі

На практиці військові стикаються з різким зниженням ефективності систем через банальні помилки в експлуатації. Експерти Zelen Store проаналізували досвід експлуатації та виділили наступні проблеми:

• розміщення антени всередині укриття;
• неправильний вибір частот придушення сигналу;
• випадкове перекриття власного зв’язку;
• недостатня потужність пристрою або його неправильний вибір;
• повне ігнорування рельєфу місцевості.

Додатково не варто забувати про перегрів обладнання, який виникає за тривалої безперервної роботи потужних підсилювачів у тісному просторі, без нормальної вентиляції. Критичною помилкою також є повна відсутність маскування винесених назовні антен.

Що впливає на ефективність РЕБ у польових умовах?

Ефективність глушіння каналів зв’язку залежить від багатьох факторів. До основних чинників належать:

• потужність передавача та загальна компонентна якість внутрішніх деталей генератора перешкод;
• тип і висота встановлення антени на позиції;
• фізичні перешкоди на шляху поширення хвиль;
• погодні умови та рельєф (проливна злива, густий туман, рясний мокрий снігопад).

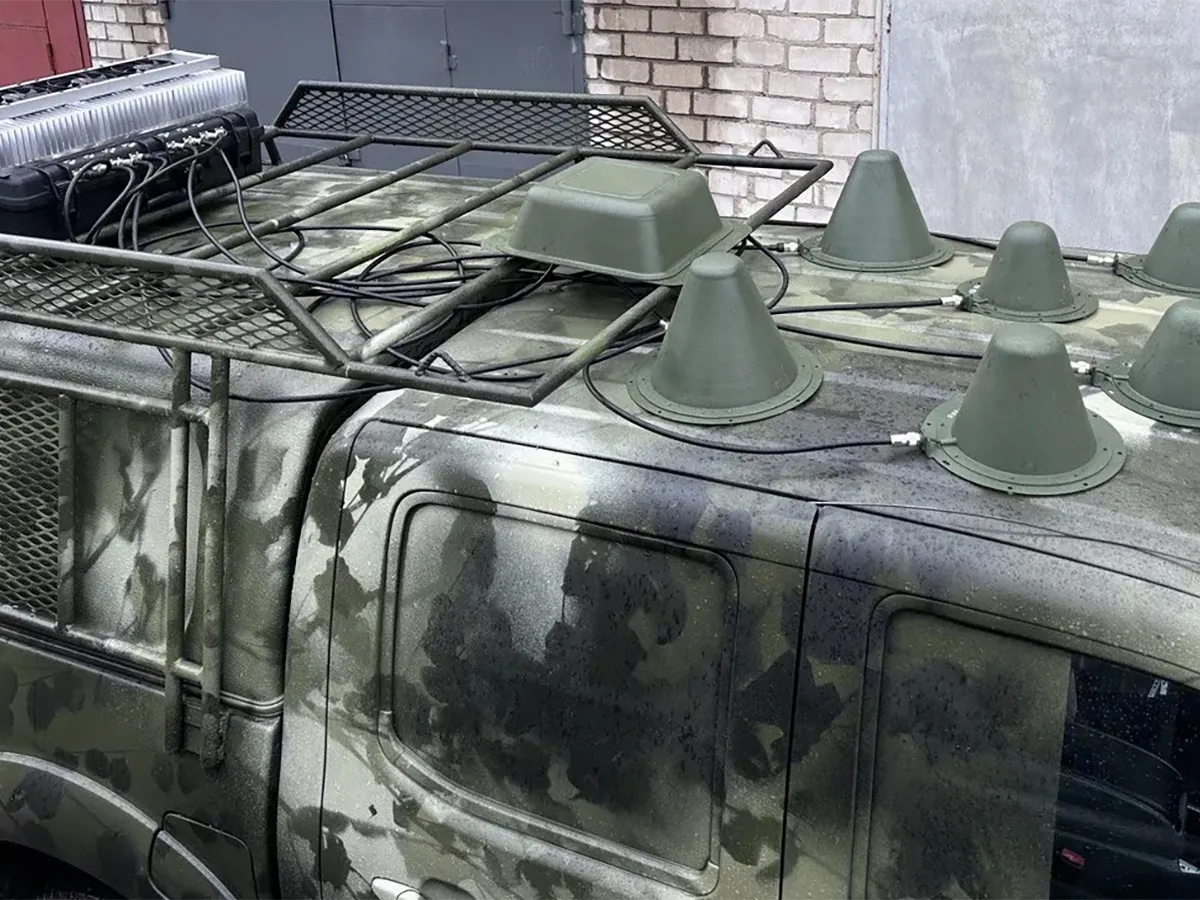

Регулярне калібрування обладнання та постійний, безперервний контроль ефективності роботи за допомогою портативних аналізаторів спектра — обов’язкові процедури для зв’язківців. Так само, як і мобільні та динамічні автомобільні РЕБ, стаціонарні і важкі окопні системи вимагають постійного, ретельного технічного обслуговування. Основні завдання РЕБ виконуються успішно тільки за умови ідеального технічного стану всієї апаратури.

FAQ

⚡ Як працює окопний РЕБ у бліндажі?

Пристрій постійно генерує потужні та щільні електромагнітні перешкоди саме на тих частотах, які використовуються для управління ворожими дронами. Головний електронний блок керування разом з акумулятором надійно сховані в укритті, а антени-випромінювачі встановлюються назовні та під’єднуються через спеціальні радіочастотні кабелі для створення захисного купола над окопом.

⚡ Чи ефективний РЕБ без винесення антени назовні?

Категорично ні. Його реальна бойова ефективність миттєво падає на 80–95%. Дерев’яні та бетонні перекриття бліндажа діють як фізичний екран, що повністю поглинає і розсіює радіохвилі. У такому випадку радіус придушення ворожого сигналу становить лише 10–15 метрів, чого недостатньо для безпечного перехоплення FPV-дрона.

⚡ Які частоти потрібно глушити для FPV-дронів?

Найпопулярніші частоти — 868–915 МГц та 433 МГц для головного каналу управління апаратом. Ворог також активно використовує нестандартні зміщені частоти: від 700 до 850 МГц, а також від 950 до 1050 МГц.

⚡ Чи може РЕБ заважати власному зв’язку?

Так. Якщо вибрані частоти придушення збігаються з робочими частотами власних цифрових радіостанцій (наприклад, стандартний діапазон UHF 400–470 МГц) або систем управління дружніми розвідувальними коптерами, можливе повне перекриття власного зв’язку. Саме тому завжди потрібна ідеальна координація всіх дій із батальйонним підрозділом зв’язку та суміжними підрозділами БПЛА.

⚡ Які найчастіші помилки при використанні РЕБ?

Серед найголовніших помилок: випромінювальні антени помилково залишають працювати прямо під землею, використовують надто довгі або дуже неякісні телевізійні подовжувальні кабелі з величезним затуханням сигналу, повністю забувають про базове візуальне маскування антен на поверхні землі, а також систематично не відстежують зміну діапазонів управління ворожих дронів.

Висновок

Організація повноцінного, грамотного та надійного радіоелектронного захисту польових укриттів і траншей — складний, багатогранний, але життєво необхідний процес. Критично важливо правильно розмістити всі випромінювальні антени та налаштувати обладнання відповідно до конкретних задач. Якщо вас цікавить якісна техніка захисту позицій, інтернет-магазин Zelen Store готовий запропонувати надійні рішення. Досвідчені фахівці надають допомогу з будь-яких питань, щоб бійці змогли зберегти найцінніше — життя.
