Сучасна війна вже не може обходитися без безпілотних апаратів. Проте радіоелектронна боротьба також розвивається – вона стала однією з головних причин втрати керування безпілотником. Оператори стикаються з ситуаціями, коли потрібне не просто майстерне пілотування, а й глибокі технічні знання про захист БПЛА від перешкод
Кожен виліт у зону дії засобів антидронової системи – це ризик, який насправді можна мінімізувати. У матеріалі ви дізнаєтеся, як працює РЕБ проти дронів і які рішення реально допоможуть вирівняти ситуацію.

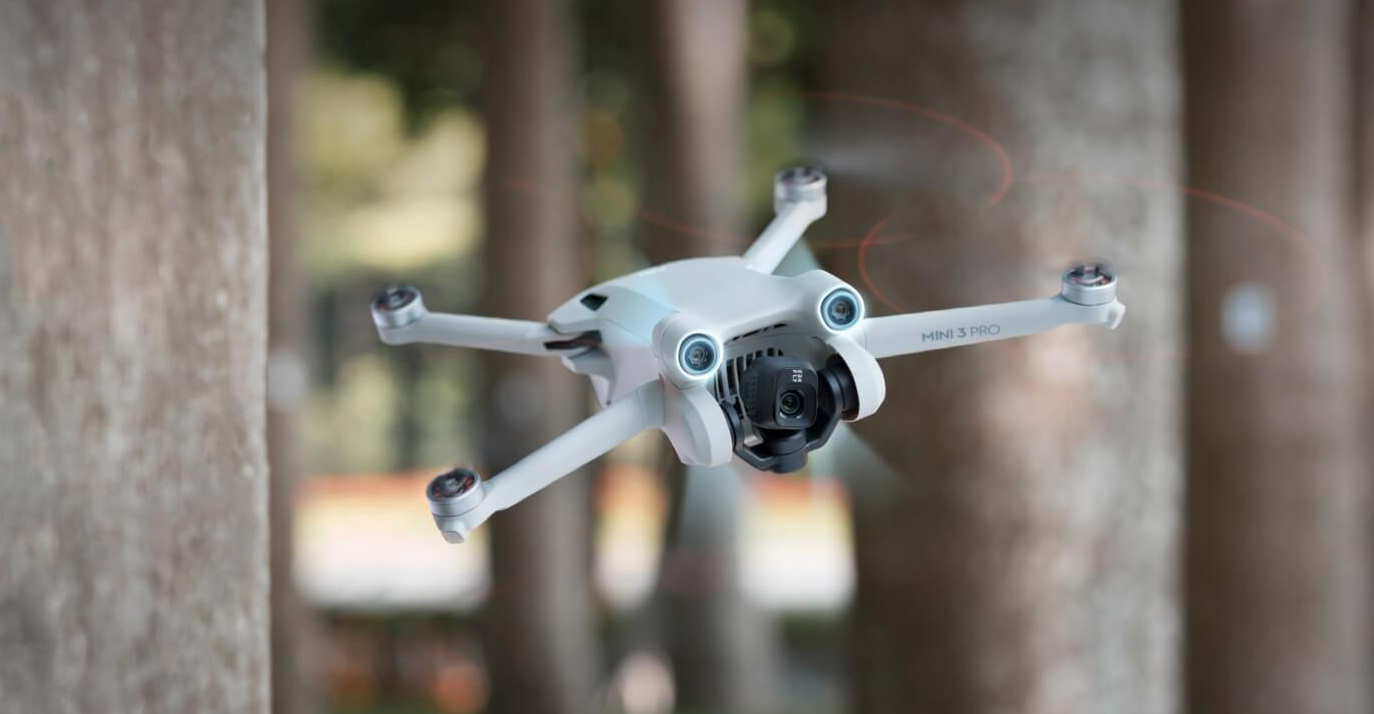

Як РЕБ впливає на роботу дрона?

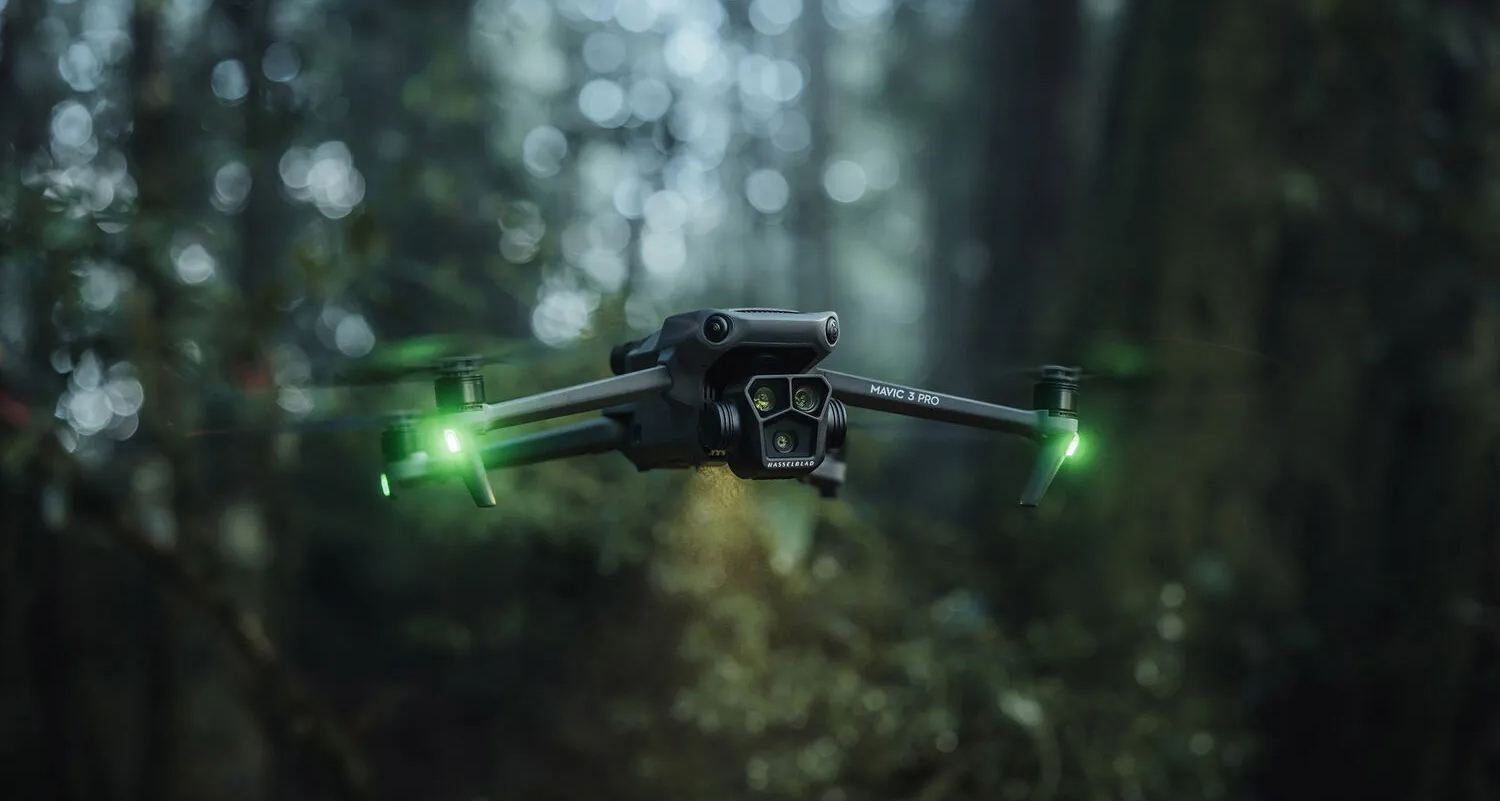

Щоб побудувати ефективний захист, спочатку розберемося, що таке РЕБ з огляду на фізику. Радіоелектронна боротьба – це підхід для створення «шуму» на тих самих частотах, на яких працює апарат. РЕБ – це система, що фактично блокує сигнал через передачу інтенсивнішого імпульсу.
Зрештою, апарат перестає реагувати на команди пульта або бачити супутники. Існують три основні вектори впливу перешкод:
- GPS-глушіння та GPS-спуфінг – РЕБ від дронів спрямований на частоти L1 (1575.42 МГц) та L2 (1227.6 МГц), через що приймач втрачає навігацію через підміну координат;
- глушіння пульта керування – сигнал від пульта до апарата блокується, що призводить до переривання передачі даних і активує режим аварійного повернення дрона;
- глушіння відеосигналу – радіоперешкоди для дрона на частотах 2.4 ГГц або 5.8 ГГц призводять до того, що на моніторі з’являються «артефакти» або ж картинка повністю зникає.
Отже, коли РЕБ-станція впливає на дрон, він втрачає телеметрію, а компас перестає коректно працювати.
Зрозуміти, що ваш дрон потрапив під дію ворожого РЕБ, можна за такими ознаками: картинка заморожується, дальність звʼязку різко впала, апарат поводиться нетипово (примусово сідає). Загалом, оператор може завчасно розпізнати збій у навігації та вивести дрон із небезпечної зони.
Які рішення для захисту дрона від РЕБ використовують у польових умовах?

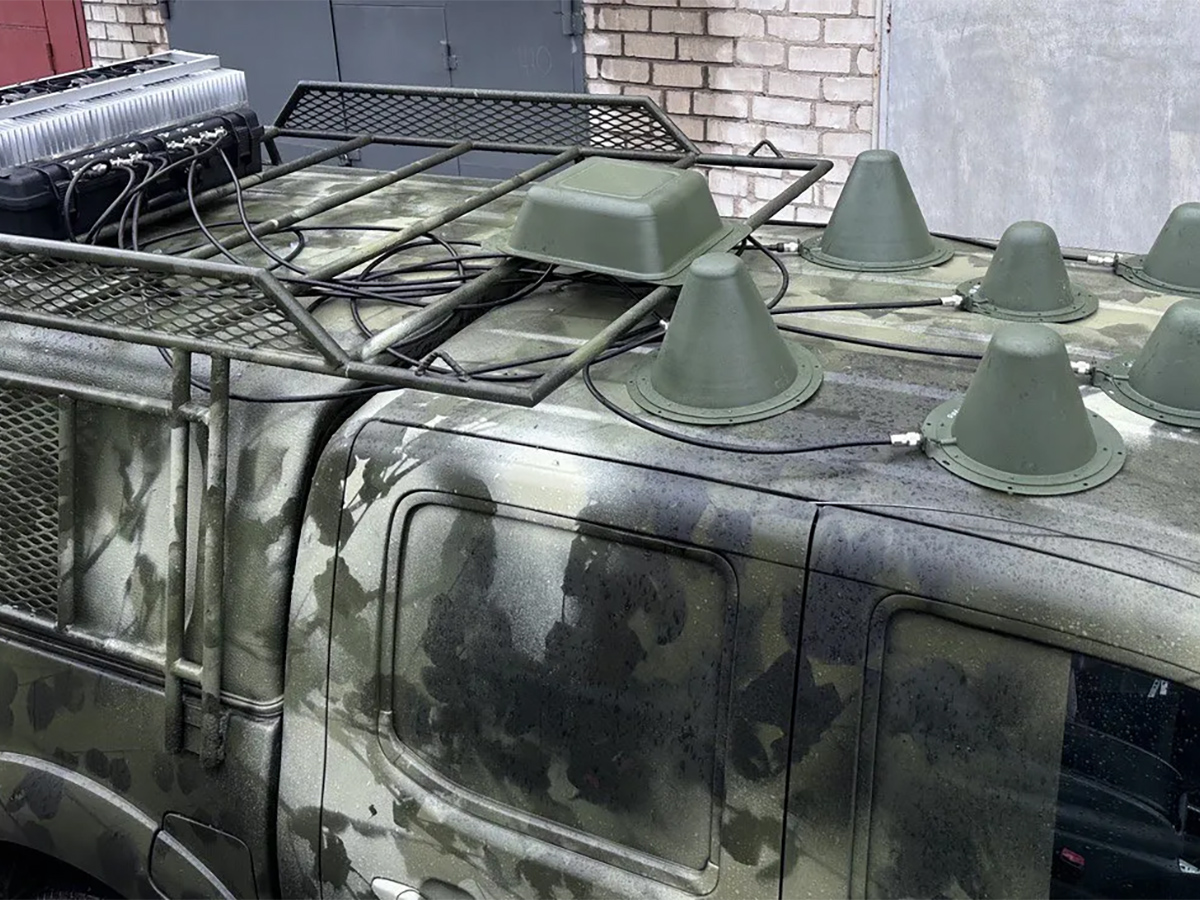

Ефективна боротьба з дронами змушує постійно вдосконалювати протоколи зв’язку. Один із найефективніших методів – перехід на нестандартні частоти (наприклад, 433 МГц, 750 МГц або 915 МГц), які не покриває стандартний автомобільний РЕБ або інші системи. Протоколи з розширеним спектром (наприклад, ELRS або Crossfire) підвищують стабільність зв’язку завдяки швидкому перемиканню частот (FHSS).
Для підсилення та стабілізації сигналу застосовують вузькоспрямовані антени й ретранслятори. Такі рішення дають змогу збільшити дальність і зменшити вплив сторонніх радіоперешкод, хоча водночас ускладнюють конструкцію системи. Особливо важливі якість живлення й екранування внутрішніх модулів мідним скотчем – так ви запобігаєте електронним перешкодам, які виникають через окопні РЕБ і аналогічні пристрої.
Серед усіх видів боротьби РЕБ переносний одразу відрізняється – він мобільний і доволі захищений. Для протидії таким системам літальний апарат має використовувати програмне забезпечення, яке розпізнає та ігнорує хибні координати.
Інші види антидронової боротьби:
- РЕБ купольний – створює перешкоди у радіусі 300–1000 метрів;
- РЕБ-станція – працює вузьким променем на великі дистанції (до 10 км);

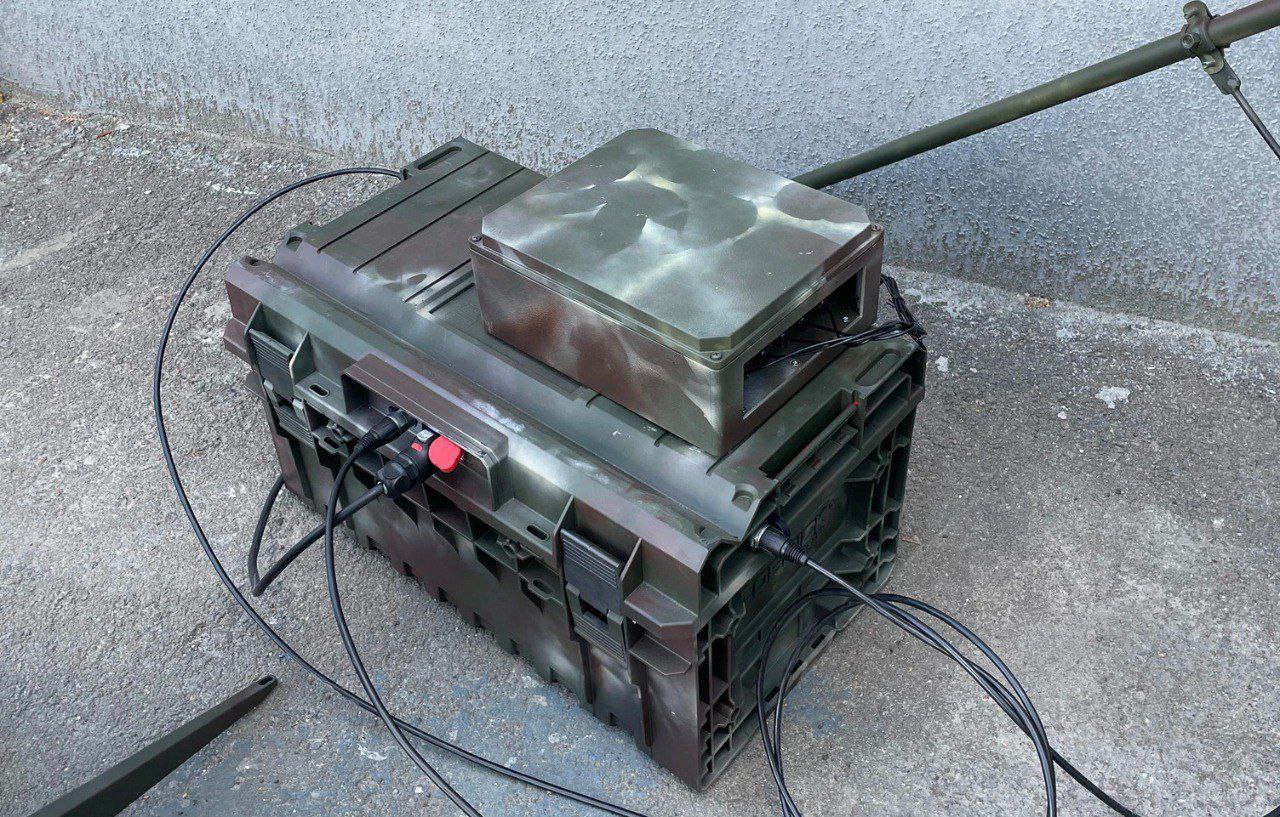

- портативний РЕБ – мобільний засіб для оперативного придушення.
У польових умовах надійність дрона значною мірою залежить і від технічного стану самої платформи. Пошкоджені кабелі, неякісні контакти або недостатнє екранування можуть спричиняти втрату керування навіть без прямого впливу РЕБ.
Апаратне екранування та динамічне налаштування потужності передавача дають найкращий результат у роботі безпілотних систем. Проте все вирішує системний підхід. Саме він мінімізує вплив засобів придушення та підвищує шанси на успішне пілотування.
Підготовка дрона до польоту в умовах радіоперешкод
Ретельна підготовка – це ключовий спосіб врятувати дрон ще до його запуску. Перед кожним вильотом перевіряйте стан акумуляторів, адже під час роботи в зоні перешкод безпілотник споживає на 15–20% більше енергії через постійну роботу алгоритмів стабілізації. Для оновлення програмного забезпечення використовуйте патчі, які ігнорують відомі сигнатури ворожих засобів РЕБ.
Ми склали чекліст для перевірки дрона перед вильотом:
- протестуйте стабільність зв’язку на різних каналах у режимі реального часу;
- перевірте цілісність антенних фідерів і надійність кріплення SMA-роз’ємів;
- проконтролюйте справність навігаційних систем і калібрування компаса подалі від металевих конструкцій.
Крім того, потрібно заздалегідь налаштувати опцію Failsafe. Замість функції «Return to Home» краще вибрати «Hover» або «Land». Так ви уникнете непередбачуваного польоту в бік противника.
Перед польотом потрібно проаналізувати рельєф. Використовуючи особливості місцевості, можна заблокувати дію ворожого РЕБ. У деяких підрозділах для прикриття позицій операторів також застосовують портативні системи придушення, зокрема РЕБ-рюкзак ефективний у цьому випадку.
Коли плануєте безпечне повернення, враховуйте можливу втрату супутникової навігації. У такому випадку пілот має вміти повернути апарат за орієнтирами на камері.
Які помилки найчастіше призводять до втрати дрона?
Найпоширеніша помилка – це надмірна довіра до автоматики. Коли працює РЕБ проти FPV-дронів, автоматичні системи стабілізації некоректно інтерпретують сигнали, що призводить до падіння. Також пілоти можуть проігнорувати чи не помітити перші ознаки втрати телеметрії, намагаючись просунутися глибше – і це закінчується примусовою посадкою FPV поза зоною досяжності.
Сьогодні вже не можна використовувати стандартні заводські частоти. Базові системи протидії налаштовані на придушення 2,4 ГГц та 5,8 ГГц. Якщо не змінити частотну сітку, захистити дрон практично неможливо.
Як вибрати захист для конкретного дрона та задач?
Серед великого різноманіття рішень складно вибрати лише один варіант. Насамперед усе залежить від типу БПЛА й умов експлуатації. Для FPV вага критична, тому замість важкого екранування краще встановити протокол зв’язку з перескоком частот.
Для великих розвідувальних БПЛА можна встановити антиджамінгові антени (CRPA). Вони здатні відсікати перешкоди з певних напрямків. Вибираючи потрібний формат, враховуйте:
- сумісність – модуль захисту не має конфліктувати з внутрішньою логікою польотного контролера;
- автономність – додаткове обладнання не має критично знижувати час перебування в повітрі;
- умови середовища – для роботи в умовах пилу та вологи потрібно використовувати герметичні системи захисту.
Ефективність придушення падає пропорційно квадрату відстані. Це означає, що посилення сигналу пульта навіть на кілька ватів може підвищити шанси на вихід із зони перешкод. Знаючи види РЕБ, які застосовує противник, ви зможете вибрати універсальний варіант протидії такій системі.
FAQ
⚡ Що таке РЕБ і як він впливає на дрони?
РЕБ – це система технічних засобів, що випромінюють електромагнітні сигнали для придушення каналів керування та навігації. Вона призводить до втрати контролю над апаратом, зникнення відео та дезорієнтації у просторі.
⚡ Чому дрон може втрачати GPS або зв’язок із пультом?
Втрата звʼязку з пультом відбувається через те, що потужність сигналу від РЕБ на вході в приймач дрона стає вищою, ніж потужність корисного сигналу від супутника або пульта.
⚡ Чи існує повний захист дрона від РЕБ?
Стовідсоткового захисту від РЕБ не існує, оскільки всі засоби постійно розвиваються. Щоб успішно виконувати завдання у складних умовах, використовують нестандартні частоти, екранування та різні підходи до пілотування.
⚡ Які рішення допомагають знизити ризик втрати дрона в польових умовах?
Основне рішення – перехід на нові частоти, використання ретрансляторів, встановлення завадостійких антен і вимкнення автоматичних режимів, що залежать від GPS.
⚡ Як зрозуміти, що дрон потрапив у зону радіоперешкод?
Коли засоби РЕБ починають діяти на дрон, зʼявляються такі ознаки: раптова поява «снігу» на відео, затримка в реакції на пульт, різке зникнення кількості супутників до нуля або повідомлення про некоректну роботу компаса.
Висновок
Захист БПЛА від перешкод у польових умовах має бути комплексним. Важливо знати, які РЕБ від дронів існують і як вони працюють. Ретельно готуйтеся до польоту, перевіряйте стан обладнання та плануйте пілотування – це допоможе підвищити шанси на успіх у вашій місії.
Жодне окреме рішення не гарантує повної безпеки, але правильний підхід допомагає суттєво знизити ризики втрати апарата. Щоб дрон стабільно працював попри РЕБ, потрібно постійно навчатися й адаптувати техніку. Спеціалісти Zelen Store завжди готові допомогти підібрати найкраще обладнання, що ідеально працює в полі.
