Стабільний радіозв’язок є ключовим елементом роботи FPV-систем, особливо на великих дистанціях або у складному рельєфі. Завдяки передачі відеосигналу з мінімальною затримкою FPV-дрон отримує ефективне управління, а також він є захищеним від впливу приладів радіоелектронної боротьби та перехоплення. Таким чином, вірогідність ураження цілі зростає до максимальних значень.
Що таке ретранслятор для FPV і як він працює

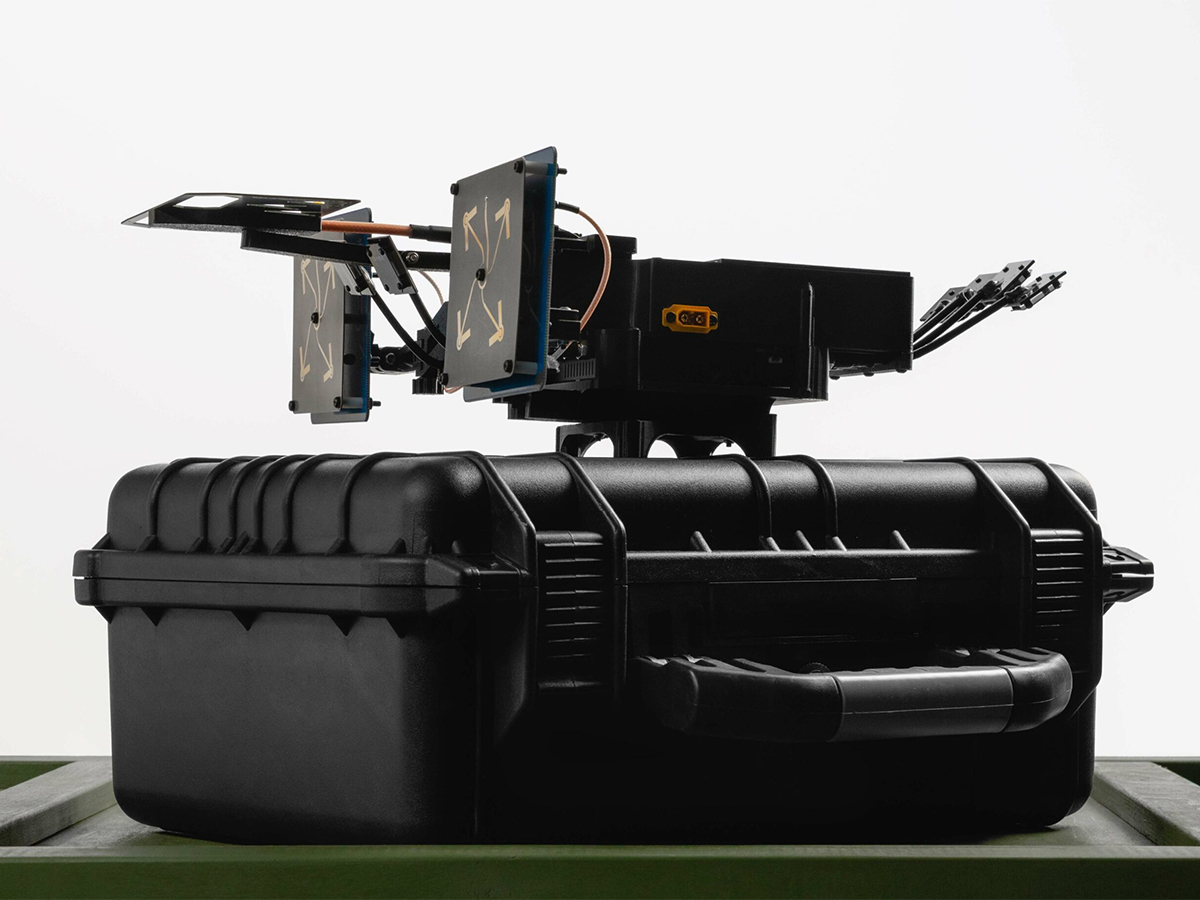

Ретранслятор для FPV – це спеціальний пристрій, що грає роль посередника або «моста» між дроном та оператором. Він приймає та посилює сигнал, що допомагає безпілотнику обійти перешкоди рельєфу, збільшити дальність польоту, забезпечує стабільну роботу в умовах дії РЕБ.
Ретранслятор ФПВ створює проміжну точку зв’язку, приймаючи навіть слабкий сигнал від самого дрона або пульта чи шолома оператора, фільтрує шуми та підсилює амплітуду сигналу. Посилений відеосигнал з безпілотника транслюється далі, обходячи перешкоди завдяки здатності пристрою відновлювати сигнал у «сліпих» зонах. Це дає змогу збільшити дальність керованого польоту до 15–25 км.
Ретрансляція відеосигналу є критично важливою для стабільної роботи FPV-систем, оскільки оператор може знаходитись у безпечному місці, підвищуючи ефективність місії навіть у складній місцевості з обмеженою видимістю.
Чому сигнал FPV може втрачатися
Стабільність відеосигналу у FPV-системі залежить не лише від обладнання, а й від умов польоту та якості монтажу. Навіть за правильно підібраної конфігурації окремі чинники можуть помітно зменшувати дальність і якість зв’язку:
- перешкоди та складний рельєф;
- недостатня потужність VTX;
- робота засобів радіоелектронної боротьби;
- частотні конфлікти;
- неправильне розташування або пошкодження виносних антен;
- нестабільне живлення.
Кожен із цих чинників по-різному впливає на роботу ретрансляторів і загальну якість зв’язку. Розглянемо детальніше найбільш поширені аспекти, що впливають на роботу ретрансляторів для FPV-дронів.
Перешкоди на шляху сигналу
Відомо, що гори, будівлі або ліс можуть заблокувати радіосигнал через поглинання або, навпаки, відбивання радіохвиль, внаслідок чого утворюються «сліпі» зони. Наявність таких перешкод спричиняє згасання сигналу та погану видимість в окулярах оператора.
Щоб не втратити керування безпілотником, важливо мати прямий радіоканал – це гарантує ефективну роботу та передачу відео в режимі реального часу без лагів, а також меншу вразливість до засобів РЕБ у порівнянні з відбитим сигналом.
Обмеження потужності передавача
Недостатня потужність відеопередавача не дає сигналу змогу долати великі відстані або перешкоди, і стабільність зв’язку значно знижується, особливо на високих частотах. Водночас потреба передавати великий обсяг відеоданих у реальному часі вимагає високої потужності VTX, що, своєю чергою, швидше використовує ресурс акумулятора дрона.
Збільшити ефективну дистанцію можна завдяки розміщенню проміжної станції з потужними антенами для приймання слабкого сигналу від безпілотника на великій відстані та його відновлення. Таким чином, дрон може працювати на значних відстанях та залишати енергоспоживання на оптимальному рівні.
Основні сфери використання FPV-ретрансляторів
Цифровий ретранслятор FPV використовується для забезпечення військового радіозв’язку та розв’язання деяких завдань у цивільній сфері. Він найбільш ефективний у наступних ситуаціях:
- збільшення відстані ураження цілі дроном-камікадзе, водночас оператор може знаходитись у безпечному місці;
- безперервна передача стабільного відеосигналу під час розвідки та спостереження за діями в тилу супротивника;
- забезпечення зв’язку в умовах радіоелектронної боротьби;
- підсилення сигналу для керування безпілотником у складному рельєфі, як-от ліс, гори чи міська забудова, за межами видимості оператора;
- спостереження за важкодоступними територіями під час пошуково-рятувальних операцій;
- огляд ліній електропередач та інших об’єктів інфраструктури без потреби особистого моніторингу на місці;
- проведення професійного аерофотознімання в умовах слабкого прямого сигналу тощо.
Ретранслятор на ФПВ значно спрощує роботу в складній місцевості та знімає потребу близько підходити до небезпечної зони для виконання поставлених польових завдань. Водночас ефективність такого рішення напряму залежить від правильного вибору обладнання, налаштування системи та умов застосування.
Як ретранслятор розширює зону зв’язку
Для збільшення радіогоризонту FPV-системи часто застосовують цифровий ретранслятор FPV, який створює проміжну точку передачі сигналу для його підсилення та подальшої передачі. Проміжним пунктом може слугувати інший безпілотник або виносна антена, яку встановлюють вище зони перешкод та забезпечує пряму видимість. Таким чином, утворюється «міст», що збільшує дальність зв’язку та дає змогу працювати в умовах, де сигнал зникає через великі відстані чи складний рельєф.
Для формування надійної мережі зв’язку можуть застосовуватись кілька ФПВ-ретрансляторів, поєднаних у ланцюжки або вузли. Це збільшує дальність стабільної передачі сигналу та зону покриття. Такі репітери утворюють mesh-мережу, що складається з серії приладів, які передають сигнали керування та відео від безпілотника до оператора й навпаки на десятки кілометрів, водночас підсилюючи або навіть відновлюючи слабкий сигнал на кожному пункті.
Ретранслятор – це прилад, що краще витримує вплив засобів РЕБ. Якщо на одному репітері сигнал приглушується, передавання можна спрямувати через інший вузол mesh-мережі. У межах зони покриття водночас може працювати кілька FPV-дронів.
Основні характеристики FPV-ретрансляторів
Розглянемо детальніше, які параметри найбільше впливають на ефективність роботи ретранслятора для FPV дрона.
Потужність передавача
Очевидно, що чим більшою є потужність FPV-передавача, тим далі передається сигнал, тож відстань та радіус дії пристрою збільшуються. Проте висока потужність потребує значних енерговитрат, що негативно впливає на автономність ретрика для ФПВ.
Крім того, потужні прилади можуть сильно нагріватися та створювати перешкоди для інших пристроїв, тому під час вибору репітера важливо зберігати баланс потужності для забезпечення стабільної роботи системи ретрансляції.
Робочий радіочастотний діапазон
Для різних завдань застосовують ретранслятор для FPV-дрона з діапазоном від 868/915 МГц до 5,8 ГГц. Нижчі значення краще підходять для складного рельєфу та щільної міської забудови, адже забезпечують кращу проникність і стабільне передавання на великих дистанціях. Діапазон 5,8 ГГц забезпечує якісніше та детальніше зображення, але зазвичай поступається за дальністю. Саме тому його часто використовують для розвідки місцевості.
Також FPV-ретранслятор може працювати на середній частоті 2,4 ГГц. Як правило, діапазон застосовують для керування безпілотниками, адже такий сигнал є оптимальним для підтримки балансу якості та дальності.
Варто пам’ятати, що для стабільної трансляції важливою є сумісність частот. Це дає змогу передавати сигнал без затримок та спотворень, а отже забезпечує керованість БПЛА в реальному часі та підвищує ефективність виконання військових завдань.
Антени та їх розташування
На якість радіочастотного сигналу впливають не лише вибраний діапазон, а й тип антени для дронів, їхня спрямованість, коефіцієнт підсилення та коректність встановлення. Саме від цих параметрів значною мірою залежать стабільність зв’язку, дальність передавання та стійкість системи до перешкод у реальних умовах використання.
Серед антен, які найчастіше застосовують у FPV-системах, можна виокремити такі типи:
- Omni – створює зону покриття зв’язку навколо себе, дає безпілотнику змогу перебувати у будь-якому напрямку щодо оператора.
- Patch – забезпечує посилену передачу сигналу в певному секторі. Дрон має працювати у визначеному напрямку щодо оператора без суттєвих відхилень від обраного курсу.
- Yagi – працює у дуже вузькому секторі, але водночас здатна охопити велику відстань, тому застосовується у випадках, коли важливою є саме значна дальність польоту у чітко визначеному напрямку.
Для забезпечення стабільного зв’язку на великих дистанціях важливим є також розміщення антени якомога вище. Завдяки цьому можна збільшити радіогоризонт, забезпечити пряму видимість і максимально уникнути екранування від наземних перешкод. Так, якщо репітер розташований на висоті 50 м, відстань прямої видимості складає 29 км за умови відсутності фізичних бар’єрів та дії засобів РЕБ.
Автономність і живлення
Сучасні ретранслятори для ФПВ комплектуються різними типами джерел живлення, найбільш поширеними серед яких є Li-Ion або LiPo акумулятори на 3500–5000 мАг. Місткість батареї варто вибирати з урахуванням потужності пристрою, адже це впливає на його автономність. Так, прилад на базі безпілотника може комплектуватися акумулятором місткістю до 26000 мАг. Також для живлення можна застосовувати повербанки відповідної місткості.
Ще одним варіантом є сонячна електростанція. Суттєвими перевагами такої батареї є безшумність і тривала автономна робота. Водночас її ефективність залежить від погодних умов, тому на практиці прилад часто поєднують з іншими джерелами живлення.
Живлення ретранслятора для дрона можна забезпечити також за допомогою генератора або автомобільного акумулятора. Такий варіант підходить для тривалих польових завдань, проте є досить дорогим та шумним. Крім того, варто подбати про резервне джерело підзарядки, якщо генератор вийде з ладу.
Типові помилки під час використання ретрансляторів
Навіть якісне обладнання не дасть очікуваного результату, якщо припуститися базових помилок під час розгортання системи. До типових проблем під час використання приладу належать:
- неправильне розташування – важливо знати, як підключити ретранслятор та де його встановити, щоб якість та стабільність сигналу була максимальною;
- використання несумісних частот – за несумісних або близьких частот виникають перехресні перешкоди, через що сусідні радіоканали зв’язку можуть працювати нестабільно;
- ігнорування перешкод у зоні передачі сигналу – наявність значних бар’єрів може поглинати сигнал та значно зменшувати радіогоризонт;
- недостатня потужність радіообладнання – слабкий пристрій не зможе якісно посилити та відтворити сигнал, що значно знижує ефективність виконання завдань.
Знання найбільш дієвих схем ретранслятора FPV та увага до технічних характеристик приладу допоможуть створити стабільну бездротову систему зв’язку. Також можна оптимізувати дальність польоту, автономність та підвищити ймовірність успіху місії.
FAQ
⚡ Що таке ретранслятор для FPV?
Ретранслятор для ФПВ – це спеціальний мобільний пристрій, призначений для підсилення слабкого сигналу та його подальшої передачі від БПЛА до оператора і навпаки.
⚡ Як ретранслятор для дрона збільшує дальність зв’язку?
Репітер є проміжним пунктом, що розміщується на висоті, збільшує радіогоризонт та усуває ландшафтні перешкоди, передаючи стабільний сигнал на значні відстані.
⚡ Чим відрізняється ретранслятор військовий від звичайного?
Військові моделі зазвичай краще захищені від впливу засобів РЕБ – вони мають підвищену міцність та стійкість до механічних пошкоджень, а також вищу автономність.
⚡ На якій відстані може працювати FPV-ретранслятор?
Стандартна дистанція становить від 10 до 30 км.
⚡ Чи можна використовувати кілька ретрансляторів одночасно?
Так, але важливо уникнути використання несумісних або близьких частот, щоб не спричинити виникнення перехресних перешкод.
Висновок
FPV-дрон-ретранслятор є важливим елементом сучасних систем радіозв’язку, адже передавання сигналу через проміжний вузол дає змогу значно розширити зону покриття та підвищити стабільність зв’язку.
