Що таке оптоволокно і чому воно швидше за інші технології?

Швидка та стабільна передача даних є основою сучасних систем зв’язку. Для польотів звичайні дрони використовують радіоефір, який легко фіксують засоби радіоелектронної боротьби. Через це вони можуть впливати на сигнал, глушити його та порушувати роботу квадрокоптера.

Оптоволокно — це нова технологія передачі відеосигналу, яка робить БПЛА невидимим для засобів РЕБ та значно підвищує ймовірність виконання завдань.

Оптоволокно: що це таке і як працює оптоволоконний зв’язок

Розглянемо детальніше, що таке оптоволокно. Фактично це тонкі скляні або полімерні елементи, які передають інформацію за допомогою світлових імпульсів. Вони характеризуються надзвичайною низькою товщиною біля 125 мікрон та здатністю підтримувати швидкість передачі даних вище 10 Гбіт/с на великі відстані без втрати якості.

Принцип роботи полягає в тому, що світловий сигнал проходить через серцевину волоконно-оптичного кабелю, відбиваючись від його стінок. Така технологія дає змогу отримати швидкість, близьку до швидкості світла. Оптична передача даних може працювати на великих дистанціях, адже кабель не боїться електромагнітних завад і не схильний до впливу навколишнього середовища.

Крім того, передача відео по оптоволокну захищена від стороннього втручання, адже підключення до нього є майже неможливим.

Чому оптоволокно швидше за інші технології зв’язку

Завдяки особливій технології передачі даних на великі відстані оптоволоконним кабелем швидкість сигналу є значно вищою порівняно з використанням традиційного радіозв’язку.

Ці мережі зменшують затримку передачі інформації до менш ніж 5 мілісекунд через високу пропускну здатність, стійкість до зовнішніх перешкод та стабільність передавання сигналу.

Висока пропускна здатність

Пропускна спроможність каналу передавання даних — це максимальна кількість інформації, яку мережа передає за одиницю часу. Оптоволоконні кабелі забезпечують високі швидкості обміну даними завдяки використанню світлових хвиль інфрачервоного діапазону та одночасній роботі з кількома сигналами в широкому частотному діапазоні.

Низькі втрати сигналу

Сигнал у волоконно-оптичному кабелі майже не втрачається, адже оптоволоконний кабель — це виріб, для виготовлення якого використовуються ультрачисті матеріали, що практично не поглинають світло.

Таким чином, імпульси проходять десятки кілометрів з мінімальними втратами. Щоб досягти таких результатів для звичайних FPV-систем, використовують ретранслятор, а FPV на оптоволокні працює без додаткових пристроїв.

Стійкість до електромагнітних перешкод

Оптичне волокно не чутливе до електромагнітних завад, оскільки в його конструкції немає струмопровідних елементів, які взаємодіють із випромінюванням від інших кабелів, обладнання чи блискавки.

Інформаційний імпульс повністю ізольований усередині діелектричного середовища, тому зовнішній вплив на нього мінімальний. Завдяки цьому передавання даних залишається стабільним навіть поблизу потужного електрообладнання.

Чим оптоволокно відрізняється від інших технологій передачі даних

Для передачі сигналу у сучасних цифрових мережах зазвичай використовують бездротовий зв’язок або традиційні мідні кабелі. Розглянемо детальніше основні відмінності технології зв’язку та ключові для використання оптоволоконного кабелю характеристики.

Оптоволокно та мідний кабель

Оптоволокно та мідний кабель відрізняються не лише принципом роботи, а й практичними перевагами в повсякденному використанні. Розглянемо аспекти детальніше в таблиці.

Отже, оптоволокна швидкість має суттєву перевагу у передачі даних і стабільності з’єднання. Саме тому його часто вибирають для підключень, де важливі надійність, висока пропускна спроможність і стійка робота мережі.

Оптоволокно та бездротовий зв’язок

Ключова різниця між кабельними та бездротовими системами передавання даних полягає у використанні фізичних ліній зв’язку в першому випадку та радіозв’язку в другому. З’ясуємо інші відмінності:

Отже, оптоволоконна технологія є найбільш ефективною, надійною та швидкісною технологією. Вона має найвищий рівень захисту особистої інформації серед сучасних систем передачі даних.

Основні сфери використання оптоволокна

Сьогодні оптоволоконні технології використовуються у багатьох галузях цивільної та військової сфери, де високошвидкісна передача сигналу є надважливою. Серед них телекомунікації та інтернет, військова справа, медицина, промисловість та інженерія тощо. Розглянемо детальніше, де використовується оптоволоконний кабель найчастіше.

Інтернет та телекомунікаційні мережі

Оптоволокно відіграє значну роль у глобальній інфраструктурі зв’язку, адже забезпечує найшвидший та найнадійніший інтернет. Такі мережі вибирають для онлайн-роботи, геймінгу, стрімінгу у форматі до 8К, передачі великих обсягів голосу та відеосигналу на великі відстані тощо.

Користувач може бути впевнений у стабільності з’єднання, низькому пінгу та безпеці даних. Крім того, саме такі кабелі застосовуються для утворення підводної мережі, що з’єднує між собою континенти. Їх вибирають завдяки довговічності, високій стійкості до корозії, перепадів температур та інших умов навколишнього середовища.

Центри обробки даних

Завдяки своїм ключовим перевагам підключення оптоволокна є широко розповсюдженим у великих дата-центрах, де висока швидкість передачі даних важлива для оброблення інформації.

Ці сучасні технології зв’язку формують основу високошвидкісної інфраструктури, адже різні типи волокон, як-от OM4/OM5, OS2 тощо, здатні утворити масштабні мережі з підключенням обладнання високої щільності та організацією магістральних з'єднань. Крім того, вони здатні швидко адаптуватися до мінливих потреб дата-центрів: їх можна легко масштабувати або модифікувати для зменшення простоїв у роботі центру обробки даних.

Системи керування та передачі відео

Останнім часом набуло популярності оптоволокно на фронті, де доводиться працювати в умовах постійних радіоперешкод. Це відіграє значну роль, оскільки на таку мережу не мають впливу системи РЕБ, які зазвичай глушать або спотворюють сигнал.

Захищені волоконно-оптичні мережі також застосовують на кораблях та в системах керування ракетами. Розповсюдженим також є використання оптоволокна для FPV, адже дрон залишається невидимим для засобів радіоелектронної боротьби: вони не можуть заглушити або перехопити керування таким БПЛА, і оператор отримує чіткий відеосигнал високої якості, що є критично важливим для проведення розвідки та ураження ворожих цілей.

Основні характеристики оптоволоконних кабелів

Щоб правильно підібрати оптоволоконний кабель, важливо враховувати не лише його довжину чи сферу застосування. Ефективність системи також залежить від типу волокна, діаметра, рівня дисперсії та здатності витримувати механічне навантаження.

Тип оптичного волокна

За способом поширення світла розрізняють одномодове (Single-mode) та багатомодове (Multi-mode) волокно. Перший тип призначений для роботи на великій відстані, тому найчастіше застосовують саме це оптоволокно для дронів ФПВ. Воно характеризується ультратонким діаметром 0,25–0,3 мм, мінімальною дисперсією та високою гнучкістю. Останній параметр є критично важливим, адже котушка з оптоволокном розмотується на високій швидкості, і кабель має залишитись цілим.

Multi-mode здебільшого корисний для коротких ліній та дата-центрів. Воно має більший діаметр (0,5–0,65 мм) та більшу дисперсію через здатність передавати кілька променів світла одночасно.

Пропускна здатність кабелю

Максимальну швидкість передавання даних визначають як кількість інформації, яку канал фізично здатен пропустити за одну секунду. Цей параметр особливо важливий для сучасних мереж, оскільки висока пропускна спроможність дає змогу швидко надсилати великі обсяги інформації та підтримувати стабільну роботу в реальному часі з мінімальною затримкою. ФПВ на оптоволокні забезпечує чітку картинку, що критично для точних уражень цілей противника.

Довжина передачі сигналу

Багатомодовий тип працює на відстані від 300 м до 550 м залежно від типу. Одномодове оптоволокно ФПВ для підключення до дрона може передавати сигнал на відстань до 10 км, а магістральні мережі забезпечують дальність до 150 км.

Використання підсилювачів кожні 100 км компенсує згасання сигналу, що робить оптично-волоконні технології незамінними для формування глобальних мереж.

Типові помилки під час використання оптоволоконних систем

Під час роботи з оптоволоконними системами важливо враховувати не лише технічні характеристики кабелю, а й умови його застосування. Навіть незначна помилка на етапі вибору, підключення або монтажу може призвести до втрат сигналу та нестабільної роботи мережі. До типових порушень використання оптоволокна для мережі належать:

1. Неправильний вибір типу оптичного кабелю — залежно від типу відрізняються відстань та швидкість передачі даних, отже, важливо ретельно вивчити особливості кожного типу та порівняти їх з власними потребами.
2. Недооцінка умов прокладання мережі — оптоволокно є досить крихким матеріалом, який легко пошкодити та складно ремонтувати, тому варто спершу оцінити організацію надійної мережі у реальних умовах.
3. Використання несумісного обладнання — для коректної роботи важливо оптоволокно з'єднати з відповідним приладом, адже модуль для підключення (приймач та декодер) має забезпечувати стабільний зв’язок між дроном та пілотом.
4. Порушення правил монтажу оптоволоконних ліній — надмірний натяг, перевищення радіусу вигину або пошкодження оболонки кабелю — спричиняє втрати сигналу та зменшення строку експлуатації мережі.

Щоб уникнути таких проблем, доцільно заздалегідь перевірити сумісність усіх елементів системи та умови прокладання та врахувати, які має оптоволоконний кабель переваги і недоліки. Практичний підхід на старті допомагає зменшити ризик збоїв і зберегти стабільність зв’язку надалі.

FAQ

⚡ Оптоволокно — це що таке простими словами?

Це дуже тонкий елемент із пластику або скла, який передає інформацію світловими імпульсами. Завдяки цьому оптоволокно забезпечує високу швидкість і надійне передавання великих обсягів даних на значні відстані.

⚡ Чому оптоволоконний зв’язок швидший за звичайний кабель?

Швидкість визначається тим, який тип сигналу передається оптоволоконним кабелем. Оптичний спосіб передавання даних забезпечує набагато вищу швидкість, ніж передача за допомогою електричних сигналів. Також системи мають захист від електромагнітних перешкод.

⚡ На якій відстані може працювати оптоволоконний кабель?

Дальність передачі сигналу залежить від типу кабелю. Одномодове волокно здатне передавати дані без суттєвих втрат на дистанцію від 10 км, а багатомодове працює на відстані до 550 м. Мережі з підсилювачами можуть мати дальність передачі даних на тисячі кілометрів.

⚡ Чим оптоволоконний кабель відрізняється від мідного?

Головними відмінностями є матеріали, з яких виготовляються ці кабелі, та принцип передачі сигналу. Система працює через світлові імпульси, а мідний кабель через електричні.

Швидкісний інтернет через оптоволокно може працювати без електроживлення за умови забезпечення електроенергії у провайдера. Мідний кабель такої змоги не дає.

Де використовується оптоволокно для FPV?

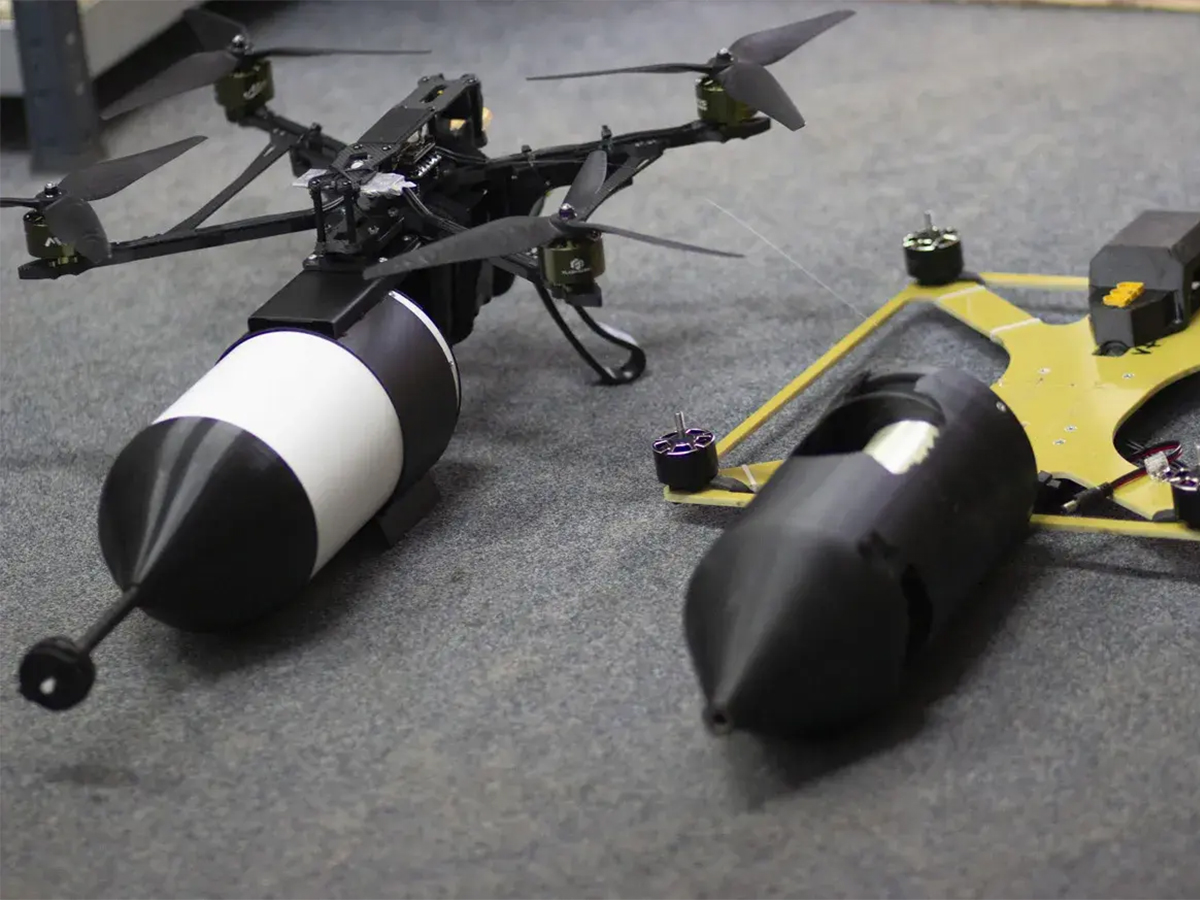

Для розуміння, що таке ФПВ-дрон на оптоволокні, маємо уявити безпілотник, який працює без використання радіозв’язку. Керування та отримання сигналу відбуваються через тонкий оптичний кабель, який розмотується з котушки, встановленої на БПЛА. Така технологія є незамінною під час роботи ворожих засобів РЕБ, які глушать радіоефір, і навіть потужні антени для дронів на радіозв’язку не мають змоги передати якісний сигнал. Дальність дрона на оптоволокні залежить від застосованої котушки.

Висновок

Оптоволокно — це одна з найшвидших технологій передачі даних, що забезпечує високу швидкість, стабільність і надійність зв’язку. Завдяки розвитку технологій ми дізналися, що таке дрон на оптоволокні та які переваги має застосування оптоволоконних систем для сучасних систем керування і передачі інформації.
