ТОП помилок при виборі тепловізора

Будь-яка помилка під час купівлі оптики може коштувати дорого. Тому важливо розібратися, що таке тепловізор та яких критичних прорахунків найчастіше припускаються користувачі.

Тепловізор – це високотехнологічний оптико-електронний прилад, який фіксує невидиме для людського ока інфрачервоне випромінювання об’єктів і перетворює його на видиме зображення. Фахівці Zelen Store підготували матеріал, який допоможе краще зрозуміти базові параметри та підібрати пристрій, який стовідсотково працює на свою вартість.

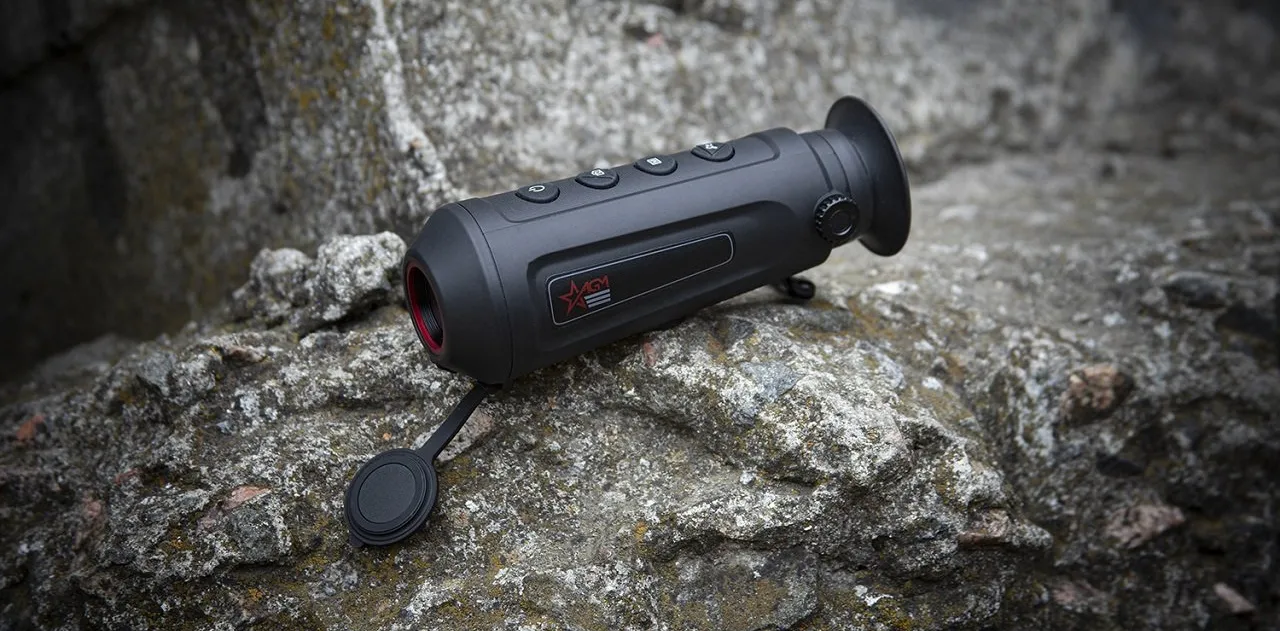

Як виглядає тепловізор і що важливо у конструкції?

Новачкам варто ознайомитися з тим, як виглядає тепловізор і на що звертати увагу при першому огляді. Зовні він нагадує класичний монокуляр, бінокль або оптичний приціл. Основу складає спеціальна непрозора германієва лінза, яка пропускає виключно теплове випромінювання.

Конструкція має бути міцною та відповідати екстремальним вимогам експлуатації. Ергономіка та зручність використання відіграють вирішальну роль. Також варто звернути увагу на такі параметри:

• матеріал об’єктива (використовується тільки очищений германій, адже звичайне скло не пропускає ІЧ-промені);
• захист від вологи та пилу (IP-рейтинг повинен бути не нижче IP67);
• прогумовані елементи та кнопки управління, які легко ідентифікувати та натискати наосліп у тактичних рукавицях;
• наявність стандартизованих кріплень для встановлення пристрою на шолом, трипод або зброю.

Якщо захист корпусу слабкий, перший дощ або випадкове падіння виведе чутливий прилад з ладу. Саме тому стійкість до ударів є базовою вимогою для професійної техніки. Наприклад, продукція Thermtec має посилений корпус та активно використовується в польових умовах.

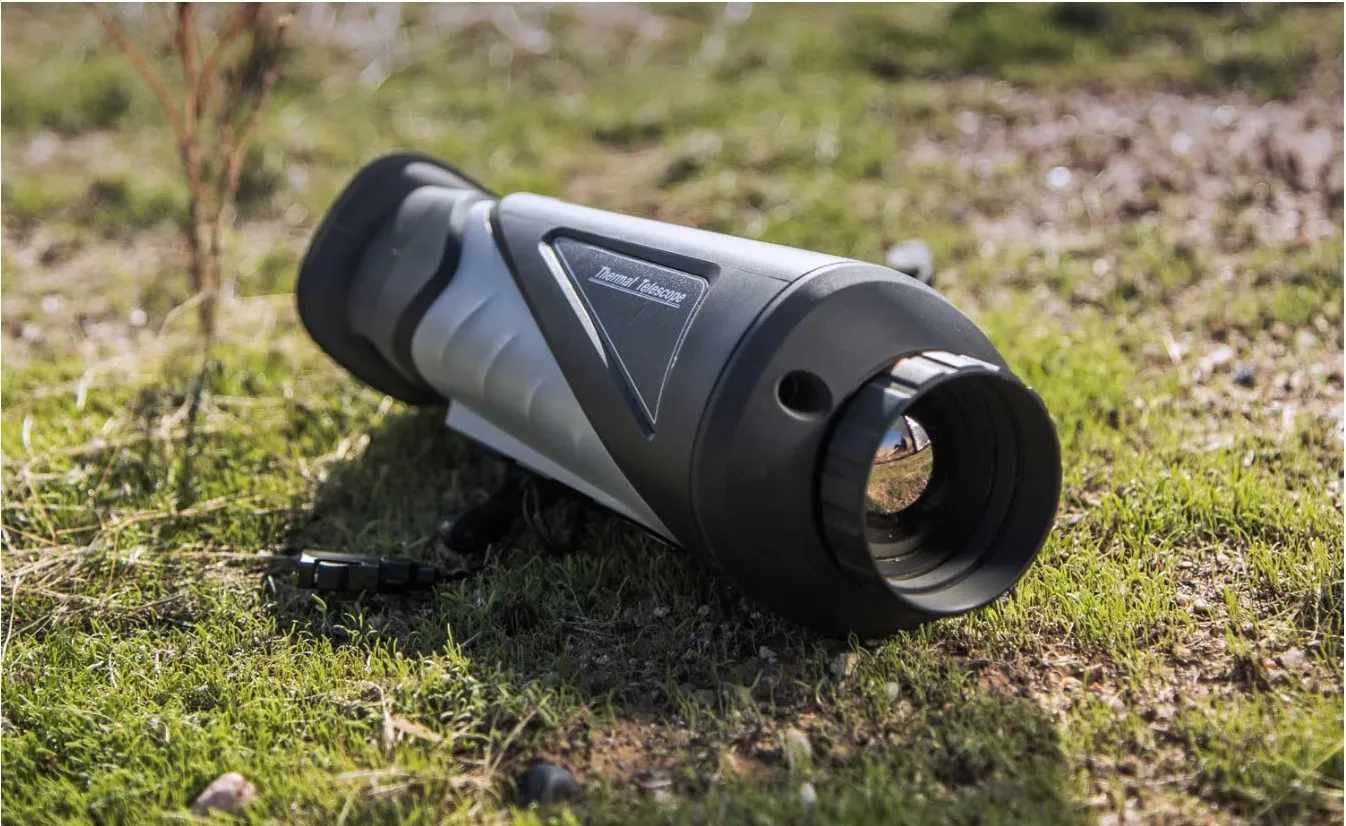

Як працює тепловізор і чому це критично для вибору?

Перед покупкою потрібно чітко ознайомитися з тим, як працює тепловізор, принцип дії базується на фіксації найменшої різниці температур (навіть у 0.01°C). Об’єктив фокусує довгохвильове інфрачервоне випромінювання на мікроболометричну матрицю. Принцип роботи тепловізора виглядає наступним чином:

• теплове випромінювання від навколишніх об’єктів проходить через германієвий об’єктив;
• сенсор нагрівається та змінює свій електричний опір залежно від температури об’єкта в кожному пікселі;
• процесор приладу зчитує ці зміни та перетворює їх на пікселі відповідних кольорів або градацій сірого;
• готове термографічне зображення виводиться на мікродисплей, який знаходиться в окулярі пристрою.

Якість матриці та швидкість процесора відіграють важливу роль у цьому процесі. Перед тим, як вибрати тепловізор, починайте з детального вивчення типу сенсора та базових характеристик.

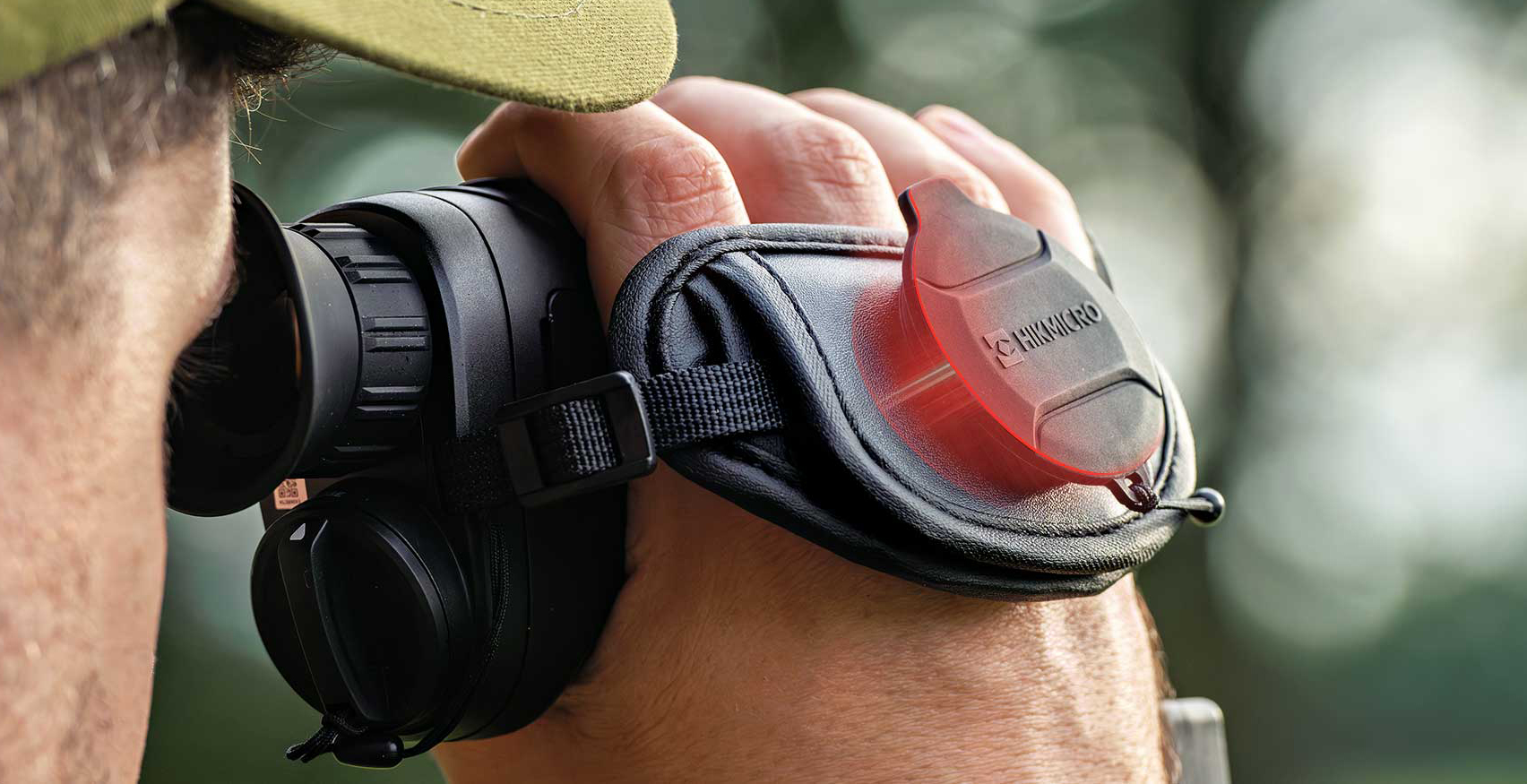

Як бачить тепловізор на практиці – очікування vs реальність

Головна помилка новачків полягає у занадто завищених очікуваннях того, як бачить тепловізор у реальному середовищі. Наприклад, при роботі в складних погодних умовах (злива, густий снігопад, щільний туман) знижується контрастність зображення, оскільки вода в повітрі частково поглинає та розсіює ІЧ-випромінювання. Тому потрібно враховувати такі нюанси:

• людину за 1000 метрів видно лише як кілька пікселів, що світяться на темному фоні, без можливості ідентифікації;
• влітку, коли каміння, ґрунт та дерева нагріті на сонці до +30°C, виділити теплокровний об’єкт складніше, ніж взимку;
• прилад не здатний бачити через цегляні стіни, віконне скло чи товсті стовбури дерев.

Наприклад, тепловізор PARD може показати ідеальну картинку морозної ночі, але в літню зливу його ефективність знизиться. Якість зображення залежить від різниці температур між ціллю спостереження та загальним фоном.

ТОП помилок під час вибору характеристик

При розгляді технічних характеристик покупці женуться за цифрами, які не мають вирішального значення для виконання специфічних завдань. Найбільша помилка – фокус виключно на дальності виявлення (наприклад, до 2000 метрів у техпаспорті). На практиці важливішою є дальність розпізнавання (відстань, на якій можна чітко зрозуміти, який об’єкт знаходиться, складає 300–500 м). Ще одна категорія помилок стосується оптики та мікроелектроніки. Зверніть увагу на наступні нюанси під час аналізу специфікацій:

• теплова чутливість (NETD) має бути якомога меншою (в ідеалі <25 mK або <35 mK), щоб бачити деталі у вологу та сиру погоду;
• роздільна здатність матриці 256x192 підходить лише для дуже коротких дистанцій, тоді як для середніх потрібна 384x288, а для далеких обов'язкова 640x512;
• об’єктив і фокусна відстань формують поле зору – великий об’єктив на 50 мм дає велику оптичну кратність, але звужує кут огляду;
• збільшення та зум бувають оптичними і цифровими – цифровий зум розтягує пікселі, погіршуючи якість картинки.

Кожна характеристика впливає на враження від приладу під час активного використання. Якщо ви проігноруєте розмір сенсора або показник теплової чутливості, жоден цифровий алгоритм не виправить розмите зображення.

Які тепловізори потрібні ЗСУ і чому цивільні часто помиляються?

Тепловізор військовий – це критично важливий інструмент виживання, що працює цілодобово. Аналізуючи, які тепловізори потрібні ЗСУ, потрібно відкинути цивільні моделі. Для військових важливі тривала автономність, механічна надійність та невидимість для ворожих засобів РЕБ. Наприклад, тепловізор IRAY має попит через доведену стійкість до агресивних зовнішніх чинників. Виділяють наступні характеристики військових тепловізорів для бронетехніки, важливі при виборі:

• ударостійкий корпус із легкого магнієвого сплаву або композиту;
• висока частота оновлення кадрів (не менше 50 Гц);
• конструктивна можливість швидкої заміни акумулятора.

Розуміючи, для чого тепловізор на війні, стає очевидним, що економити на якості не можна. На полі бою важлива безвідмовність кожного елемента екіпірування та спорядження.

Помилки при виборі під конкретні задачі

Є кілька правил, як правильно вибрати тепловізор для полювання та інших завдань. Потрібно враховувати умови експлуатації та ваші уподобання.

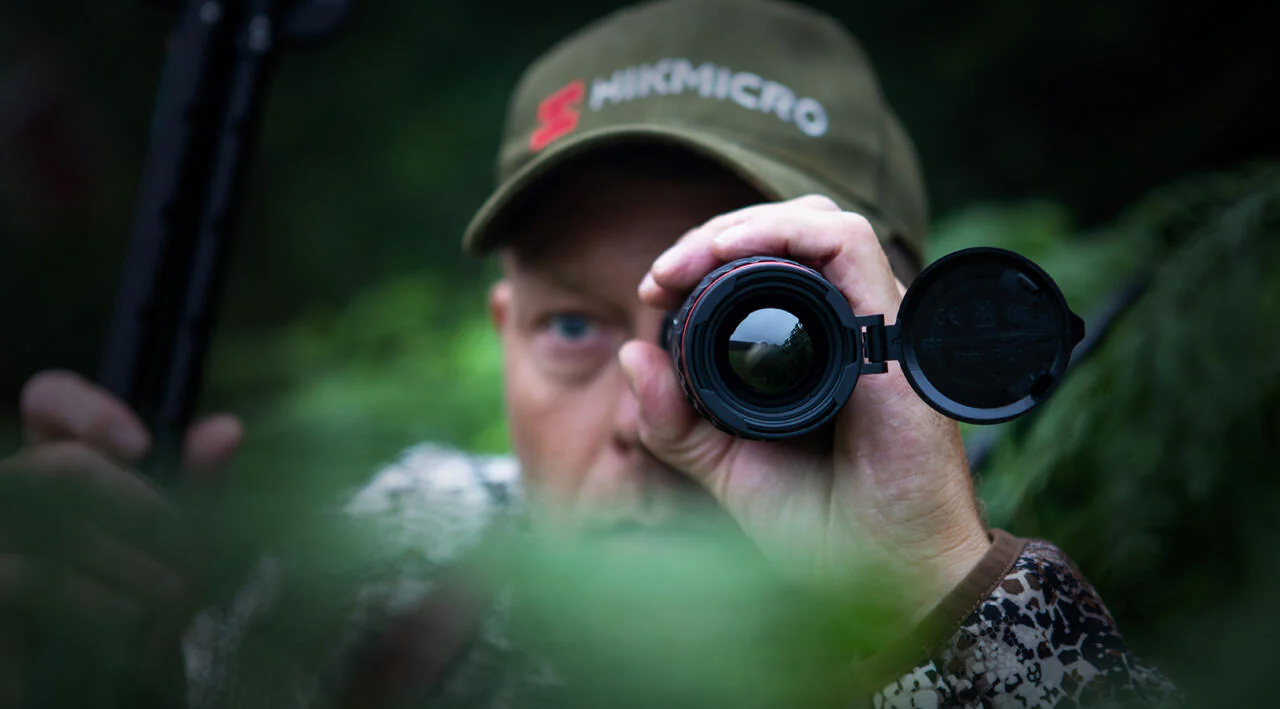

Вибираючи тепловізор для полювання, потрібно оцінити типові варіанти використання. Для лісу (робочі дистанції рідко перевищують 100–150 м) краще брати легкий прилад з широким полем зору (об'єктив 19–25 мм) і невеликим базовим оптичним збільшенням (1,5x–2x). Зверніть увагу на тепловізор HikMicro, який має відмінний баланс ціни та якості.

Моделі для спостереження і охорони

Для охорони вибирають ручні монокуляри замість стаціонарних поворотних PTZ-камер. Для стаціонарних постів важливою є безперервна робота в темряві та можливість живлення від стандартної електромережі.

Пристрої для пошуку і роботи вночі

При тривалому і напруженому пошуку зниклих безвісти людей важливими є автономність та компактність приладів. Якісне нічне спостереження протягом 8-10 годин поспіль суворо вимагає від пристрою стабільної роботи.

Що ігнорують перед купівлею: практичні нюанси

Вибираючи тепловізори для військових задач або польових цілей, потрібно враховувати багато особливостей. Зверніть увагу на наступні нюанси:

• реальний час автономної роботи;
• простота інтерфейсу та меню управління;
• швидка передача даних;
• якість дисплея.

Враховуйте, як саме конкретна модель поведе себе під час багатогодинної експлуатації в полі. Наприклад, часто вибирають тепловізори AGM через їх тактичну практичність та універсальність системи живлення.

FAQ

⚡ Як працює тепловізор у дощ або туман?

Висока вологість повітря діє як фізичний екран для теплових променів, відчутно погіршуючи загальний контраст. Низький показник NETD (<25 mK) дає чутливій матриці змогу вловлювати мінімальні залишки теплового контрасту між об’єктами.

⚡ Як бачить тепловізор через кущі чи скло?

Теплобачення – це не рентгенівське випромінювання. Воно не бачить крізь звичайне будівельне чи автомобільне віконне скло, оскільки воно працює як дзеркало і відбиває ІЧ-випромінювання (у склі ви бачите власне теплове відображення). Крізь рідкі кущі або високу суху траву «світіння» теплового об’єкта пробивається, але густий ліс – нездоланна перешкода.

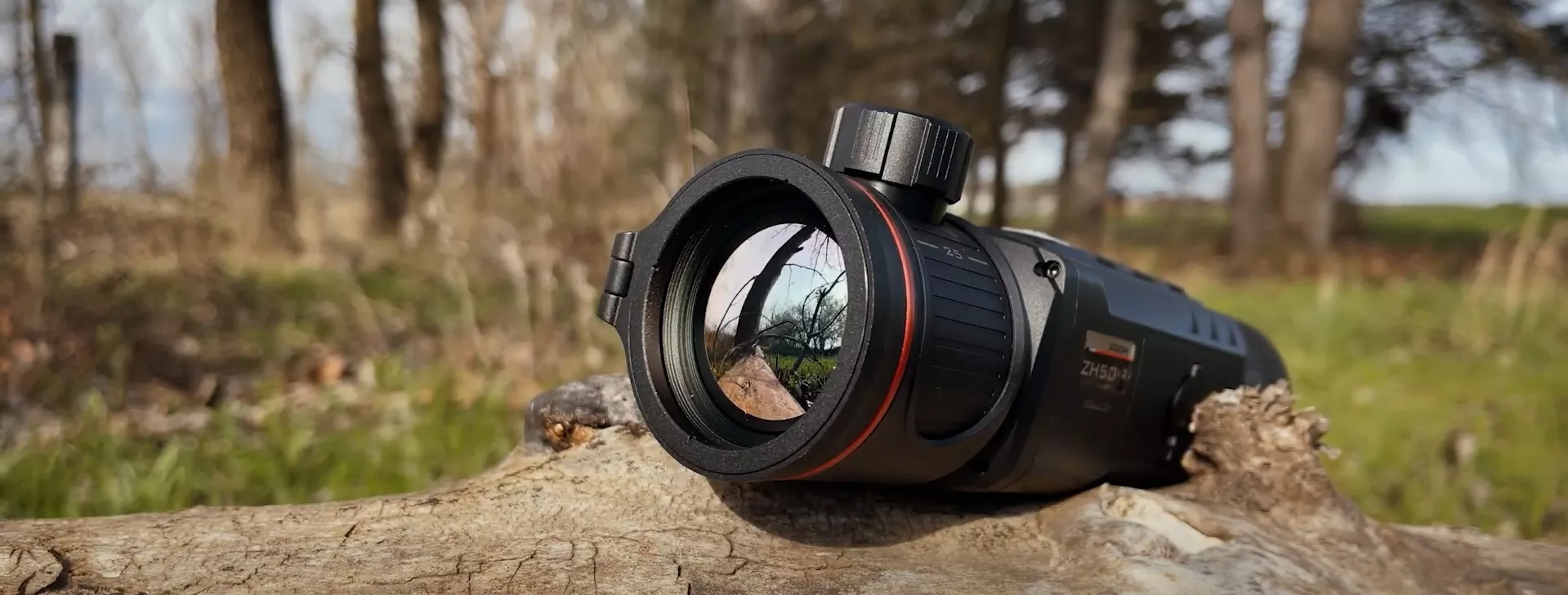

⚡ Як виглядає тепловізор у різних форматах?

Існують різні види тепловізорів: кишенькові портативні монокуляри (схожі на компактну зорову трубу), масивні бінокуляри (у вигляді класичного бінокля для меншої втоми очей), тепловізійні приціли (монтуються на зброю) та спеціальні насадки на денну оптику.

⚡ Які тепловізори потрібні ЗСУ для нічних задач?

На фронті потрібні моделі з матрицями від 384x288 пікселів (а краще 640x512), частотою оновлення не менше 50 Гц, базовим оптичним збільшенням 2-4x, вбудованим лазерним далекоміром, міцним магнієвим або полімерним корпусом та стійкістю до мінусових температур.

⚡ Як правильно вибрати тепловізор для полювання без переплати?

Оцініть типову дистанцію стрільби та спостереження. Якщо ви знаходитеся в лісі і дистанція стрільби менше 150 метрів – вам достатньо моделі з об’єктивом 25 мм та матрицею 384x288. Немає сенсу переплачувати за флагманську 640-ву матрицю та великий 50-мм об’єктив для роботи на близьких відстанях.

⚡ Як сховатися від тепловізора і чи це взагалі можливо?

Стати повністю невидимим у тепловому спектрі складно. Існують навіть цілі інструкції, як сховатись від тепловізора за допомогою рятувальних ковдр із фольги. Так, фольга екранує тепло, але вона швидко нагрівається від тіла та сильно шарудить. До того ж вона має іншу температуру, ніж у довкілля, тому це не найкращий варіант.

Якщо потрібно знати, як обманути тепловізор, краще звернути увагу на спеціальний об’ємний антитепловізійний пончо.

Висновок

Найголовніші помилки при виборі оптики полягають у сліпій маркетинговій гонитві за мегапікселями без урахування реальних умов експлуатації. Ніколи не ігноруйте життєво важливі параметри: теплову чутливість, частоту оновлення кадрів та фокусну відстань об’єктива.

Вибирайте прилад під конкретну практичну задачу. Заявлені характеристики мають реальне значення тільки тоді, коли вони приносять користь при використанні. Звертаючись до фахівців Zelen Store, ви завжди отримаєте перевірену та надійну техніку, що відповідає всім стандартам. Це місце, де можна купити тепловізор на найвигідніших умовах.
