Тепловізор чи прилад нічного бачення: що краще для різних задач

Нічне спостереження – критична технологічна перевага в польових умовах. Професійний прилад нічного бачення – це складний оптико-електронний інструмент, який дає змогу екіпажам орієнтуватися там, де неможливо впоратися неозброєним оком. Обидва типи пристроїв призначені для роботи в повній темряві, але вони використовують фундаментально різні фізичні принципи. Вибір залежить від конкретної оперативної обстановки: орієнтування на місцевості або виявлення замаскованих цілей у густому лісі.

Ефективність у полі на 80% залежить від правильного підбору інструментарію. Спеціалісти Zelen Store підготували матеріал, який допоможе вам визначитися, що краще вибрати для нічних операцій.

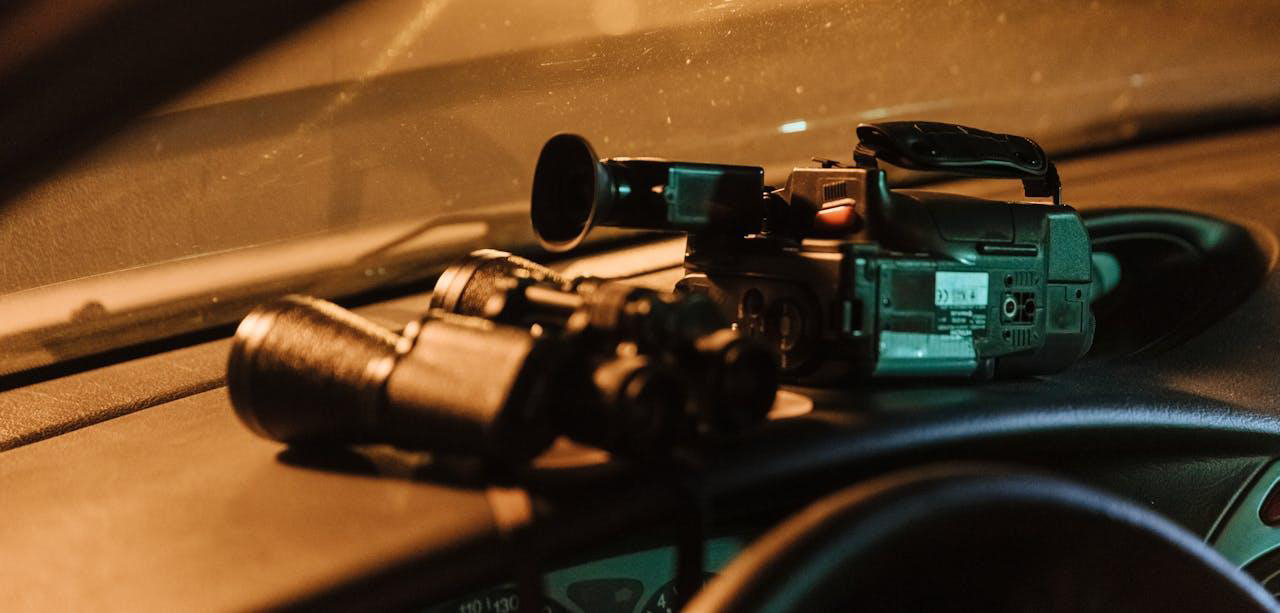

Тепловізор і прилад нічного бачення: у чому різниця

На перший погляд різниця між тепловізором і приладом нічного бачення здається неочевидною, але вони працюють у різних діапазонах електромагнітного спектра. Прилади нічного бачення (ПНБ) працюють у видимій та ближній інфрачервоній зоні (0,7–1,2 км), посилюючи існуючі фотони світла. Тепловізори, своєю чергою, фіксують дальнє теплове випромінювання (7–14 мкм), що існує навколо кожного об’єкта з температурою вище за абсолютний нуль.

Основне, чим відрізняється тепловізор від приладу нічного бачення, – вимоги до середовища. ПНБ потребує хоча б мінімального джерела світла (місяць, зірки) або активної ІЧ-підсвітки для розпізнавання. Тепловізор працює в абсолютній темряві, оскільки розпізнає не відбите світло, а власну теплову енергію об’єктів. Вирішуючи, що придбати – прилад нічного бачення чи тепловізор, потрібно розуміти, що перший варіант дає картинку, максимально наближену до реального відображення, а другий формує температурну карту.

Різниця між тепловим та оптичним зображенням критична для точної ідентифікації. У ПНБ можна розпізнати найдрібніші деталі: обличчя, написи на формі, дрібні гілки. Тепловізор показує яскраві плями на фоні холодного ландшафту. Обидва прилади реагують на погодні умови по-різному. ПНБ можна засліпити яскравим світлом (фарами, вибухами). Тепловізор ігнорує світло, але втрачає тепловий контраст під час сильного дощу чи туману.

Вибираючи тепловізор чи прилад нічного бачення, потрібно враховувати особливості використання. Універсального рішення не існує, тому що прилади є взаємодоповнюваними.

Як працює тепловізор?

Тепловізори – це оптико-електронні прилади, які перетворюють невидиме для людського ока тепло на електронний сигнал. Розглядаючи, що таке тепловізор, ключовим елементом системи варто назвати мікроболометр – матрицю із термочутливих датчиків. Тепловізор – це високотехнологічний сенсор, що аналізує різницю температур між об’єктом і фоном.

Виявлення теплового випромінювання

Тепловізор військовий оперує параметром NETD (Noise Equivalent Temperature Difference). Це показник чутливості: чим він нижчий (наприклад, <25 mk), тим дрібніші температурні перепади бачить пристрій. Інфрачервоне випромінювання проходить через германієву лінзу (звичайне скло його не пропускає) і потрапляє на детектор. Кожна точка матриці вимірює рівень енергії, а процесор миттєво формує тепловізійне зображення.

Робота в повній темряві

Головний принцип роботи тепловізора полягає в автономності від світла. Пристрій не потребує підсвічування, а отже, не видає позицію оператора. Багато хто шукає тепловізор нічного бачення, маючи на увазі можливість бачити крізь повну темряву підвалів чи густого лісу. Принцип, як бачить тепловізор, полягає в іншому, адже він розпізнає теплову сигнатуру навіть крізь задимлення або в снігопад.

Переваги для пошуку людей і техніки

Високий тепловий контраст цілі дає змогу помітити живу ціль на відстані до 2000 метрів за секунду. Людина з температурою 36,6 °C на фоні прохолодної землі виглядає як яскрава біла або кольорова фігура (залежно від вибраної палітри). Саме тому тепловізійна техніка є незамінною для виявлення замаскованих позицій ворога або працюючих двигунів техніки.

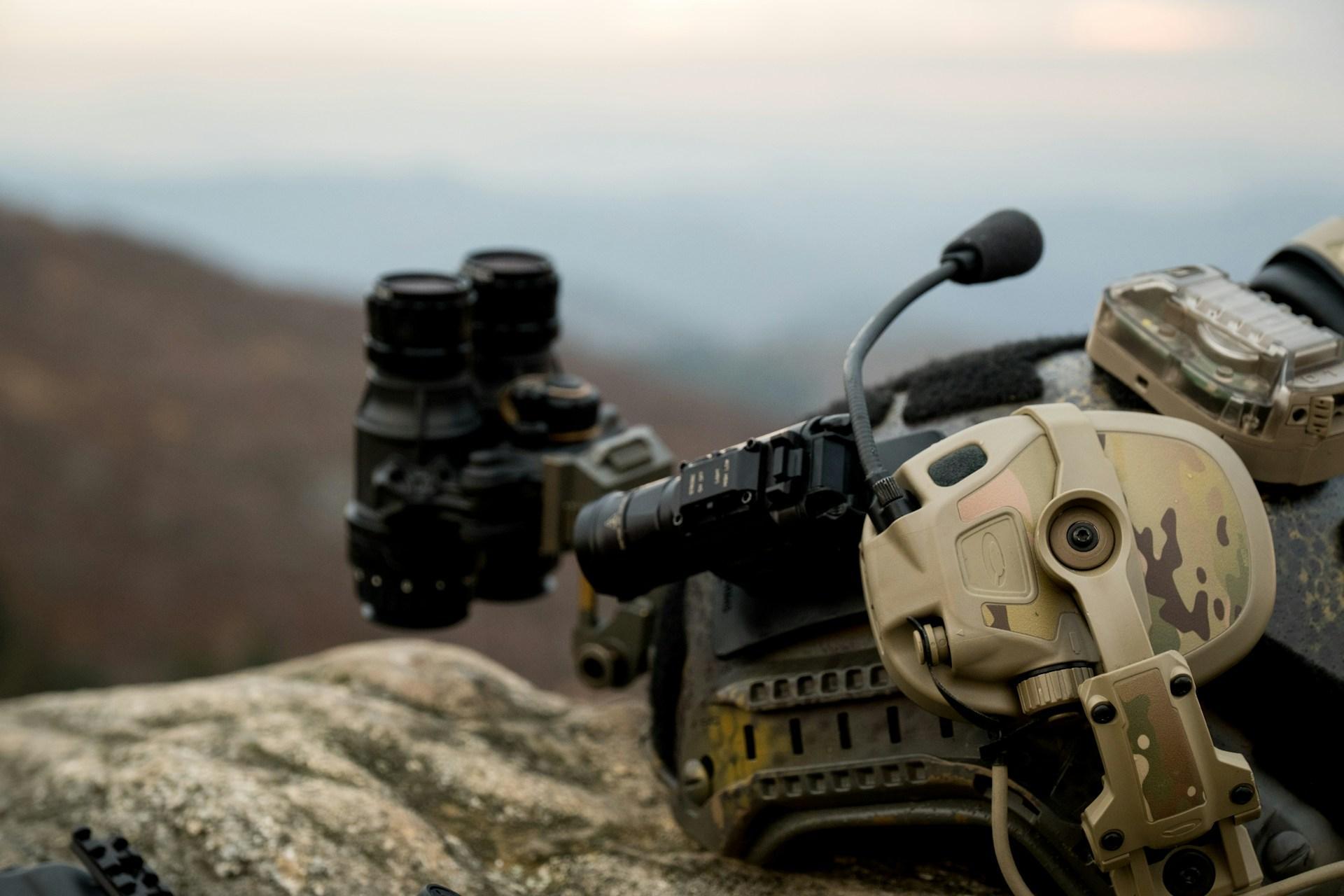

Як працює прилад нічного бачення?

Якщо розглядати, як працює прилад нічного бачення, принцип його дії базується на технології ЕОП (електронно-оптичного перетворювача). Розберемо докладніше.

Посилення залишкового світла

Процес починається з фотокатода, який збирає слабкі фотони світла і вибиває з них електрони. Вони потрапляють на мікроканальну пластину, де їхня кількість збільшується в геометричній прогресії (коефіцієнт підсилення може сягати 50 000 разів). Потім вони потрапляють на люмінесцентний екран, створюючи знайому зелену або чорно-білу картинку.

Роль IR-підсвічування

Якщо зоряного світла недостатньо (наприклад, у закритих приміщеннях), використовують інфрачервону підсвітку. Вона підсвічує сцену для сенсора ПНБ. Зверніть увагу, що таку підсвітку легко побачити через інший прилад нічного бачення, що демаскує оператора.

Особливості спостереження вночі

ПНБ дає об’ємне зображення. Через нього можна вести автомобіль, читати мапу або пересуватися нерівною місцевістю, правильно оцінюючи відстань до перешкод. Саме цим оптичний метод краще за тепловий.

Також важливо розуміти, які є прилади нічного бачення і чим вони відрізняються. Популярними є Gen 2+, Gen 3 та цифрові моделі. Кожне наступне покоління пропонує вищу чіткість та менший рівень шумів.

У яких задачах тепловізор ефективніший?

Тепловізори є лідерами у виявленні об’єктів. Якщо вам потрібно знайти об’єкт, що ховається, ніщо не спрацює краще. До того ж тепловізор нічного бачення здатний фільтрувати візуальні перешкоди, які зупиняють звичайне світло.

До основних варіантів використання професійного обладнання належать:

• пошук людей у темряві – ви знайдете ціль, навіть якщо вона нерухома і знаходиться за кущами;
• виявлення техніки вночі – гарячий радіатор авто або гармата залишаються світлими годинами навіть після використання;
• робота в складних умовах – тепловізор здатний бачити крізь туман, дим від димових гранат та легкий дощ;
• розвідка вночі – ви можете вести приховане спостереження на великих дистанціях без ризику демаскування ІЧ-променями;
• економія часу – тепловізори для військових дають змогу одразу побачити всі активні цілі на місцевості.

Для охоплення максимальної дистанції виявлення фахівці використовують тепловізійні рішення. Наприклад, тепловізор AGM відомий стійкістю до віддачі та високою частотою оновлення кадрів (50 Гц), що критично для спостереження за динамічними об’єктами. Популярним варіантом також є тепловізор HikMicro, який має NETD нижче 35mk та відмінну програмну обробку зображення.

Коли краще вибрати прилад нічного бачення?

Попри переваги тепловізорів, ПНБ мають свої переваги в ідентифікації та орієнтуванні на місцевості. Перед тим як вибрати прилад нічного бачення, варто враховувати сферу використання. Серед основних особливостей даної техніки:

• природна картинка – ПНБ передає тіні та деталі ландшафту, що дає змогу легше виявити каміння, ями, особливості рельєфу;
• гарне орієнтування – за допомогою окулярів нічного бачення можна керувати транспортом в нічний час без фар;
• приховане пересування – ви бачите навколишній світ чітко навіть у нічний час, що дає змогу виконувати важливі завдання;
• деталізація – тільки через ПНБ можна побачити обличчя людини або номерні знаки автомобіля на близькій відстані.

Якщо вам важлива висока роздільна здатність матриці, зверніть увагу на тепловізор InfiRay – цей бренд пропонує матриці 640x512 пікселів за ціною середнього сегмента. Серед бюджетних функціональних рішень виділяється тепловізор Пард, який забезпечує стабільну роботу за будь-яких умов.

На окрему увагу також заслуговує продукція ThermTec, яка відрізняється зручним керуванням та має систему інтелектуального вимірювання відстані. На сайті Zelen Store ви зможете підібрати рішення під свої задачі.

На що звернути увагу під час вибору пристрою?

Якщо ви шукаєте надійний пристрій, потрібно враховувати багато особливостей. Серед основних виділяють:

• дальність виявлення та ідентифікації, що працюють на різних дистанціях (ідентифікація в тепловізорі в 3–4 рази коротша за дальність виявлення цілей);
• роздільна здатність матриці – для професійних задач мінімум складає 384x288 пікселів, а для максимальної чіткості потрібно 640x512;
• автономність – у польових умовах пристрій має працювати мінімум 5–7 годин на одному заряді (зверніть увагу на можливість швидкої заміни акумуляторів);
• кут огляду – чим ширший кут, тим легше контролювати простір навколо, але тим менша дистанція спостереження;
• захист корпусу – стандарт IP67 є обов’язковим для військової оптики.

Враховуючи всі особливості, ви зможете підібрати прилад відповідно до завдань. Порівняльна характеристика представлена в таблиці.

Цікаві факти про прилади нічного бачення: перші моделі з'явилися ще під час Другої світової війни, але вони були настільки громіздкими, що потребували величезних акумуляторів у рюкзаках. Сучасні моделі компактні та зручні у використанні.

Типові помилки під час вибору

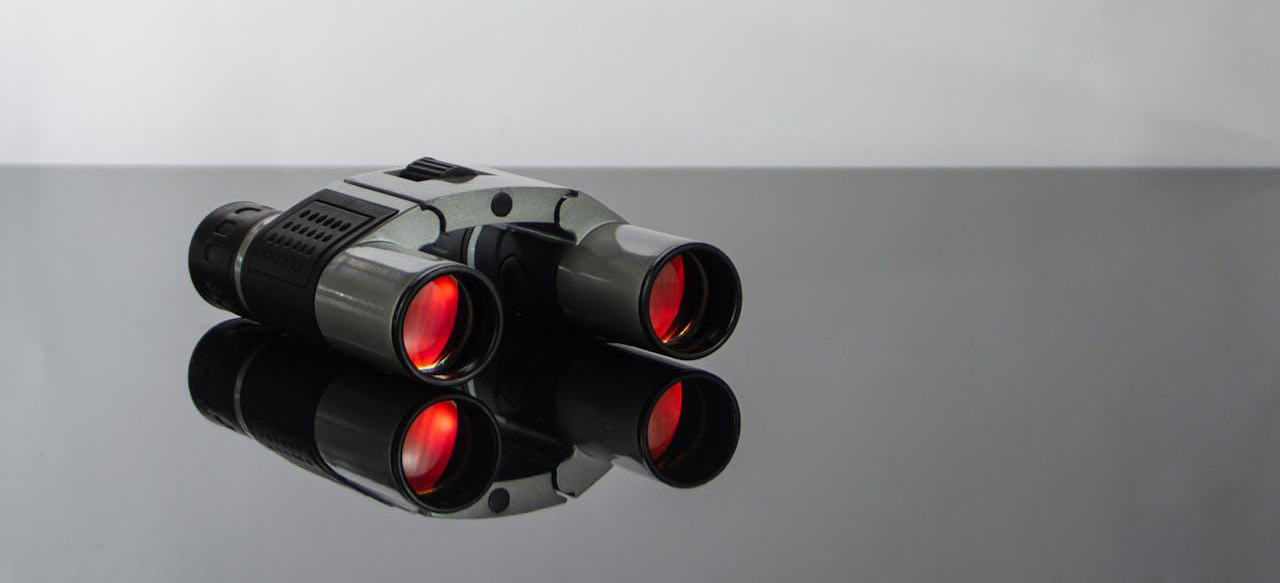

Купуючи нічник-тепловізор, варто знати його обмеження. Серед основних помилок під час вибору:

• орієнтація лише на ціну – дешевий ПНБ 1-го покоління практично марний порівняно з цифровим нічним баченням або Gen 2+;
• ігнорування погодних чинників – якщо ви працюєте в туманному регіоні, ПНБ без тепловізора буде неефективним у 40% випадків;
• неправильний вибір під задачу – купувати приціл-тепловізор для постійного нічного спостереження без світла в руках незручно і небезпечно для очей через втому;
• ігнорування автономності – деякі пристрої споживають енергію надто швидко.

Ефективність підрозділу, що використовує ПНБ та тепловізори, зростає на 150% порівняно з групами, що мають лише один тип пристроїв. Це пов'язано з обмеженнями кожної технології.

FAQ

⚡ Чим тепловізор відрізняється від приладу нічного бачення?

Тепловізор бачить тепло об'єктів (ІЧ-випромінювання), а ПНБ посилює відбите світло (видиме та ближнє ІЧ). Тепловізор не боїться повної темряви та диму, а ПНБ дає чіткішу картинку деталей.

⚡ Що краще для полювання: тепловізор чи ПНБ?

Для виявлення звіра на великих відстанях у лісі кращий тепловізор. ПНБ зручніший для пересування та точної ідентифікації трофея на коротких дистанціях під час нічного полювання.

⚡ Чи працює тепловізор у повній темряві?

Так, це його головна особливість. Йому не потрібне додаткове освітлення, адже він бачить власну енергію об'єктів.

⚡ Для чого потрібне IR-підсвічування?

Воно потрібне для приладів нічного бачення, коли природного світла замало. Це робить об'єкти видимими для ЕОП, але помітними для інших пристроїв нічного бачення.

⚡ Який пристрій краще для військових задач?

Найкращий результат дає поєднання ПНБ (у вигляді окулярів) для орієнтування та пересування + тепловізійного монокуляра для виявлення цілей.

⚡ Що краще працює в тумані чи диму?

Тільки тепловізор. Частинки туману та диму розсіюють світло, роблячи ПНБ неефективним, але довгі хвилі теплового випромінювання вільно проходять крізь них.

Висновок

Тепловізор і прилад нічного бачення мають різні принципи роботи в повній темряві та сфери застосування. Тепловізор – ідеальний варіант для виявлення цілей у складних умовах, а ПНБ забезпечує природне зображення. Вибір конкретного варіанта залежить від задач. Правильна конфігурація обладнання та розуміння обмежень – запорука успіху у нічній операції. Вибирайте якісні прилади, запропонувати які може магазин Zelen Store.
