Тепловізійний приціл: як вибрати теплоприціл під ваші задачі

Тепловізорний приціл — оптичний прилад, за допомогою якого можна бачити об’єкти завдяки їхньому тепловому випромінюванню. Якісний теплоприціл допомагає на полюванні, у спостереженні та військовій справі. Вкрай важливо правильно підібрати оптимальний пристрій для конкретних умов. Тепловізійна оптика відомих виробників вимірює дальність виявлення цілі, має високу роздільну здатність сенсора й демонструє хорошу автономність роботи. Проте, все це варто розповісти по черзі.

Що таке теплоприціл і як працює тепловізійна оптика

Майже всі об’єкти мають інфрачервоне випромінювання, а його інтенсивність залежить від температури. Військова або мисливська тепловізійна оптика перетворює інфрачервоне випромінювання на видиме зображення. Це дає змогу бачити цілі навіть у темряві.

Дехто плутає теплоприціл з ПНБ, проте різниця між ними відчутна. Приціл реагує саме на інфрачервоне випромінювання, а прилад нічного бачення посилює відбите світло, тобто потребує хоча б невеликого освітлення. Тепловізор краще працює у цілковитій темряві, проте може бути менш ефективним у тумані й під час опадів, а також гірше визначає перегріті об’єкти.

Теплоприціл чи тепловізійні насадки для оптичних прицілів

Тепловізійні насадки для оптичних прицілів — компактні змінні пристрої (clip-on), що встановлюються на зброю перед звичайною оптикою, перетворюючи її на повноцінний тепловізійний приціл. Ці насадки мають низку переваг:

• універсальність — швидке перемикання між денним та нічним режимом;
• збереження пристрілки — повторна пристрілка тепловізійного прицілу не потрібна;
• робота в будь-яких умовах — туман, дим, темрява, кущі;
• нижча вартість;
• менша вага;
• швидке встановлення та демонтаж.

Насадки більше підходять мисливцям з однією рушницею, стрільцям, які цінують максимальне маскування, та власникам якісної денної оптики. На відміну від насадок, тепловізор знадобиться тим, хто полює тільки вночі, любителям технологічних пристроїв і власникам кількох видів зброї.

Як вибрати тепловізійний приціл: ключові характеристики, що реально впливають

Стрільців-початківців часто цікавить питання, як вибрати тепловізійний приціл. Під час вибору потрібно звернути увагу на декілька ключових параметрів.

Матриця

Роздільна здатність тепловізійної матриці (сенсора) відповідає за деталізацію зображення. Чим вищий цей показник, тим більш насичена картинка. Наприклад, зображення 640 x 480 краще за картинку 384 x 288 пікселів.

Розмір пікселя сенсора також визначає деталізацію та компактність пристрою. Рекомендується звертати увагу на сенсор з розміром пікселя 12 мікронів.

Чутливість NETD визначає, наскільки різниця температур здатна відобразитися на екрані. За параметрів менш як 25–30 мК забезпечується якісна картинка навіть у туман чи дощ. Показник понад 50 мК іноді дає розмите зображення у складних умовах.

Оптика і картинка

Діаметр об’єктива визначає дальність виявлення цілі, деталізацію й поле зору. Чим більший цей показник, тим чіткіше зображення, проте зростає вага. Світлосила — параметр, що визначає здатність лінзи пропускати теплове випромінювання на матрицю: чим він нижчий, тим яскравіше зображення.

Поле зору прицілу (FOV) — це кутовий розмір ділянки у градусах. Широкий кут (понад 30 градусів) підходить для невеликих відстаней, а вузький (менше ніж 10 градусів) — кращий для виявлення далеких цілей.

Окрім цього, розрізняють оптичне та цифрове збільшення. Оптичне допомагає отримати якісне зображення без втрати деталізації. А цифровий зум забезпечує масштабування картинки, але водночас з’являється так звана «пікселізація» (втрата чіткості).

Частота оновлення та затримка

Частота оновлення кадру відповідає за плавність картинки. Мінімально допустимий рівень становить 25–30 Гц, хоча краще орієнтуватися на показник 50–60 Гц. Це зручніше й дає змогу точніше визначати траєкторію цілі. Відомі виробники, такі як ATN Mars, створюють приціли з мінімальним показником від 50 Гц.

Латентність прицілу — час між фіксацією та виведенням зображення. Вимірюється вона в мілісекундах. В якісних моделях латентність складає не більше 25 мс. А от показник у 33 мс вже помічається людським оком.

Дальність виявлення: як читати цифри виробника

Є кілька термінів, у яких варто розібратися. Detection (виявлення) — максимальна відстань фіксації об’єкта, але фіксується тільки наявність. Recognition (розпізнавання) — дистанція, на якій можна розпізнати ціль, наприклад, відрізнити людину від автомобіля. Identification (дистанція ідентифікації) — найменша дистанція, яка допомагає розпізнати окремі деталі.

Під час вибору необхідно враховувати всі три параметри, адже виявлення цілі на відстані 2000 м та дистанція розпізнавання 2000 м — це далеко не одне й те ж.

Калібрування (NUC) і стабільність зображення

Під калібруванням (NUC) мається на увазі усунення шумів та неоднорідності зображення, які виникають через нагрів пікселів сенсора. Саме NUC оновлює картинку, роблячи її чистою. У частині приладів калібрування виконується автоматично, в інших — вручну.

Стабільність зображення теж визначається частотою NUC та температурним дрифтом сенсора. Сучасний тепловізійний бінокль або приціл з безшторковим алгоритмом роботи забезпечує стабільну картинку без пауз, що дає змогу слідкувати за динамічними цілями.

Живлення, автономність і запис

Всі сучасні моделі використовують батареї для живлення. Це зручний змінний акумулятор для прицілу. Але також є можливість підключати powerbank, який збільшує автономність у 2–3 рази. Деякі бренди, наприклад, InfiRay застосовують власні швидкозмінні акумуляторні модулі.

Зазвичай середня автономність становить 4–7 годин, проте часто теплоприціл має режим енергоощадження. Він дає змогу вимикати дисплей або знижувати частоту кадрів. Це економить до 25 % заряду. Є навіть прилади-рекордсмени, що зберігають автономність до 18 годин.

Деяка сучасна оптика також має опцію запису відео (до кількох годин) на картку пам’яті. Фільмування можна активувати вручну або воно вмикається автоматично під час пострілу. На додаток, такі виробники, як AGM пропонують можливість трансляції зображення через бездротове підключення Wi-Fi на смартфон або в мережу. Для цього використовується спеціальний застосунок виробника.

Функція запису відео необхідна для фільмування влучань, аналізу помилок або створення пізнавального контенту. Режим знімання стане в пригоді й під час навчання стрільбі та для фіксації результатів. Але не кожному мисливцю він дійсно потрібен.

Корпус і практичність

Передові моделі зазвичай мають ударостійкий корпус з магнієвих сплавів, авіаційного алюмінію абощо. Захист від вологи та пилу визначається стандартом IPxx. Чим вищі цифри після IP, тим кращий захист. Наприклад, приціл Senopex зі стандартом захисту IP67 витримує навіть короткочасне занурення у воду. Діапазон робочої температури також досить широкий: від -20 до +50 градусів.

Вибираючи теплоприціл, необхідно звернути увагу на надійність кріплення. Це запорука стабільної точки влучання у разі віддачі. Фіксація здійснюється за допомогою моноблоків, кілець і гвинтів.

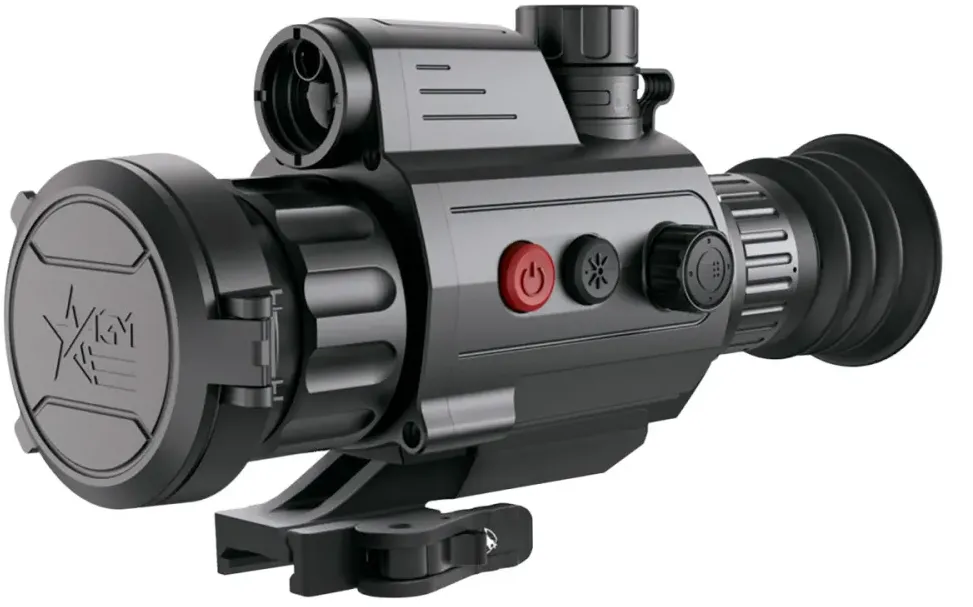

Тепловізійний приціл з балістичним калькулятором: кому потрібен і як це працює

Тепловізійний приціл з балістичним калькулятором — високотехнологічне обладнання, що дає змогу одночасно бачити ціль та розраховувати точку влучання кулі в автоматичному режимі. Працює пристрій наступним чином:

1. Тепловізор фіксує інфрачервоне випромінювання.
2. Стрілець вимірює відстань за допомогою вбудованого лазерного далекоміра.
3. Процесор балістичного прицілу миттєво проводить розрахунки.
4. На екрані з’являється цифрова прицільна сітка.

Система аналізує такі дані, як дистанція, балістичні дані патрона (маса та початкова швидкість вводяться користувачем), атмосферні умови і навіть вітер. Варто зазначити, що прицільність стрільби значною мірою залежить від правильних налаштувань балістичного калькулятора, а також коректного введення даних.

Пристрілка тепловізійного прицілу: що важливо знати перед налаштуванням

Багатьох цікавить питання, як пристріляти тепловізійний приціл. Для цього варто використовувати офіційну інструкцію конкретної моделі. Сама пристрілка тепловізійного прицілу здійснюється тільки на спеціалізованому стрільбищі під наглядом інструктора зі стрільби, що робиться з міркувань безпеки.

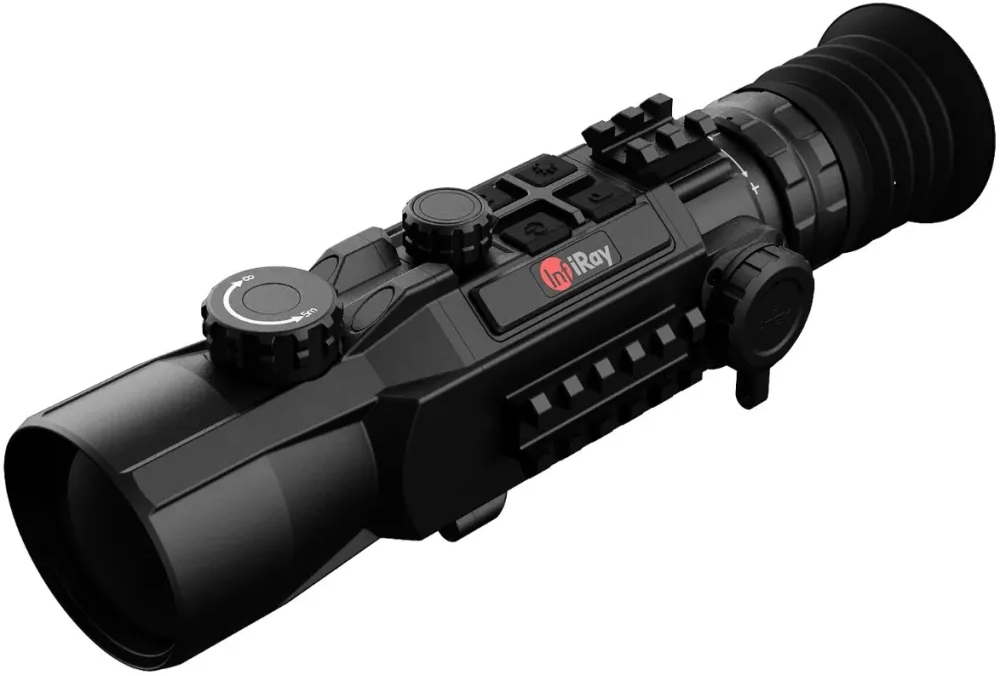

Як пристріляти тепловізійний приціл: базова логіка процесу

Пристрілка теплоприцілу має низку відмінностей від пристрілки звичайної оптики. Різниця насамперед полягає в температурі мішені. Налаштування здійснюється через спеціальне меню. Функція заморожування кадру допомагає зафіксувати точку прицілювання та фактичне влучання за допомогою курсору на екрані. Приціл автоматично перераховує координати та зміщує сітку куди треба.

Сучасні тепловізійні приціли також зберігають профілі пристрілки. Наприклад, власники просунутих пристроїв ThermTec чи інших брендів можуть швидко перемикатися між збереженими профілями. Достатньо лише вибрати відповідні налаштування.

Типові фактори, які «збивають» пристрілку

«Збити» пристрілку можуть різні фактори. Насамперед це фізичні зміни в системі «зброя-приціл»: послаблення кріплень, зміщення під час транспортування, температурне розширення металу. Також похибки спричиняють зовнішні балістичні фактори (температура, вологість, вітер). Зміна боєприпасів та їхні властивості також іноді впливають на точність пристрілки, адже може бути різна вага патронів, різні партії тощо.

Перевіряти «нуль» повторно необхідно перед кожним відповідальним використанням зброї. Також рекомендується робити це й після механічного впливу, зміни боєприпасів, перепадів температури понад 10 градусів або чищення зброї з демонтажем прицілу.

Безпека і відповідальність

Пристрілка має здійснюватися тільки в контрольованих умовах під наглядом інструктора. Необхідно дотримуватися безпечного поводження зі зброєю та проводити процес тільки на облаштованих стрільбищах. Звісно, необхідно дотримуватися й норм місцевого законодавства.

Бренди тепловізійних прицілів: як відрізняються за позиціонуванням

Чимало брендів випускає тепловізійні приціли. У нашому інтернет-магазині представлені такі товари, як теплоприціл АНТ, тепловізійний приціл ХікМікро та прилади інших відомих виробників. Ознайомтеся з основними характеристиками кожного з брендів:

Вибір виробника та конкретної моделі залежить від поставлених завдань та пріоритетів. Не варто очікувати від дешевого пристрою з роздільною здатністю 384 x 288 пікселів якихось надзвичайних результатів.

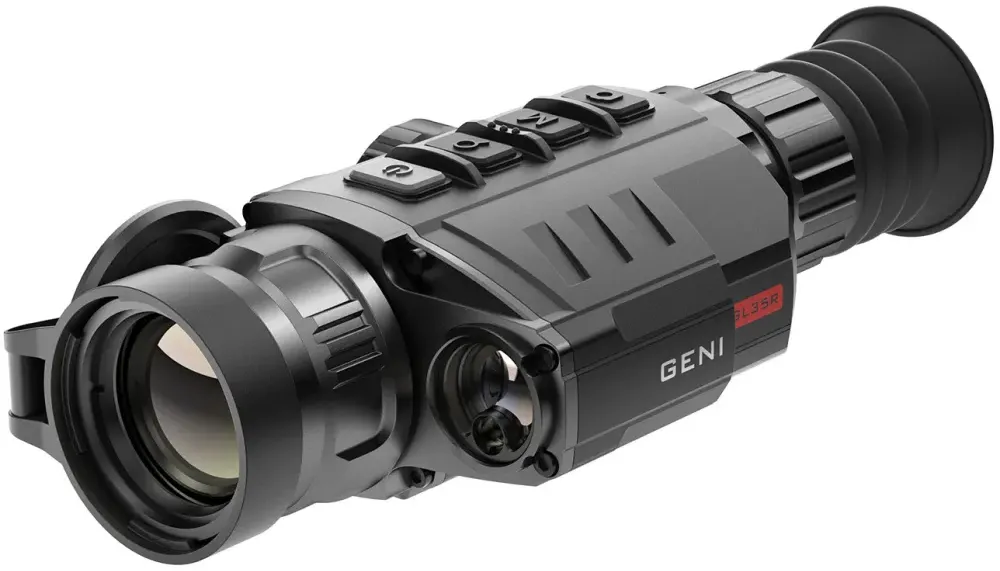

Рейтинг тепловізійних прицілів: критерії добору і навігація в списку

Рейтинг тепловізійних прицілів складається на основі певних критеріїв. Насамперед це чутливість сенсора NETD, якість оптики, поле зору (FOV), стабільність зображення, рівень автономності, наявність сервісу, термін гарантії. Всі сучасні моделі теплоприцілів можна розділити на бюджетні версії, середній клас та преміальний сегмент.

Бюджетні моделі мають базові можливості: завдяки таким пристроям вдається загально зрозуміти особливості роботи та навчитися користуватися тепловізійним прицілом. Середній клас має більш збалансовані характеристики: достатню чутливість сенсора, хорошу оптику, гідний рівень автономності.

Преміальний сегмент — це вже теплоприціли для професіоналів та складних природних умов. Так, в обладнанні HikMicro вбудована інноваційна електроніка та найякісніша оптика. Проте й використання цієї техніки потребує неабиякого професіоналізму.

Варто зазначити, що та чи інша модель обладнання краще проявляє себе у конкретних умовах. Необхідно враховувати власні навички стрільби, тип зброї, погодні умови та інші вагомі фактори.

Типові помилки під час вибору теплоприціла

Початківці роблять приблизно однакові помилки під час підбору тепловізійного прицілу. Серед них:

• купівля по дальності виявлення, без урахування FOV, бази кратності та оптики;
• переплата за зум, замість якісної матриці, адже вона набагато важливіша цифрового збільшення зображення;
• ігнорування автономності та кріплення, через що пристрій швидко розряджається й доводиться частіше проводити пристрілку;
• очікування ідеальної картинки в складних погодних умовах, для яких зазвичай потрібні спеціальні моделі.

Краще витратити певний час на вивчення характеристик обладнання. Необхідно також врахувати умови використання теплоприцілів.

FAQ: короткі відповіді на популярні питання

⚡ Чи замінює теплоприціл прилад нічного бачення?

Теплоприціл не замінює ПНБ, оскільки вони використовують інакші технології та мають різні сфери застосування. Тепловізор кращий для виявлення цілей, а ПНБ — для ідентифікації.

⚡ Що важливіше: 640 чи NETD?

NETD більш важливий за роздільну здатність. Можливо виявляти об’єкти навіть з незначною різницею температур, що зробити візуально важче. Наприклад, в теплоприцілах PARD показник знаходиться на рівні нижче 15–20 мК, що краще, ніж 30–40 мК.

⚡ Чи потрібен балістичний калькулятор?

Балістичний калькулятор потрібен у разі стрільби на великі відстані. Ця функція прицілів підвищує точність стрільби та скорочує витрати боєприпасів.

⚡ Що краще: насадка чи приціл?

Насадка краще підходить для власників однієї рушниці з якісною оптикою. Приціл кращий, якщо є кілька рушниць.

⚡ Чи є сенс переплачувати за LRF?

Лазерний далекомір миттєво та точно визначає відстань до цілі. Кабан на відстані 150 м та заєць на відстані 50 м в приціл виглядають майже однаково, тому під час визначення відстані «на око» можна помилитися. LRF набагато точніший.

Висновок

Щоб вибрати теплоприціл, необхідно враховувати низку факторів (роздільна здатність матриці, дистанція виявлення та ідентифікації, час роботи та інші.). Зважайте, що бюджетні рішення забезпечують роботу на відстані до 500 м, мають низьку деталізацію та не завжди обладнані лазерним далекоміром.

Середні за ціною моделі вже мають більш збалансовані характеристики та можливість ведення прицільної стрільби з відстані 800–1000 м. Їхня матриця має вищу роздільну здатність і високу частоту оновлення зображення, а в багатьох моделях передбачений далекомір.

Професійні теплоприціли дають змогу працювати з відстані 1200–2000 м та навіть більше. Таке обладнання має високу чіткість та стабільність зображення, лазерний далекомір і балістичний калькулятор.
