Основою системи управління FPV-безпілотником є стійка радіолінія, бортовим терміналом якої є RX-приймач. Цей компонент радіотракту передає команди пілота польотному контролеру дрона. Далі розповімо детальніше про RX-модуль та особливості його вибору.
Що таке RX-приймач і як він працює у FPV-дроні?

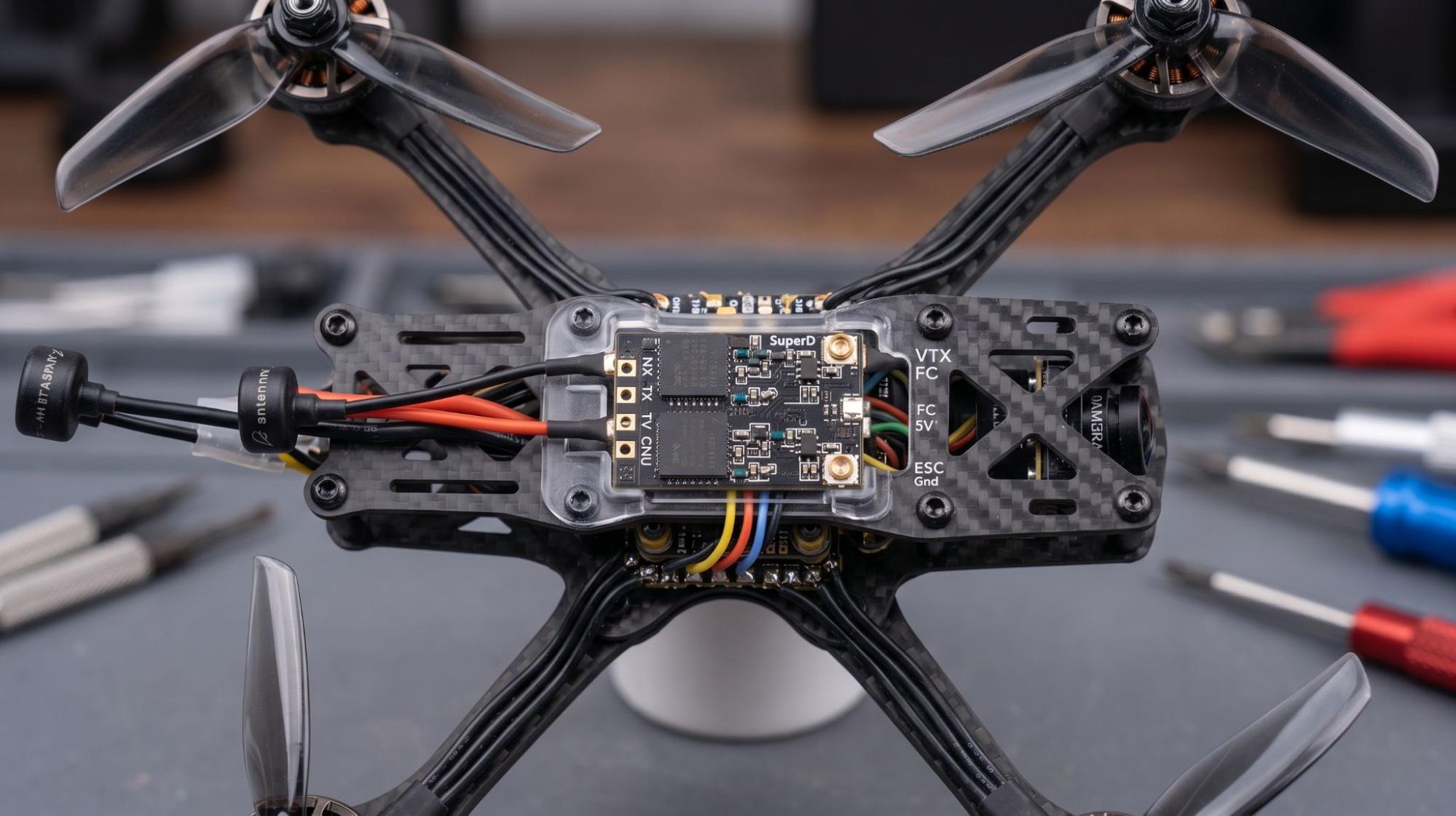

Бортовий ресивер (receiver) чи радіоприймач – це мініатюрна плата з радіочастотним трактом і мікроконтролером. Даний елемент ловить пакети даних від TX-модуля пульта та перетворює їх на канали керування. Тому також часто кажуть про receiver, що це «вуха» системи зв'язку на борту безпілотника.
Принцип роботи ресиверів базується на завадостійкості та високій швидкості передачі даних. Сучасні приймачі RX використовують схему частотних стрибків, тож одна завада не блокує весь радіоканал. Короткий пакет даних приймається за допомогою антени, далі декодована інформація йде на UART контролера протоколом CRSF або SBUS. Цикл повторюється сотні разів за секунду, що дає мінімальну затримку сигналу.
Антена приймача визначає, скільки енергії від радіохвиль дійде до плати: перегнутий чи притиснутий до карбону вусик знижує стабільність сигналу. Поки пакети надходять рівномірно, безпілотник тримає стабільний зв'язок з пультом. У разі втрати сигналу протягом певної кількості мілісекунд вмикається режим failsafe: борт зависає чи плавно сідає, повертається на точку старту (за наявності справного GPS) або миттєво глушить мотори (поширена опція у швидких БПЛА без GPS).
Які характеристики RX-приймача важливі для FPV-дрона?
Важливо розуміти, що радіомодуль – це узагальнена назва плати, за якою ховаються різні параметри. Безпосередньо на поведінку радіолінії впливають протокол зв'язку, частота, реальна дальність і стабільність сигналу.
Протокол зв'язку
Протокол передачі даних – це «мова», якою спілкуються борт і пульт. Найпоширенішою є технологія ExpressLRS: відкритий стандарт з оновленням до 1000 Гц та зворотною телеметрією. Серед інших протоколів варто відзначити TBS Crossfire і FrSky.
Необхідно враховувати, що обладнання з різними стандартами зв'язку не може обмінюватися інформацією. Тобто, якщо пульт на ELRS, а дрон використовує Crossfire – вони не з'єднаються. Щоб приймач ФПВ всередині коптера міг передати спійману команду на головний комп'ютер дрона, у внутрішніх налаштуваннях безпілотника потрібно увімкнути функцію Serial RX та вибрати протокол CRSF.
Робоча частота
Здебільшого системи радіокерування та приймачі працюють у смугах 2,4 ГГц та 868/915 МГц. Частота 2,4 ГГц вирізняється вищою швидкістю обміну даними. У такому робочому діапазоні застосовуються компактні антени. Радіохвилі 868/915 МГц краще проходять крізь листя та забудову. Для дальніх маршрутів вибирають FPV-приймач на нижчій частоті. На близьких відстанях використовують моделі із вищою частотністю.
Приймач для квадрокоптера і пульт мають обов'язково мати однакові частоти. Якщо, наприклад, замовити популярний ресивер BetaFPV SuperD, що працює на частоті 2,4 ГГц, і пульт на 868/915 МГц, тракт функціонувати не буде. Тому завжди звіряйте діапазони обох пристроїв перед купівлею.
Дальність і стабільність сигналу
На дальність впливають потужність передавача, чутливість приймача, частота оновлення (packet rate), а також висота і пряма видимість між ними. Нижчий інтервал передавання даних забезпечує більший енергетичний запас сигналу, що дає змогу передавати його далі. Натомість радіоперешкоди від міської забудови або робота засобів РЕБ здатні скоротити цю дистанцію в рази.

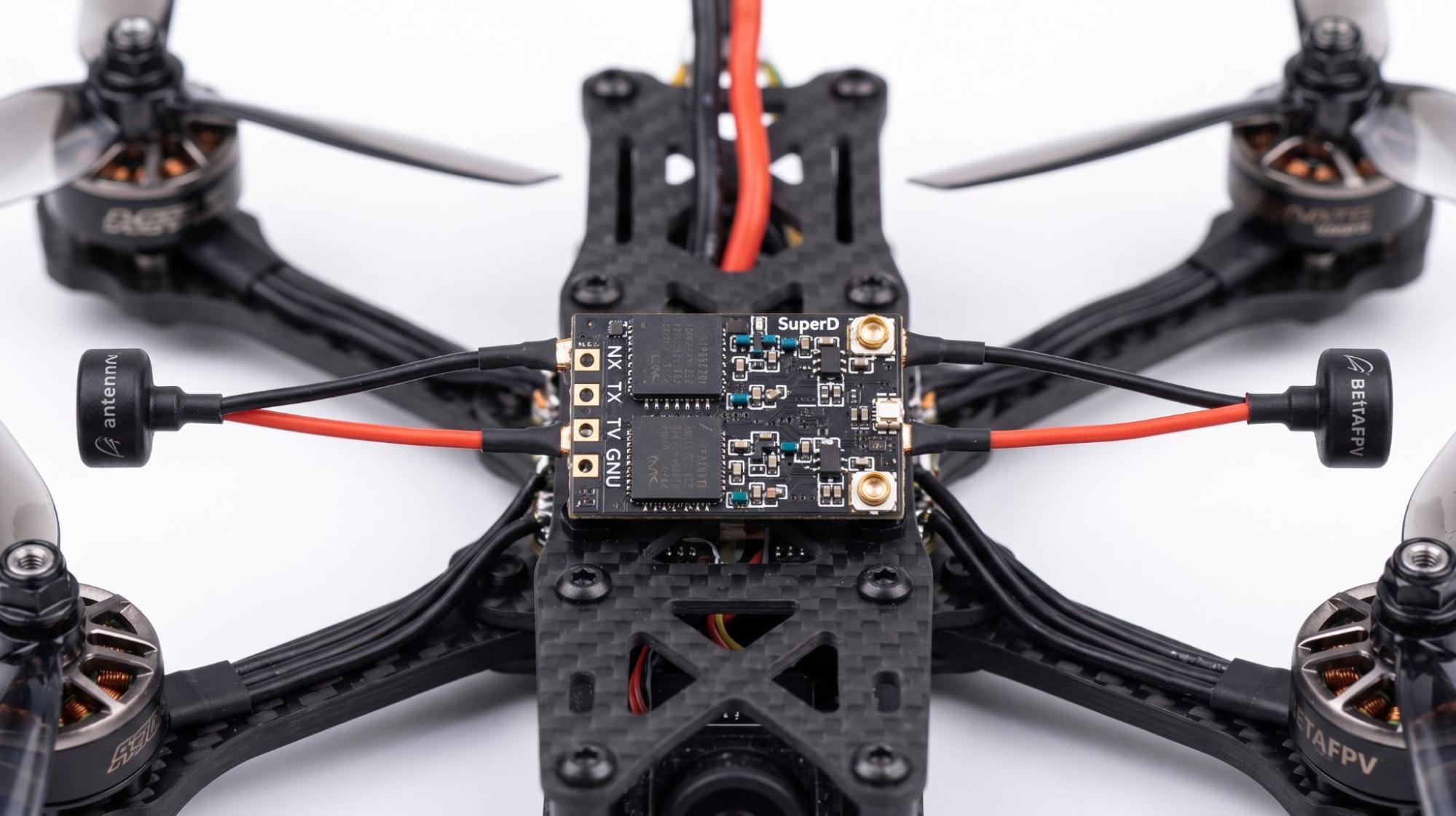

Чутливий радіоприймач із двома незалежними трактами (і, відповідно, парою антен) додає запасу надійності там, де однотрактові моделі вже «гублять» пакети даних. Двоканальні приймачі порівнюють якість зв'язку обидвох каналів й вибирають якісніший сигнал. Тому для далеких дистанцій подвійна антена сьогодні стала стандартом.
Як вибрати та під’єднати RX-приймач?
Зв'язка FPV-RX має бути узгодженою до початку підбору приймача. Ці комплектуючі для дронів мають критичне значення в системі радіотракту. Перш за все, визначте протокол апаратури керування: ExpressLRS, Crossfire чи FrSky. Далі потрібно:
- підібрати частоту (2,4 ГГц або 868/915 МГц);
- закласти запас дальності дії сигналу (щонайменше вдвічі більший за робочу дистанцію);
- вибрати кількість антен;
- перевірити сумісність із контролером (наявність порту UART і стабілізованих 5 В);

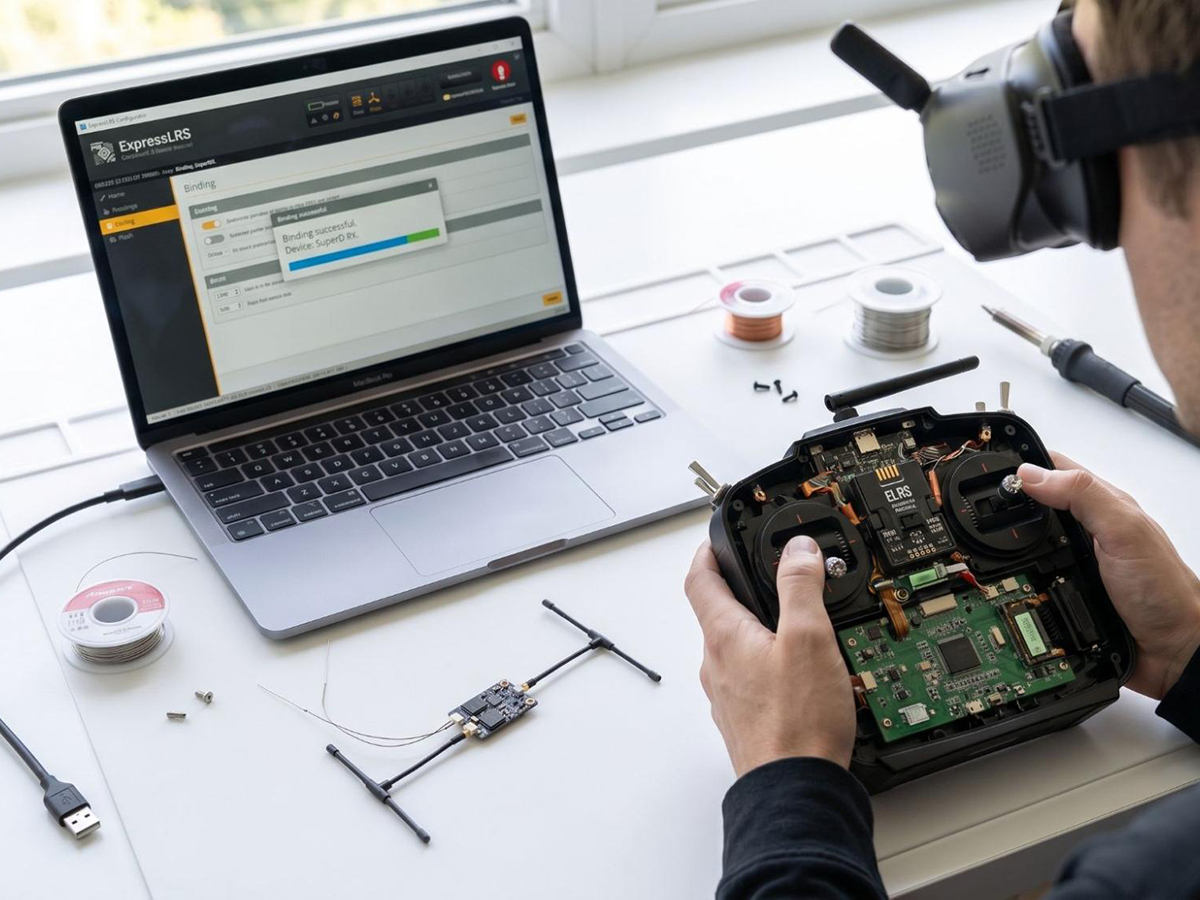

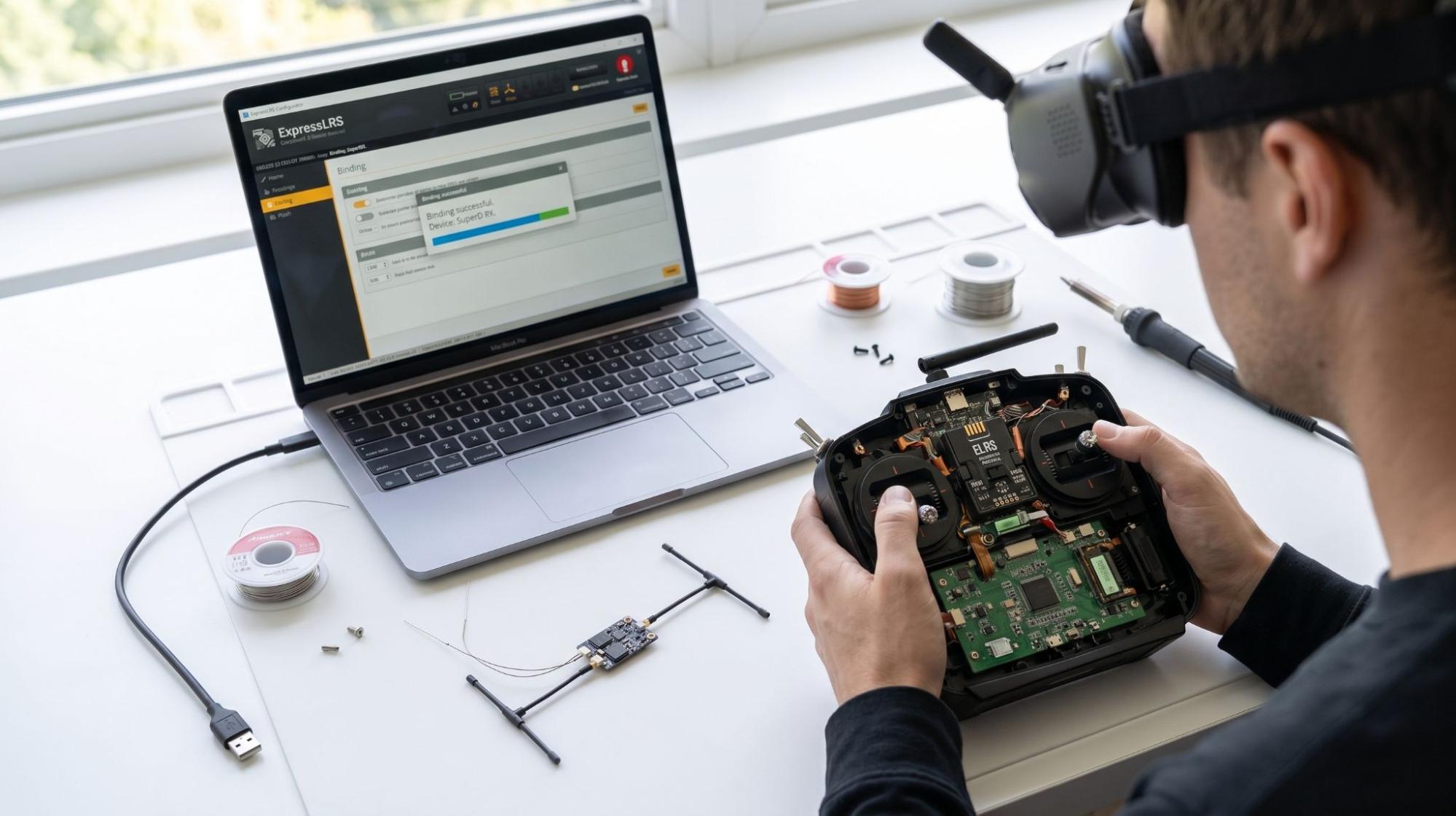

Підключати RX-модуль необхідно перехресно: TX-плати на RX-порт, а RX – на TX. Після цього варто перевірити версії прошивок (вони мають збігатися) та виконати прив'язку (binding) до пульта. Далі в конфігураторі Betaflight або INAV необхідно активувати галочку Serial RX навпроти вибраного порту UART, а в типі приймача вибрати протокол CRSF. Далі залишається задати аварійний режим Failsafe та перевірити якість сигналу за показниками RSSI й LQ, увімкнувши пульт на мінімальну потужність.
Висновок
Належним чином підібраний приймач RX забезпечує стабільність керування безпілотником навіть за складних умов. Під час вибору ресивера важливо попередньо визначити максимальну дальність польотів, перевірити сумісність компонентів дрона та радіоприймача.
Купити радіомодуль можна в онлайн-магазині Zelen Store. Зв'яжіться з нами вже зараз, і наші менеджери допоможуть вам перевірити відповідність характеристик вибраного приймача параметрам БПЛА, а також нададуть поради щодо встановлення та налаштування ресивера.
FAQ
⚡ Чим RX-приймач відрізняється від TX-модуля?
TX стоїть у пульті й передає команди в ефір, а RX розміщений на борту та приймає їх. Пам'ятайте: навіть потужний радіоприймач не буде працювати за відсутності сумісності протоколів зв'язку та діапазонів з пультом.
⚡ Яку частоту краще вибрати для FPV-дрона?
Смуга 2,4 ГГц підходить для швидких польотів у прямій видимості. Діапазон 868/915 МГц краще огинає перешкоди, тому його беруть для далеких маршрутів.
⚡ Чи сумісні між собою приймачі та передавачі різних виробників?
Так, за правильного налаштування приймача й передавача, а також якщо зв'язка працює на спільному відкритому стандарті, наприклад, ExpressLRS. Крім цього, потрібно, щоб основні версії прошивок збігалися, інакше прив'язка не відбудеться.
⚡ Від чого залежить дальність роботи RX-приймача?
На неї впливають потужність пульта, швидкість оновлення, розміщення і якість антени, а також рельєф місцевості. Максимальну дальність отримують у чистому полі, тому для реальних умов закладають запас.Потужний радіоприймач
⚡ Що означають RSSI та LQ?

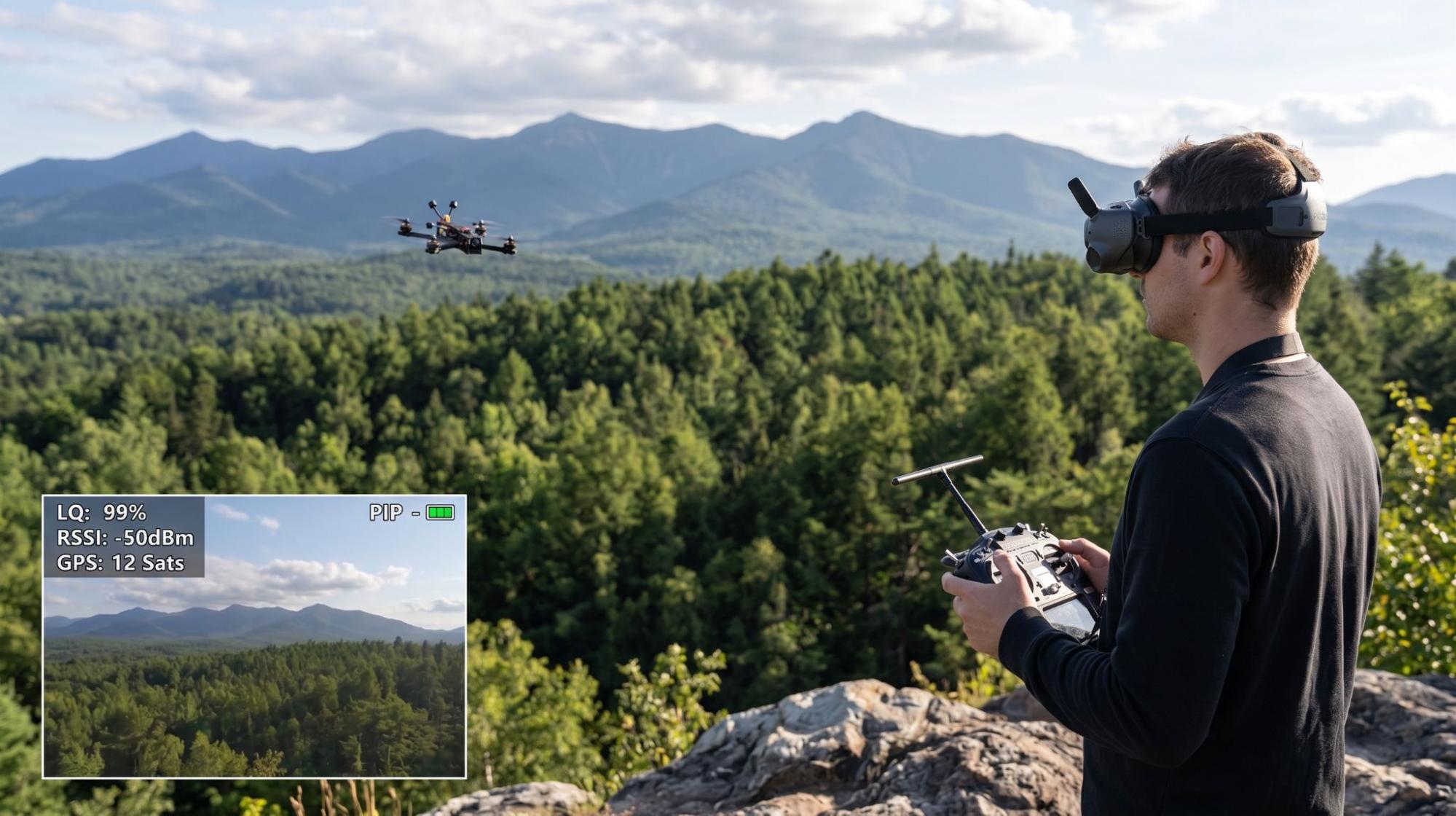

RSSI показує рівень прийнятого сигналу в dBm, а LQ – відсоток доставлених пакетів. Падіння LQ нижче 70% є приводом розвернути дрон назад.
⚡ Для чого потрібна подвійна антена?
Дві рознесені антени під різними кутами зменшують ризик втрати приймання в маневрі. Схема True Diversity слухає обидва тракти й миттєво перемикається на сильніший.
⚡ Що робити, якщо приймач періодично втрачає сигнал?
Спершу перевірте кріплення та цілісність вусиків, рознесіть їх подалі від VTX – це підвищує завадостійкість. Далі знизьте швидкість оновлення, оновіть прошивки й проконтролюйте LQ у тестовому польоті.
