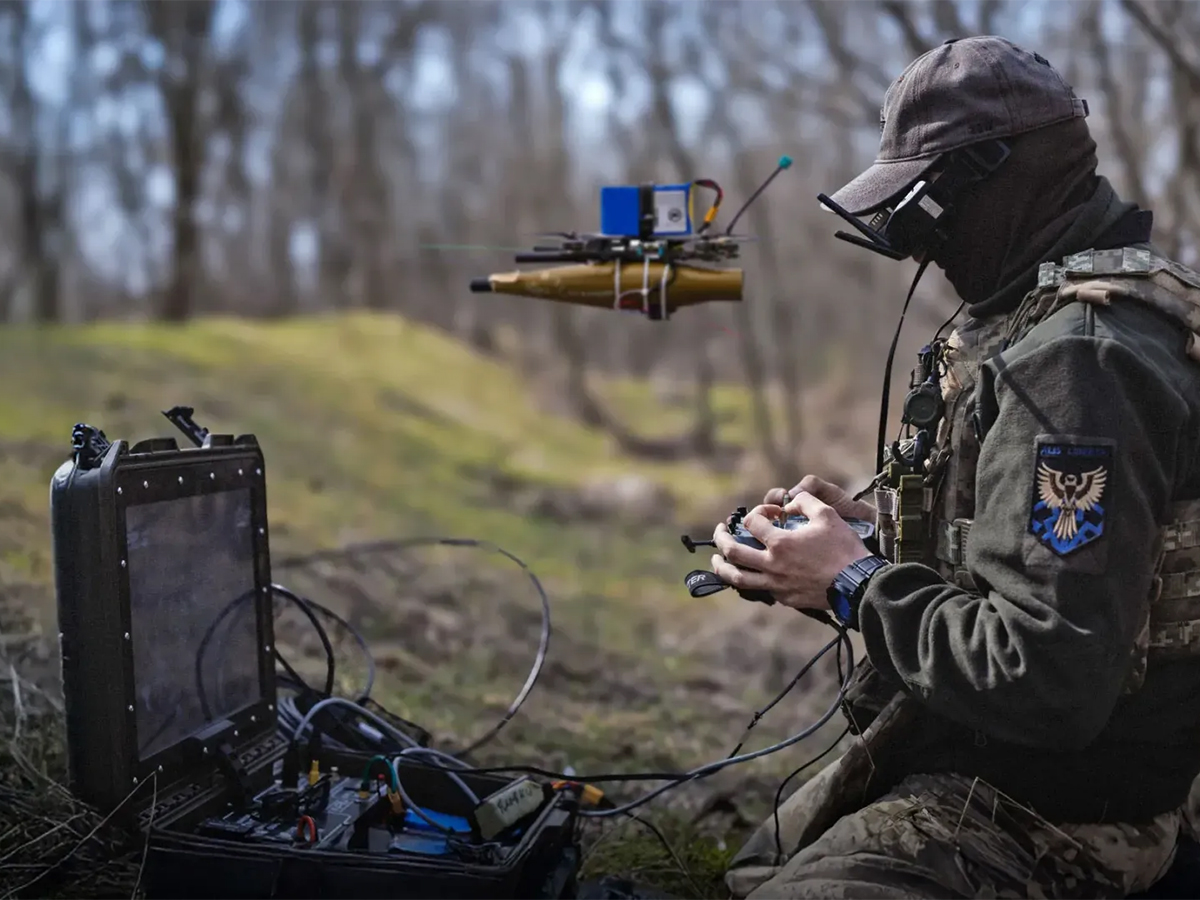

Мобільний пункт управління дронами: що має бути в комплекті

Мобільний пункт управління дронами – це високотехнологічне польове робоче місце, від якого залежить життя екіпажу та успіх місії. Автономність та швидке розгортання є критичними в умовах активних бойових дій, коли кожна секунда – на вагу золота. Для забезпечення стабільного інтернету в будь-якій точці використовується Starlink, що дає екіпажу змогу залишатися на зв’язку з центром командування навіть за відсутності мобільної мережі.

Сучасні розвідувальні групи та FPV-екіпажі потребують мобільності, оскільки стаціонарні позиції швидко вираховуються засобами РЕБ та артилерією. Мобільний командний пункт має бути спроєктований таким чином, щоб згортання всієї системи займало не більше 3–5 хвилин. Такий підхід гарантує безпеку операторів та безперебійне управління дроном незалежно від складності ландшафту чи інтенсивності перешкод.

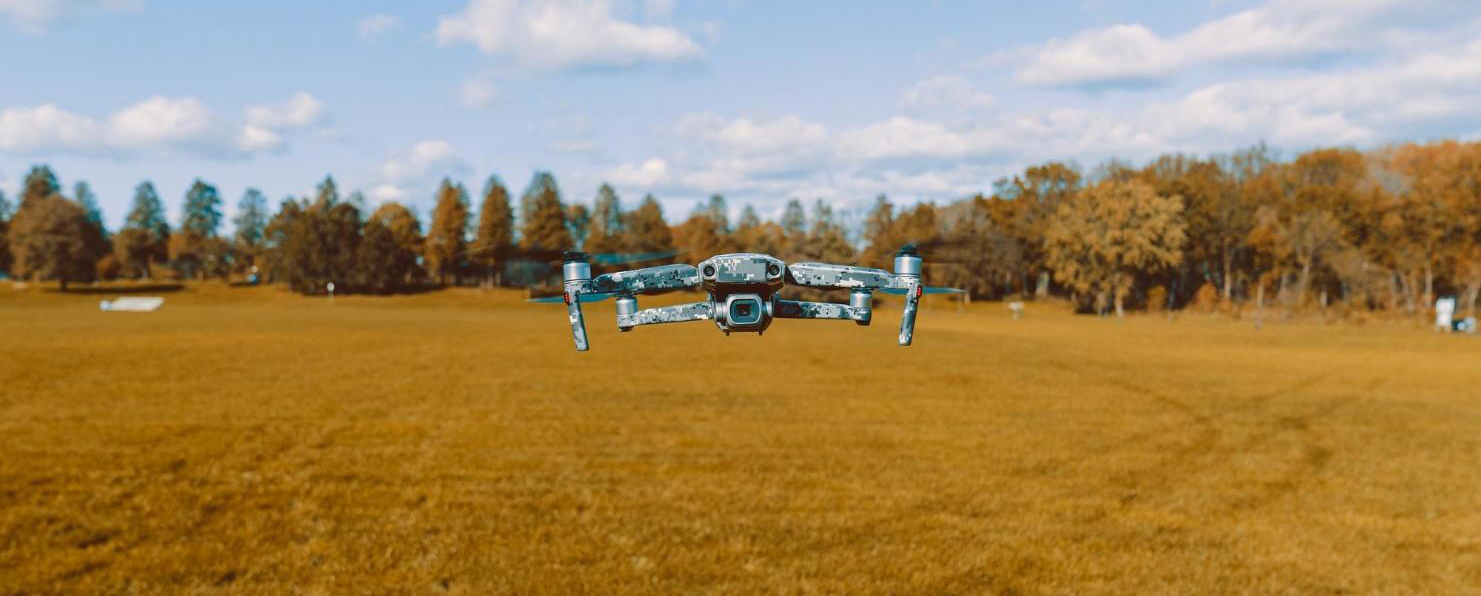

Що таке мобільний пункт управління дронами?

Польовий пункт управління – це компактна цифрова екосистема, призначена для віддаленого контролю безпілотних апаратів. На відміну від стаціонарних штабів, мобільний центр базується на базі пікапів, мікроавтобусів або переносних захищених кейсів. Головне призначення – забезпечити оператору комфортні умови для концентрації, приховуючи місцеперебування та випромінювання сигналів.

Мобільність відіграє критичну роль із таких причин:

• безпека членів екіпажу – можна швидко змінити позицію після завершення польотної зміни, щоб не бути виявленим ворогом;
• дальність роботи – оператор має можливість наблизитися до лінії зіткнення, щоб збільшити радіус дії БПЛА;
• гнучкість – пілот адаптується під конкретний дрон на управлінні (наприклад, легкий Мавік або важкий бомбер);
• непомітність – виносні антени дають оператору змогу перебувати в укритті на відстані 50–100 метрів від точки випромінювання.

Пункти управління – це вузли комунікації, де збігаються потоки відеоданих, телеметрії та команд керування. У польових умовах доводиться також прокладати оптоволокно від антени до монітора оператора, щоб знизити затримку сигналу та захистити робоче місце від прямого виявлення засобами радіотехнічної розвідки ворога.

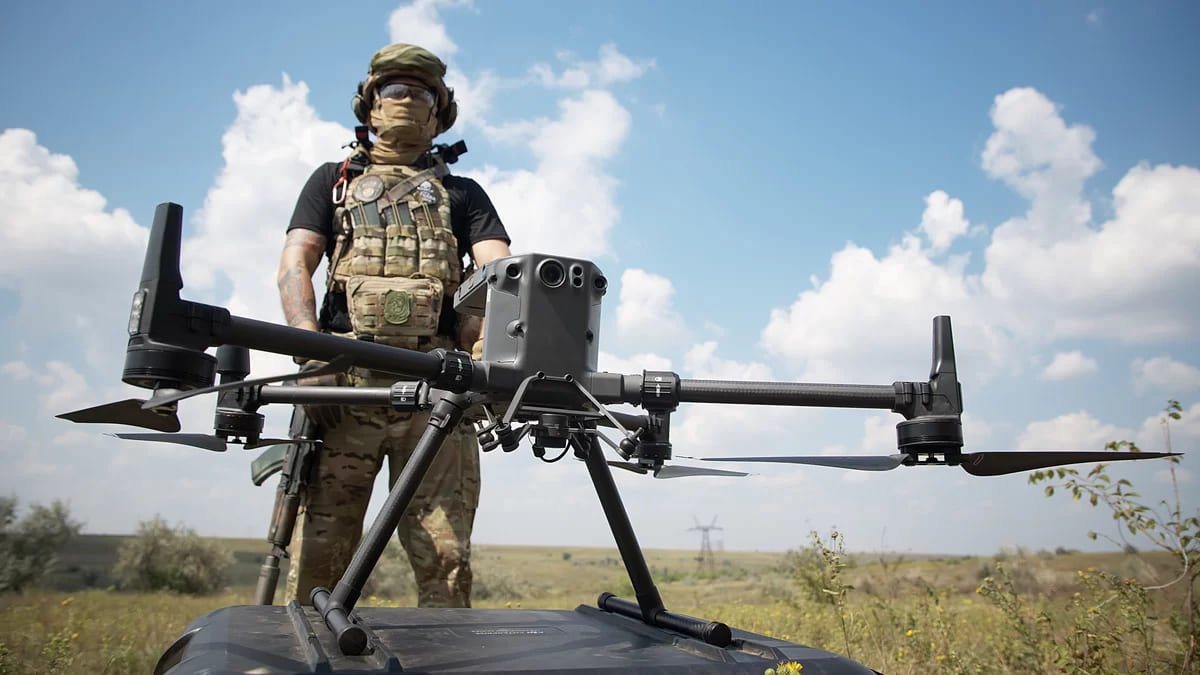

Основні завдання мобільного пункту управління

Головним завданням мобільного пункту управління є безпосереднє керування FPV дроном у режимі реального часу. Сюди входять не тільки маневрування, а й контроль енергоспоживання, навігація та робота з корисним навантаженням. Окремий напрям – передача та приймання відеосигналу. Чим краще облаштована наземна станція ФПВ, тим менше «шумів» бачить пілот, що критично за польотів на низьких висотах або серед забудови.

Мобільний штаб, крім пілотування, виконує роль координаційного центру. Для екіпажу потрібен багаторівневий зв’язок: внутрішній (між пілотом та штурманом) та зовнішній (із суміжними підрозділами). За допомогою цифрових протоколів можлива передача картинки з дрона безпосередньо на планшети артилерійських коректувальників у радіусі кількох метрів.

Що має входити до комплекту мобільного пункту управління?

Комплектація варіюється залежно від спеціалізації групи. Водночас існують базові компоненти, без яких ефективна робота неможлива. Професійна станція керування FPV-дронами складається зі складної системи приймачів та підсилювачів, які працюють на частотах 1,2, 2,4, 5,8 ГГц або нестандартних діапазонах.

Пульти та системи керування

Основний компонент – пульт управління дроном, що підтримує протоколи ELRS або Crossfire. Пульт управління для дрона повинен мати можливість підключення зовнішніх антен через коаксіальні кабелі.

FPV-окуляри, монітори або дисплеї

Для пілота найкраще підходять FPV-окуляри з роздільною здатністю не нижче 1080p та високою частотою оновлення (від 100 Гц). Штурманам та командирам необхідні яскраві монітори (від 1000 кд/м²), які дають змогу бачити деталі навіть під прямими сонячними променями.

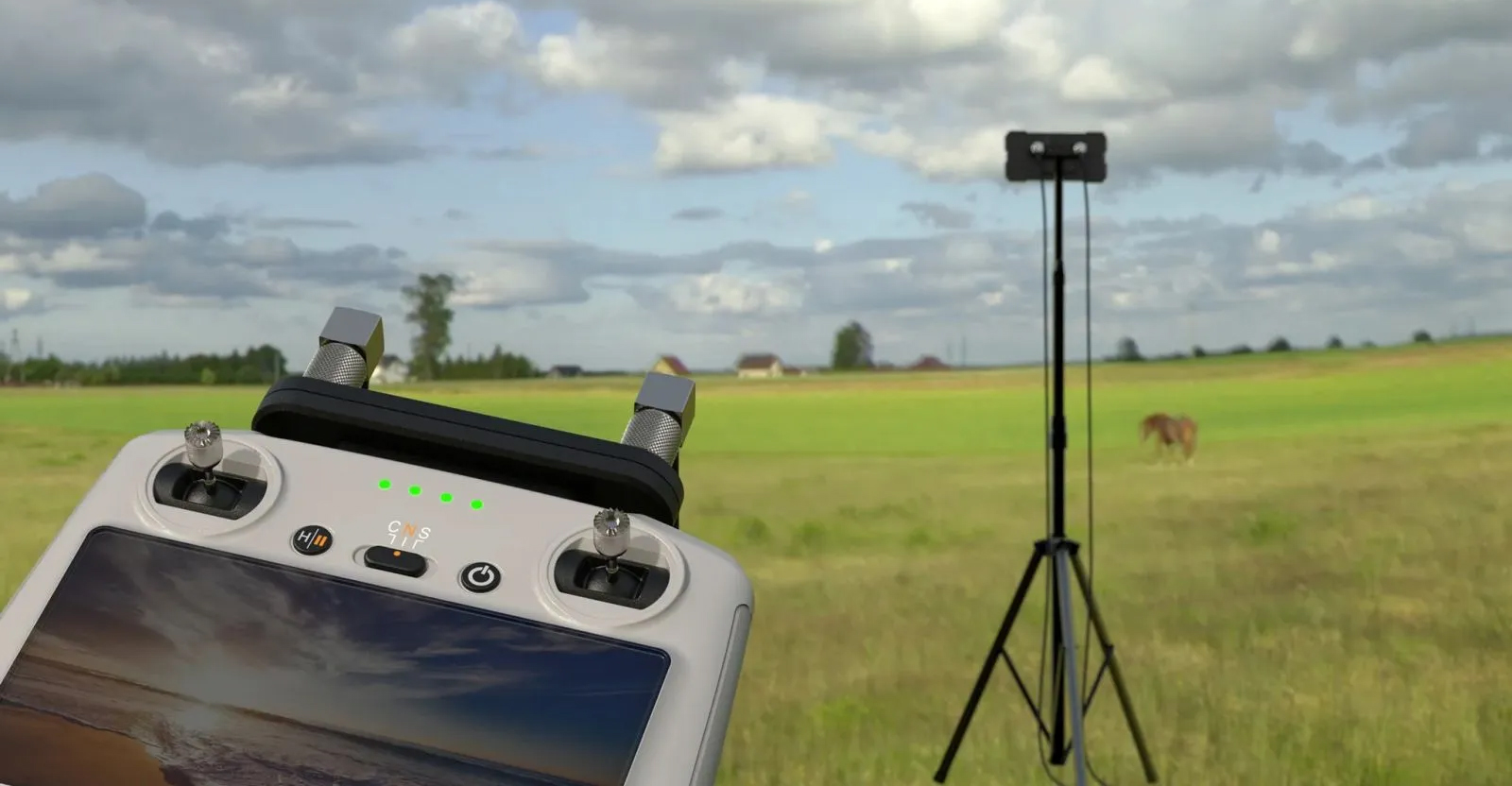

Ноутбуки та обладнання для налаштування

Польове обладнання обов'язково складається із захищеного ноутбука (наприклад, серії Panasonic Toughbook). Він потрібен для таких задач:

• прошивки польотних контролерів через Betaflight або INAV;
• аналізу логів польоту після виконання завдання;
• роботи з електронними картами та системами ситуаційної обізнаності;
• налаштування FPV-обладнання перед виїздом на позицію.

Експерти компанії Zelen Store наголошують на поміркованому виборі комплектуючих на принципі взаємозамінності. Якщо один контролер за дрон виходить із ладу через механічне пошкодження, у оператора має бути ідентично налаштована копія. У нашому каталозі ви знайдете перевірені рішення, що призначені для виконання реальних бойових завдань.

Антени та підсилювачі сигналу

Професійні антени для дронів поділяються на всеспрямовані (для ближнього радіуса застосування) та спрямовані «патч-антени» (для дальніх польотів на 10–20+ км). Обов’язковим елементом є ретранслятор сигналу. Він виноситься на щоглу або підіймається на іншому дроні для подолання горизонту. Якщо використовується наземна станція керування, вона здатна подолати перешкоди РЕБ потужністю до 2–5 Вт на канал.

Засоби автономного живлення

Будь-який мобільний командний пункт потребує великої кількості енергії. До комплекту мають входити зарядні станції ємністю від 2000 Вт·год. Цього достатньо для підтримання роботи ноутбуків, моніторів, Starlink та одночасного заряджання понад 10–15 комплектів акумуляторів для БПЛА. Для тривалих операцій також необхідний інверторний генератор потужністю 2–3 кВт.

Кейси та захист обладнання

Усе обладнання транспортується в ударостійких герметичних кейсах, що відповідають класу захисту IP67. Вони захищають електроніку від пилу, вібрацій та вологи. Внутрішній ложемент має бути підігнаний під конкретне обладнання (наприклад, наземна станція DJI або самозбірні системи), щоб уникнути пошкоджень під час поїздки бездоріжжям.

На що звернути увагу під час вибору обладнання для мобільного пункту управління?

Під час створення мобільного пункту потрібно враховувати питання сумісності. Наприклад, наземна станція управління FPV-дронами має коректно працювати з відеоприймачами різних виробників. Також необхідно перевірити, чи підтримує контролер виведення відеосигналу через HDMI без відчутних затримок (Latency >30ms є критичним). Під час вибору потрібно враховувати такі технічні параметри:

На окрему увагу заслуговує захист від температур. У спеку ноутбуки та передавачі відеосигналу мають схильність до перегріву, тому наземна станція зв’язку повинна мати активне охолодження (кулери). Взимку, навпаки, необхідно забезпечити підігрів акумуляторів, оскільки за температури нижче -10 °C їхня ємність падає на понад 40%.

Типові помилки під час облаштування мобільного пункту

Навіть досвідчені екіпажі іноді припускаються критичних помилок під час формування робочого місця. Це може зірвати бойове завдання або призвести до втрати дорогої техніки. Кожна помилка в полі має високу ціну, тому варто спланувати все заздалегідь, щоб мінімізувати будь-які ризики. Найчастіше під час підготовки зустрічаються такі прорахунки:

• недостатній запас та неправильний розрахунок живлення – оператори часто враховують лише споживання БПЛА, забуваючи, що наземна станція разом із терміналом зв'язку та моніторами потребує значних енерговитрат;
• слабкі антени або нестабільний відеосигнал – перед вибором необхідно перевірити коефіцієнт стоячої хвилі, щоб уникнути раптової втрати зв'язку;
• відсутність резервного обладнання та інструментів – у комплекті обов'язково має бути дублюючий пульт управління дроном, запасні пропелери та набір конекторів;
• перевантаження комплекту зайвою та неергономічною технікою – перед тим як керувати дроном, потрібно забезпечити максимальну компактність та зручність робочого місця;
• поганий фізичний та електростатичний захист електроніки – герметичні кейси захищають від пилу та піску, тому є важливими для облаштування станції.

Правильне облаштування позиції потребує системного підходу. Наземна станція управління БПЛА – це основа операційної діяльності. Кожна деталь має бути перевірена на сумісність та витривалість в екстремальних умовах. Дотримуючись правил, ви забезпечите стабільну роботу та високу результативність кожного вильоту.

FAQ

⚡ Що таке мобільний пункт управління дронами?

Це автономний комплекс обладнання (зв'язок, живлення, керування), розміщений у транспорті або кейсах, для оперативного виконання завдань за допомогою БПЛА.

⚡ Яке обладнання потрібне для FPV-екіпажу?

Обов’язковий набір: дрони, пульт управління ФПВ-дроном, окуляри, виносні антени, зарядні станції та ноутбук для налаштування польотних контролерів.

⚡ Навіщо потрібні ретранслятори сигналу?

Вони дають змогу обійти перешкоди рельєфу (пагорби, ліс) та збільшити дальність польоту за межі прямої видимості, підіймаючи точку прийому/передачі вище над землею.

⚡ Яке живлення краще для польових умов?

Оптимальною є комбінація потужної літій-залізо-фосфатної (LiFePO4) зарядної станції та інверторного бензинового генератора як резервного джерела.

⚡ Як захистити техніку під час виїзної роботи?

Використовуйте герметичні кейси, накривайте обладнання маскувальними та вологозахисними тентами, а також регулярно проводьте чистку роз'ємів від піску та пилу.

⚡ Чи можна зібрати мобільний пункт управління самостійно?

Так, більшість сучасних станцій є кастомними збірками. Головне – забезпечити технічну сумісність між відеоприймачем, пультом та моніторами.

Висновок

Мобільний пункт управління є основою ефективної роботи екіпажу БПЛА. Від того, наскільки грамотно підібрана наземна станція керування, залежить не лише виконання бойового чи розвідувального завдання, а й безпека людей. Керування FPV-дроном вимагає не тільки майстерності пілота, а й ідеальної технічної підготовки наземної інфраструктури.

Критично важливими є автономність, стабільний зв’язок та послідовний захист обладнання. Професійні антени та надійні зарядні станції мінімізують ризики відмови техніки в найвідповідальніший момент. Правильно підібраний комплект для управління дронами допомагає швидко розгорнути робоче місце оператора та забезпечити стабільну роботу навіть у найскладніших польових умовах.
